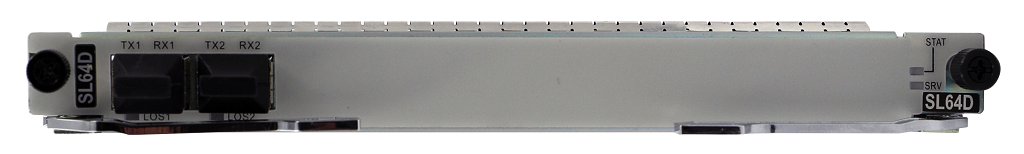

Интерфейсная плата TNF8SL64D, 2 порта STM-64, оптический интерфейс SFP+

Huawei
Артикул: TNF8SL64D
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!
TNF8SL64D - это 2-портовая плата обработки STM-64, применяемая в Huawei OSN1800.
Может использоваться для приема и передачи двух оптических сигналов STM-64. Плата SL64D преобразует полученные оптические сигналы в электрические и отправляет электрические сигналы на сторону кросс-коммутации. Кроме того, преобразует электрические сигналы со стороны кросс-коммутации в оптические сигналы и передает оптические сигналы.

  • Поддерживает внеполосные DCN, ALS
  • Поддерживает двухволоконное двунаправленное кольцо MSP

  • Поддерживает линейный MSP, SNCP

  • Поддерживает SNCTP при работе с TNZ5UXCMS

  • Поддерживает два канала линейных тактовых сигналов SDH

  • Поддерживает SDH ASON при работе с TNZ5UXCMS

  • Поддерживает 2M ASON при работе с TNZ5UXCMS


Specifications

Basic function

Receives/Transmits 2xSTM-64 optical signals.

Optical port specifications

Gray optical ports: I-64.1, S-64.2b, and P1L1-2D2 optical ports.

Colored optical ports: DWDM (STM-64, 40km)

Service processing

Processes VC-12/VC-3/VC-4 services and VC-4-4c/VC-4-16c/VC-4-64c concatenated services.

Overhead processing

Processes the section overheads of STM-64 signals.

Provides D1-D3 and orderwire byte channels.

Sets and queries J0, J1, and C2 bytes.

Pointer processing

Processes AU pointers

Maintenance features

Inloops and outloops at optical ports

Inloops and outloops on VC-4 paths and outloops on VC-3/VC-12 paths for quick fault locating

PRBS test

Setting of bit error threshold-crossing values and degrade thresholds

Warm resets and cold resets (with warm resets having no impact on services)

Board manufacturing information query

In-service FPGA loading

Hot board swapping

Client-Side Pluggable Optical Module

SFP+ -10G(with CDR)-1310nm-SMF-10km

SFP+ -10G(with CDR)-1550nm-SMF-40km

SFP+ -10G(with CDR)-1550nm-SMF-40km

SFP+ -10G-1550nm-SMF-40km-I

SFP+ -10G-(1529.17nm to 1560.61nm)(DWDM,100GHz)-SMF-40km

SFP+ -2.5G to 11.3G-TX1270/RX1330nm(BIDI)-SMF-40km-I

SFP+ -2.5G to 11.3G-TX1330/RX1270nm(BIDI)-SMF-40km-I

SFP+ -10G(with CDR)-(1553.33nm to 1560.61nm)(DWDM,100GHz,Tunable)-SMF-40km

SFP+ -10G-(1529.17nm to 1560.61nm)(DWDM,50GHz,Tunable)-SMF-40km

 Version description of the SL64D board

Board

Product Applicable-System Control Board-Initial Board Version Supported by System Control Board

TNF8SL64D

1800 V-TNZ5UXCMS/TNZ5XCS-V100R019C10SPC300

Mechanical Specifications

Typical Power Consumption(W)

47

Maximum Power Consumption(W)

52

Dimension (W x H x D, mm)

193.8 x 19.8 x 205.9

Weight(kg)

0.60 kg

Производитель
Huawei
