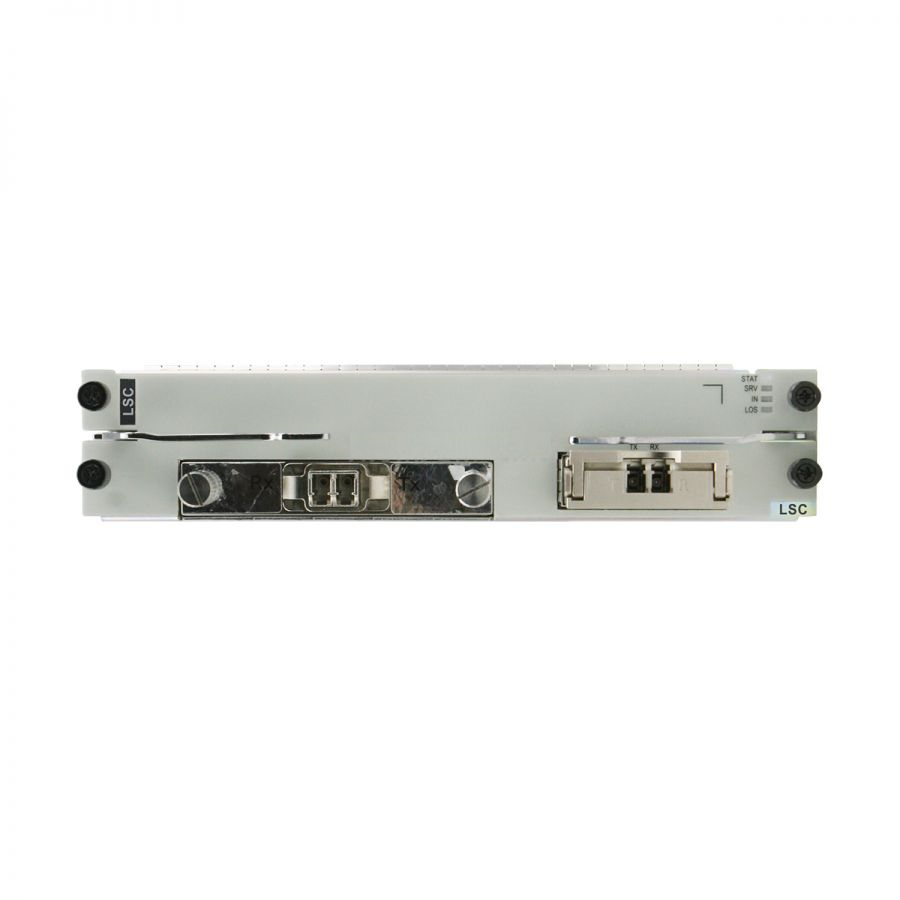

Плата конвертер интерфейсов TNF1LSCT65, CFP2 в CFP, C band, Tunable
Наличие на складах:
Поддержка:
- Поддерживает защиту клиента 1 + 1, внутриплатную защиту 1 + 1 (при работе с платой OLP)
- Поддерживает функцию ALS на стороне клиента, когда клиентские службы не являются службами OTN
- Поддерживает функцию ESC
- Поддерживает оптический уровень ASON при работе с Z5UXCMS / Z2UXCL / Z8XCH

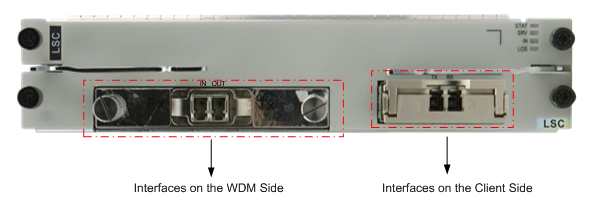

На передней панели платы расположены порты
Specifications | ||
Basic functions | LSC converts signal as follows: 1 x 100GE/OTU4<->1 x OTU4 The mapping paths of the board are as follows: OTU4 <-> ODU4 <-> OTU4 100GE(GMP) <-> ODU4 <-> OTU4 NOTE: The service with different mapping paths cannot be connected. | |
Client-side service type | 100GE: Ethernet service at a rate of 103.125 Gbit/s OTU4: OTN service at a rate of 111.81 Gbit/s | |
OTN function | Provides the OTU4 interface on the WDM side. Supports the OTN frame format and overhead processing compliant with ITU-T G.709. ODU4 layer: When the client-side service type is 100GE, the board supports the PM function. When the client-side service type is OTU4, the board supports the PM and TCM functions, PM and TCM non-intrusive monitoring functions. OTU4 layer: supports the SM function. | |
Service encryption | The board supports 100GE service encryption. NOTE: When OTN service cascading or tributary SNCP is configured for the board, the board does not support service encryption. | |
Regeneration rate | OTU2: 10.71 Gbit/s for OTN services OTU2e: 11.1 Gbit/s for OTN services | |
Client-Side Pluggable Optical Module | ||
CFP2-100G(4x25G)-1295nm to 1310nm(ER4)-SMF-40km CFP2-100G(4x25G)-1295nm to 1310nm(LR4)-SMF-10km CFP2-100G(4x25G/28G,Dualrate)-1295nm to 1310nm(LR4)-SMF-10km CFP2-100G(10x10G)-850nm(SR10)-MMF-0.1km QSFP28-100G(4x25G)-850nm(SR4)-MMF-0.1km QSFP28-100G(4x25G)-1271 to 1331nm(CLR4)-2km-SMF | ||
WDM-Side Pluggable Optical Module | ||
CFP-100G-(1529.17nm to 1567.1nm)(DWDM,Tunable, high optical power, T65)-SMF | ||
Version description of the LSC board | ||
Board | Product Applicable-System Control Board-Initial Board Version Supported by System Control Board | |
TNF1LSC | 1800 I&II Compact-TNF3SCC-V100R006C00 1800 V-TNF5UXCM/TNF5UXCME/TNF5XCH-V100R006C00 1800 V-TNZ5UXCMS-V100R006C10 1800 V-TNZ8XCH-V100R009C00SPC700 1800 II Enhanced-TNZ1UXCL-V100R007C10 1800 II Enhanced-TNZ2UXCL-V100R008C00SPC600 | |
Mechanical Specifications | ||
Typical Power Consumption(W) | 110 | |
Maximum Power Consumption(W) | 121 | |
Dimension (W x H x D, mm) | 193.8 x 40.1 x 205.9 | |
Weight(kg) | 1.65 kg | |
