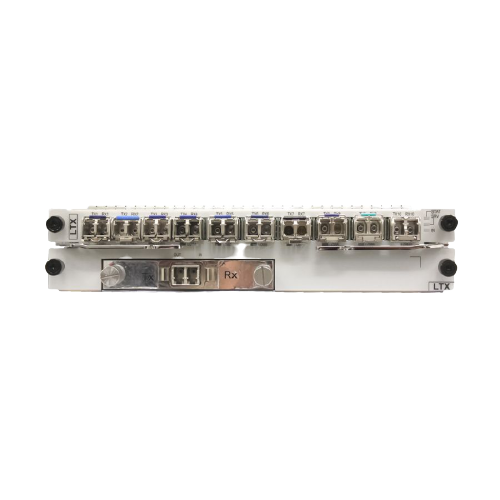

Плата оптического транспондера TNF1LTXT65, 10 портов SFP+, 1 порт CFP DWDM

Huawei
Артикул: TNF1LTXT65
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!
TNF1LTXT65 - Плата оптического транспондера с функцией 3R регенерации сигнала. Преобразует входящие потоки данных от клиента в электрический вид с его дальнейшей регенерации, а также объединяет клиентские сигналы в общий блок данных OTU4 для передачи на WDM сторону, WDM сторона передает в линии данные OTU4 на стандартной длине волны WDM согласно ITU-T.

Поддержка:
  • Поддерживает внутриплатную защиту 1 + 1
  • Поддерживает SDFECM или SDFEC2.
  • Поддерживает связь через ESC
  • Поддерживает оптический уровень ASON при работе с Z5UXCMS / Z2UXCL / Z8XCH
  • Поддерживает функцию LPT, только если тип службы на стороне клиента - 10GE LAN Services.


Specifications (in OTU mode)

Basic functions

Working modes of LTX boards and their ports

F1LTX:

1. The board mode parameter of the LTX board must be set to 1*AP10 general mode.

2. When receiving FC800/FICON 8G services on client-side ports, LTX boards support the setting of their ports' working modes. The following working modes are available for ports:

a. ODUflex non-convergence mode

b. ODU2 non-convergence mode

3. When receiving services of other types on client-side ports, LTX boards support the setting of their ports' working mode to the ODU2 non-convergence mode.

Cross-connect functionality

Not supported

Service encryption

Not supported

Physical clocks

Supports transparent transmission of synchronous Ethernet clock signals, with the clock quality in compliance with ITU-T G.8261, when the LTX board receives 10GE LAN services on the client side and Port Mapping is set to Bit Transparent Mapping (11.1G) for the LTX board. LTX boards cannot process synchronous Ethernet clock signals.

Specifications (in regeneration mode)

Basic function

The board is used in an electrical REG station in the system to implement electrical regeneration of optical signals. The board mode parameter of the LTX board must be set to electrical relay mode.

Regenerating rate

OTU4: OTN service at a rate of 111.81 Gbit/s

Alarms and performance events monitoring

Monitors B1, section monitoring (SM)_bit interleaved parity 8 (BIP8), and path monitoring (PM)_BIP8 bytes to help locate line failures.

Monitors performance parameters and alarm signals, including the monitoring of laser bias current, laser working temperature and optical power on the WDM side.

Supports CD and PMD performance monitoring.

The F2LTX/F3LTX board supports temperature detection.

Client-Side Pluggable Optical Module

SFP+ -10G(with CDR)-1310nm-SMF-10km

SFP+ -10G(with CDR)-1550nm-SMF-40km

SFP+ -8.5G to 10.5G-850nm-MMF-0.3km

SFP+ -10G(10GE,LR/LW)-1310nm-SMF-10km

SFP+ -2.5G to 11.3G-TX1330/RX1270nm(BIDI)-SMF-10km-I

SFP+ -2.5G to 11.3G-TX1270/RX1330nm(BIDI)-SMF-10km-I

SFP+ -2.5G to 11.3G-TX1270/RX1330nm(BIDI)-SMF-40km-I

SFP+ -2.5G to 11.3G-TX1330/RX1270nm(BIDI)-SMF-40km-I

WDM-Side Pluggable Optical Module

CFP-100G-(1529.17nm to 1567.1nm)(DWDM,Tunable, high optical power, T65)-SMF

Version description of the LSX board

Board

Product Applicable-System Control Board-Initial Board Version Supported by System Control Board

TNF1LTX

1800 I&II Compact-TNF3SCC-V100R006C00

1800 V-TNF5UXCM/TNF5UXCME/TNF5XCH-V100R006C00

1800 V-TNZ5UXCMS-V100R006C10

1800 V-TNZ8XCH-V100R009C00SPC700

1800 II Enhanced-TNZ1UXCL-V100R007C10

1800 II Enhanced-TNZ2UXCL-V100R008C00SPC600

Mechanical Specifications

Typical Power Consumption(W)

120 (OTU mode) / 99 (regeneration mode)

Maximum Power Consumption(W)

132 (OTU mode) / 109 (regeneration mode)

Dimension (W x H x D, mm)

193.8 x 40.1 x 205.9

Weight(kg)

1.60 kg


Производитель
Huawei
