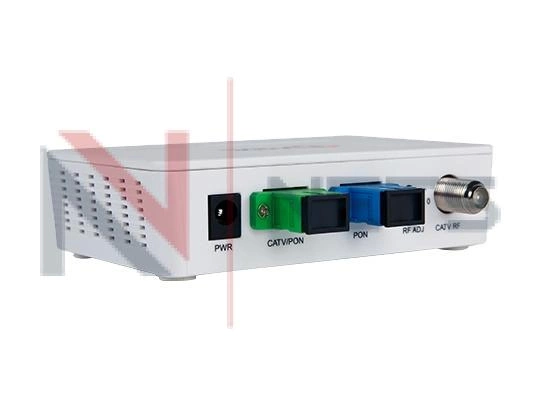

Оптический приемник CATV со встроенным FWDM NS-TOR-11F

Артикул: NS-TOR-11F
Зарегистрируйтесь, чтобы получить скидку!

Оптический приемник CATV

Описание

Оптический приемник предназначен для приема 1550nm вещания ТВ-ВЧ оптического сигнала в пассивной оптической сети (PON), и прохождение 1310nm и 1490nm цифровых сигналов к/от ONU устройства.

Является высокоэффективным линейным оптическим устройством преобразования CATV сигналов при использовании в FTTH.

Приемник PD позволяет выполнять усиление сигнала RF с низким уровнем шума, поддерживая CNR, CSO и CTB на допустимом уровне.


Встроенный WDM: Сигнал аналогового телевизионного вещания 1550 нм может быть доставлен через GPON или GEPON сети с использованием технологии WDM. Встроенный WDM оптический приемник имеет входной (SC/APC) порт и выходной (SC/UPC) порт PON. Оптический вход обеспечивает прием CATV сигнала 1550 nm, прозрачную передачу сигнала PON 1490 nm, в downstream направлении 1310nm в upstream.


Гарантийный срок
1 год
Физические характеристики
  • Адаптер питания: 12VDC/ 0.5A;
  • Потребляемая мощность: <2.7W;
  • Диапазон рабочих температур: 0 ~ +50°C;
  • Габариты: 110mm(д) x 89mm(ш) x 30mm (в);
  • Вес (без блока питания): <0.1 Kg.
CATV Input Optical Wavelength
1540~1560 nm
PON Optical Wavelength
1490nm/1310nm
Working Optical Power
  • -9dBm ~ 0dBm (Analog TV RF);
  • -15dBm ~ 0dBm (DVB-C QAM RF).
Optical Connector
SC/APC (side OLT), SC/PC (side ONU)
Optical Return Loss
>=45 dB
RF Bandwidth
47 ~ 1000 MHz
RF Connector
F-Type Female
RF Output Impedance
75?
RF Output Level
84dBuV (@-5dBm@85MHz)
RF Flatness
<=± 1dB
RF Return Loss
>=14 dB
Analog TV RF CNR
>=47dBc@ -5dBm optical & 59 channel PAL-D
CSO
<=-60 dBc @59 channel PAL-D
CTB
<=-60 dBc @59 channel PAL-D
