Шасси модульной платформы ZTE ZXA10 C320

Артикул: ZXA10 C320
68 369 руб.
Нашли цену дешевле?
- + шт Купить Добавлено Быстрый заказ
Зарегистрируйтесь, чтобы получить скидку!

Шасси модульной платформы ZTE ZXA10 C320

Описание

В современном мире постоянно растет спрос на современные сервисы, требующие широкую полосу пропускания (3D телевидение, сетевые игры, видео конференции, видео по запросу Video on Demand (VoD) и IPTV). Для операторов такие дополнительные услуги становятся новыми источниками прибыли и ключевыми средствами для привлечения новых абонентов, предоставления дифференцированных услуг и увеличения получаемого дохода.

Оптическая конвергентная платформа доступа ZTE ZXA10 С320, имеет небольшой размер, но в тоже время может использоваться на сети крупных и средних операторов связи.

С быстрым развитием услуг широкополосного доступа постоянно растет потребность в полосе пропускания на уровне доступа. Оптическое волокно,
является лучшей средой передачи для сети доступа. Доступ с использованием оптоволоконного кабеля – это одна из ключевых технологий сетей следующего поколения.

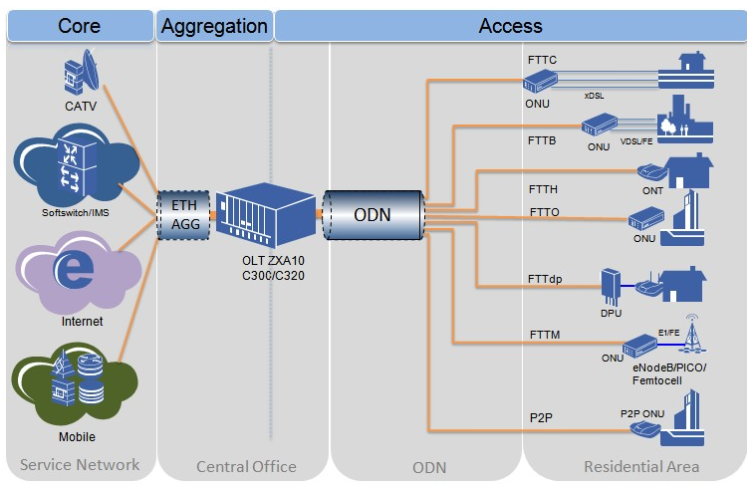

Основное направление развития сети доступа, на сегодняшний день – это сокращение числа узлов, требующих обслуживание, поэтому такие технологии доступа как FTTB, FTTC, FTTV, FTTH, FTTO стремительно развиваются во всем мире.

Решение FTTX на базе технологии xPON имеет высокую устойчивость к электромагнитным и грозовым помехам, что снижает процент отказов оборудования. В тех случаях, когда расстояние от OLT до ONT превышает 20 км, решение на базе GPON OLT ZTE ZXA10, является наиболее эффективным.


Особенности

  • Универсальная платформа для установки GPON/XG-PON1/P2P карт
  • Малый размер и компактный дизайн позволяют выполнить быстрое развертывание
  • 2U размер на 2 слота, совместимых с линейными картами оборудования ZTE серии ZXA10 С300
  • 2 слота для карт управления, для резервирования
  • Поддержка предоставления комплекса сервисов: IPTV, VoIP, HSI, VPN и др.
  • Обеспечение безопасности: аутентификация ONT, идентификация по userID, изоляция портов, привязка адреса, фильтрация трафика, блокировка broadcast трафика.
  • Поддержка резервирования: для PON портов typeB/typeC и для uplink подключения LACP/ UAPS/STP/ERPS
  • Дифференциация услуг: комплексные механизмы QoS для голосовых, видео и высокоскоростных интернет-сервисов
  • Поддерживается резервирование входного DC источника питания
  • Поддержка питания от сети переменного тока AC
  • Поддержка резервирования 1:1 PON портов
  • Поддержка резервирования 1:1 карты управления
  • Поддержка синхронизации времени по 1588V2 и по Ethernet
  • Поддержка встроенного OTDF в SFP
  • Максимальный коэффициент деления 1:128

Шасси ZXA10 C320 имеет 5 слотов: Слот 1 и 2 для линейных плат GPON/EPON /P2P, слот 3 и 4 для плат управления, слот 5 - для модуля вентилятора. Внешний вид показан на рисунке ниже

5 Вентилятор 1 Линейная карта
2 Линейная карта
3 Карта управления 4 Карта управления


Интерфейсы

Uplink порты:

  • Шасси для установки GE/FESFP
  • Шасси для установки 1/10GE SFP (в зависимости от типа управляющей платы)
  • Порт RG45 10/100/1000Ethernet

Максимальная емкость:

  • 32 порта GPON (2 платы по 8/16 портов)
  • 16 порта XG-PON1 (2 платы по 8 портов)
  • 96 Ethernet портов ( 2 платы по 24/48 портов)


Платы ZXA10 C320

Наименование Назначение Примечание
SMXA Плата управления и коммутации SMXA/1 GE uplink порты
SMXA/3 1/10 GE uplink порты
GTGO Линейная плата 8 GPON портов
ETGO Линейная плата 8 EPON портов
GDFO Линейная плата 8 GE оптических портов
FTGH Линейная плата P2P Ethernet с 16 оптическими портами FE/GE
FTGK 48-портовая интерфейсная плата P2P Gigabit Ethernet
FTFK 48-портовая интерфейсная плата P2P Fast Ethernet
MWMT Backplane панель
FAN-C320 Плата вентилятора


Функции L2/L3

  • Поддержка 4К VLAN
  • Гибкая настройка обработки VLAN 802.1ad, SVLAN, Selective QinQ, VLAN stacking
  • Обработка трафика на линейной скорости
  • Поддержка STP/RSTP/MSTP в соответствии с IEEE 802.1d/802.1w/802.1s
  • Резервирование UAPS/EAPS/LACP
  • Агрегация портов в соответствии с IEEE 802.3ad
  • L3 маршрутизация:
    • до 12K IPv4 записей в таблице маршрутизации
    • IPv4 IPv6 statistic routing
  • Поддержка передачи Multicast (IPTV):
    • До 1000 мультикаст групп
    • IGMP Snooping / IGMP proxy (v1/v2/3)
    • MLD V1/ V2, snooping/proxy
    • До 256 multicast VLAN
    • Channel Access Control (CAC), Preview (PRV) и Call Detail Record
      (CDR) для IPTV
    • Время переключения каналов менее 50 мс
  • Поддержка QoS
    • 8 очередей на порт
    • Обработка очередей и ограничение трафика: SP, WRR, SP+WRR
    • Обработка IPv4 DSCP Diffserv
    • Классификацию потоков, ограничение скорости, формирование и установка приоритетов


Безопасность

  • L2- L4 ACL
  • IP source guard
  • MAC source guard
  • Защита от DoS атак
  • MAC/IP anti-spoofing (MAC binding, IP binding, DHCP snooping)
  • Ограничениескорости (Anti-flooding) IGMP , DHCP, Broadcast пакетов
  • Ограничение размера МАС таблиц для VLAN или GEM-порт
  • Возможность зеркалирования трафика
  • Поддержка DHCP option 82 и PPPIA


Управление

  • Поддержка SSH, FTP/TFTP, ACL
  • Интерфейс управления CLI,Telnet ,SNMP V1/V2C/V3, MIBII
  • Удаленная загрузка и обновление ПО
  • Мониторинг окружающей среды
Производитель
ZTE
Гарантийный срок
1 год
Технические характеристики
Интерфейс PON
  • Стек протоколов OMCI в соответствии с G.984.4/G.988
  • Линейная скорость: 2.488 Гбит/с downstream (1490 нм) и 1.244 Гбит/с upstream (1310 нм)
  • Бюджет мощности 28 дБ (Class B+), 32 дБ (Class C+)
  • Возможность передачи сигналов кабельного телевидения (CATV) на 1550 нм
  • Резервирование PON интерфейса TypeB/ TypeC
  • Возможность включения FEC для upstream/downstream
  • Максимальный коэффициент деления 1:128
  • Максимальное расстояние 60 км, разница расстояний до клиентов не более 20 км
  • Каждый PON порт поддерживает 4000 GEM и 1 000 T-CONT
  • Режим работы механизма гибкого предоставления полосы пропускания: SR DBA (status report-DBA) иNSR-DBA (non statusreport-DBA).
  • Шифрование AES-128 для downstream направления
  • Автоматическое обнаружение ONT
Общая информация
  • Производительность шины 420Гбит/с
  • Максимальное число ONT 4096
  • Производительность коммутатора 84 Гбит/с
  • Управление CLI: SSH, telnet; SNMP
  • Рабочая температура -40 ?65° C, при влажности 5% ~ 95%
  • Температура хранения -40 °C ?70 °C
  • Давление 70 kPa - 106 kPa
  • Размеры 86.1 мм (В) * 482.6 мм (Ш) * 270 мм (Г)
  • Масса пустого шасси 2,5 кг
  • Питание:
    • DC: -48V+/-20%, -60V+/-20%;
    • AC: 100V~240V
  • Максимальная потребляемая мощность, менее 200 Вт
