Официальный партнер Eltex1U Шасси AWG Mux Demux 19" 96 длин волн 50GHz

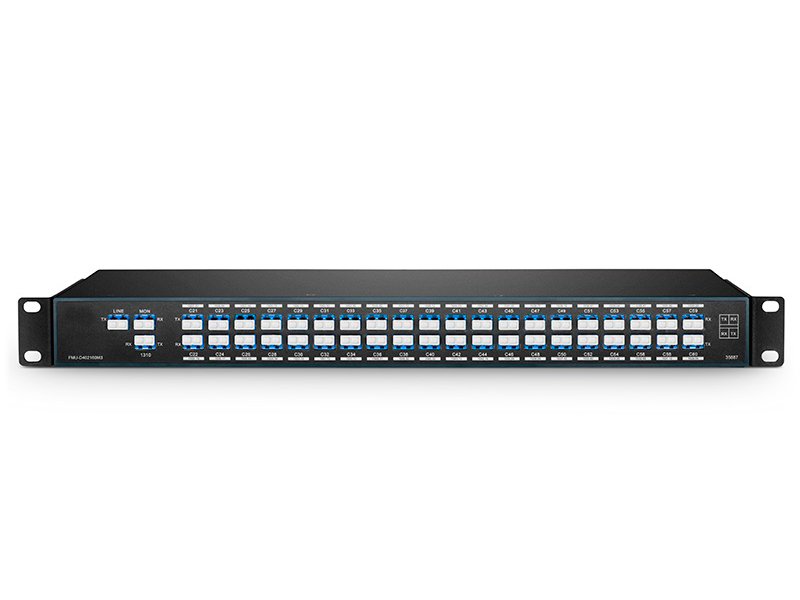

![1U Шасси AWG Mux Demux 19" 96 длин волн 50GHz](/upload/iblock/5d0/msg5h3lyd5mvomo1p2ettkptjjzpjznr.png "1U Шасси AWG Mux Demux 19" 96 длин волн 50GHz")

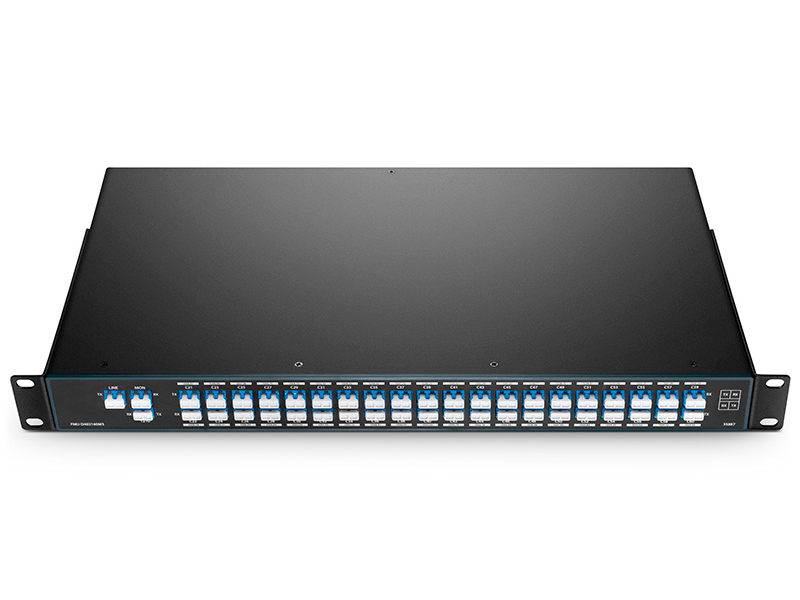

![1U Шасси AWG Mux Demux 19" 96 длин волн 50GHz](/upload/iblock/f18/qq0xu15y9r1sjy77s68oakr3dbrrsy3v.png "1U Шасси AWG Mux Demux 19" 96 длин волн 50GHz")

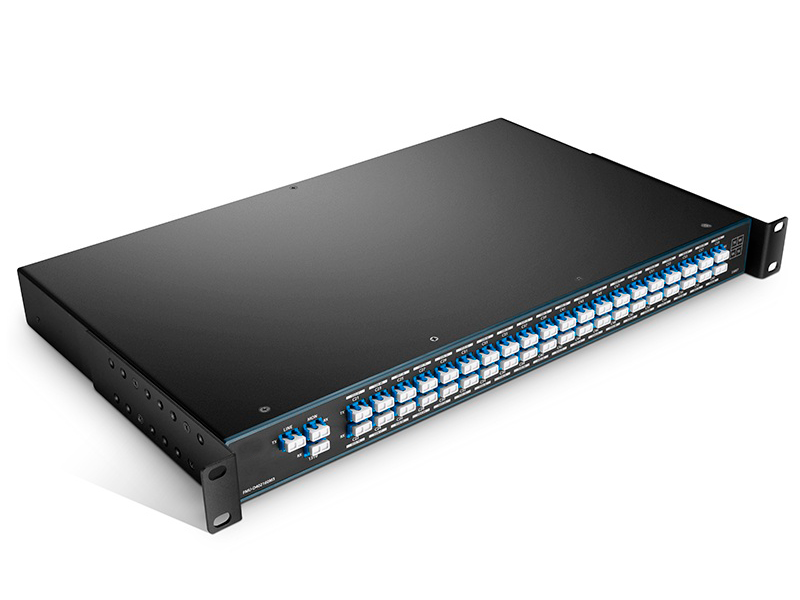

![1U Шасси AWG Mux Demux 19" 96 длин волн 50GHz](/upload/iblock/820/dlghfenp6tyc5pa4kiov6lalmjnwzmua.png "1U Шасси AWG Mux Demux 19" 96 длин волн 50GHz")
1U шасси AWG Mux/Demux 19" на 96 длин волн 50GHz представляет собой компактное пассивное устройство для мультиплексирования и демультиплексирования 96 оптических каналов DWDM в C-диапазоне с шагом сетки 50 ГГц. Устройство основано на технологии AWG (Arrayed Waveguide Grating) и обеспечивает высокую плотность каналов в корпусе высотой всего 1U для установки в стандартную 19" стойку, что делает его идеальным решением для построения высокоёмких DWDM-систем в условиях ограниченного пространства.
Модуль AWG Mux/Demux совмещает функции объединения и разделения оптических каналов, позволяя по одной или двум парам волокон передавать до 96 независимых потоков данных в соответствии с ITU-T G.694.1. Устройство не требует электропитания, имеет низкие вставные потери, высокую изоляцию между каналами и широкий температурный диапазон работы, что обеспечивает надёжную эксплуатацию в магистральных, DCI и крупных корпоративных сетях.
Назначение и особенности
- Поддержка до 96 каналов DWDM с шагом 50 ГГц в C-диапазоне, что обеспечивает максимальную плотность спектрального уплотнения в компактном 1U форм-факторе.
- Технология AWG обеспечивает низкие вставные потери, плоскую спектральную характеристику и высокую изоляцию между соседними каналами.
- Пассивная конструкция без электропитания, высокая надёжность и отсутствие эксплуатационных расходов на обслуживание активных компонентов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | 1U шасси пассивного AWG Mux/Demux 96 каналов DWDM |
| Количество каналов | 96 длин волн DWDM |
| Шаг сетки ITU | 50 GHz (0,4 нм) |
| Рабочий диапазон | C-диапазон, примерно 1528–1565 нм (каналы ITU-T G.694.1) |
| Технология | AWG (Arrayed Waveguide Grating) - матричная волноводная решётка |
| Функции | Мультиплексирование и демультиплексирование DWDM-каналов |
| Вставные потери | Низкие, типично 3–5 dB (зависят от конкретного канала и исполнения) |
| Неравномерность потерь по каналам | Обычно не более 1,5–2 dB |
| Изоляция между каналами | Высокая, обычно >25–30 dB для соседних каналов |
| Возвратные потери | Обычно ≥45 dB (LC/UPC) |
| Оптические интерфейсы | Линейные и клиентские порты с разъёмами LC/UPC |
| Габариты | 1U (44 мм), 19" стойка, глубина зависит от конструкции (обычно до 300 мм) |
| Питание | Не требуется, полностью пассивное устройство |
| Рабочая температура | Обычно от -5 до +60/+70 °C |
| Влажность | 5–95% без конденсации |
| Тип установки | Монтаж в стандартный 19" телекоммуникационный шкаф |
| Область применения | Высокоплотные DWDM-системы для магистральных, DCI и крупных корпоративных сетей |
Рекомендации по применению
1U шасси AWG Mux/Demux на 96 длин волн 50GHz рекомендуется использовать в проектах, где требуется максимальная плотность каналов DWDM при минимальном занимаемом пространстве в стойке. Устройство особенно эффективно для DCI-соединений между крупными дата-центрами, магистральных операторских сетей и узлов агрегации с большим количеством независимых потоков данных. Благодаря технологии AWG модуль обеспечивает стабильные характеристики и может комбинироваться с оптическими усилителями EDFA и транспондерами для построения протяжённых высокоскоростных линий.
