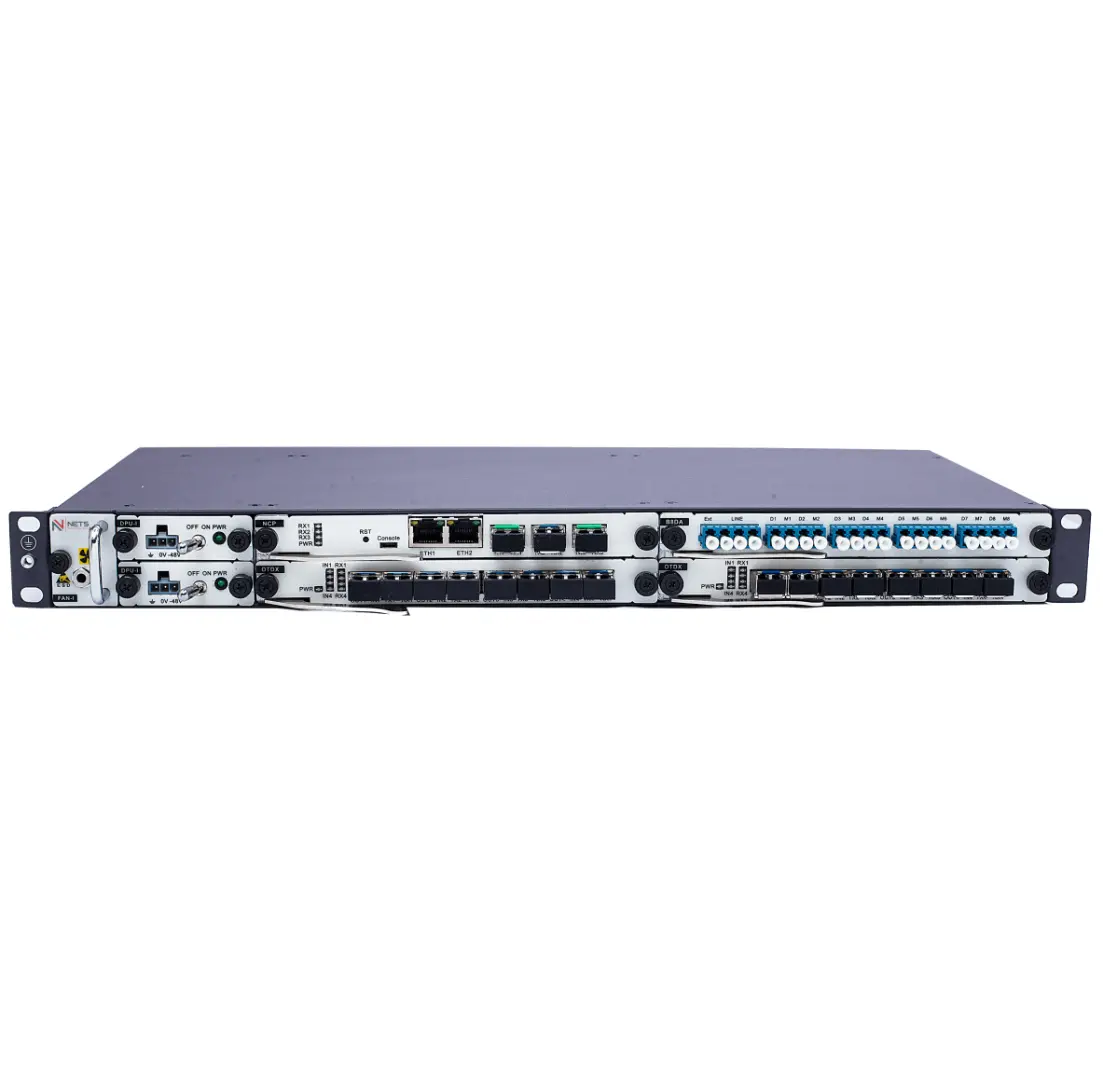

Официальный партнер Eltex1U Шасси платформы DWDM OTNS8600-OTDX-X8DA-RB1
1U Шасси платформы DWDM OTNS8600-OTDX-X8DA-RB1 представляет собой готовую укомплектованную систему спектрального уплотнения в компактном корпусе высотой 1U для монтажа в стандартную 19" стойку. Платформа предназначена для организации многоканальной DWDM-передачи с возможностью агрегации 10G-интерфейсов и их прозрачной передачи по волоконно-оптической линии на большие расстояния.
В состав шасси входят: карта OTDX для OEO-преобразования и 3R-регенерации до 8 портов SFP+ 10G, карта X8DA двухволоконного мультиплексора/демультиплексора DWDM на 8 каналов, карта RB1 с встроенным Red/Blue фильтром для разделения спектра, плата управления NCP с поддержкой SNMP/Web/Telnet и блоки питания с резервированием. Такая конфигурация обеспечивает полностью функциональное DWDM-решение из коробки без необходимости отдельного подбора и интеграции компонентов.
Назначение и особенности
- Готовое решение DWDM в 1U форм-факторе с предустановленными модулями OEO, Mux/Demux и Red/Blue фильтром для быстрого развёртывания многоканальной линии.
- Поддержка до 8 портов SFP+ 10G с функциями 3R-регенерации, конвертации длин волн и прозрачной передачи различных сервисов (Ethernet, SDH, OTN, FC).
- Встроенная плата управления NCP обеспечивает централизованный мониторинг и настройку всех параметров платформы через Web, SNMP или CLI-интерфейс.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | 1U шасси активной DWDM платформы OTNS8600 (конфигурация OTDX-X8DA-RB1) |
| Габариты | 44 × 442 × 220–280 мм (1U, для монтажа в 19"/23" стойку) |
| Карта OTDX | 8 портов SFP+ 10G с OEO-преобразованием и 3R-регенерацией |
| Карта X8DA | Двухволоконный DWDM Mux/Demux на 8 каналов (C-диапазон, 100 GHz сетка) |
| Карта RB1 | Встроенный Red/Blue фильтр для разделения спектральных групп |
| Плата управления | NCP с 3 портами SFP и 2 портами RJ45, поддержка SNMP/Web/Telnet/SSH |
| Количество DWDM-каналов | До 8 каналов в C-диапазоне |
| Поддерживаемые скорости | 1,25–11,3 Гбит/с на порт (многоскоростной режим OTDX) |
| Поддерживаемые сервисы | 1G/10G Ethernet, SDH/SONET, OTN, Fibre Channel и другие в указанном диапазоне |
| Блоки питания | 2 слота для AC или DC модулей с резервированием 1+1 (выбираются отдельно или в комплекте) |
| Охлаждение | Встроенная система вентиляции с резервируемыми вентиляторами |
| Рабочая температура | Обычно от -5 до +50 °C |
| Потребляемая мощность | Зависит от конфигурации и числа активных портов, типично до 100–150 Вт |
| Область применения | Магистральные и городские DWDM-сети, узлы агрегации 10G, DCI-соединения |
Рекомендации по применению
Шасси OTNS8600-OTDX-X8DA-RB1 оптимально подходит для построения узлов DWDM, где требуется агрегировать несколько 10G-интерфейсов и передавать их по одной паре волокон на расстояния до нескольких десятков километров. Готовая конфигурация упрощает проектирование и сокращает время развёртывания, обеспечивая все необходимые функции OEO-преобразования, мультиплексирования и управления в едином компактном устройстве.
