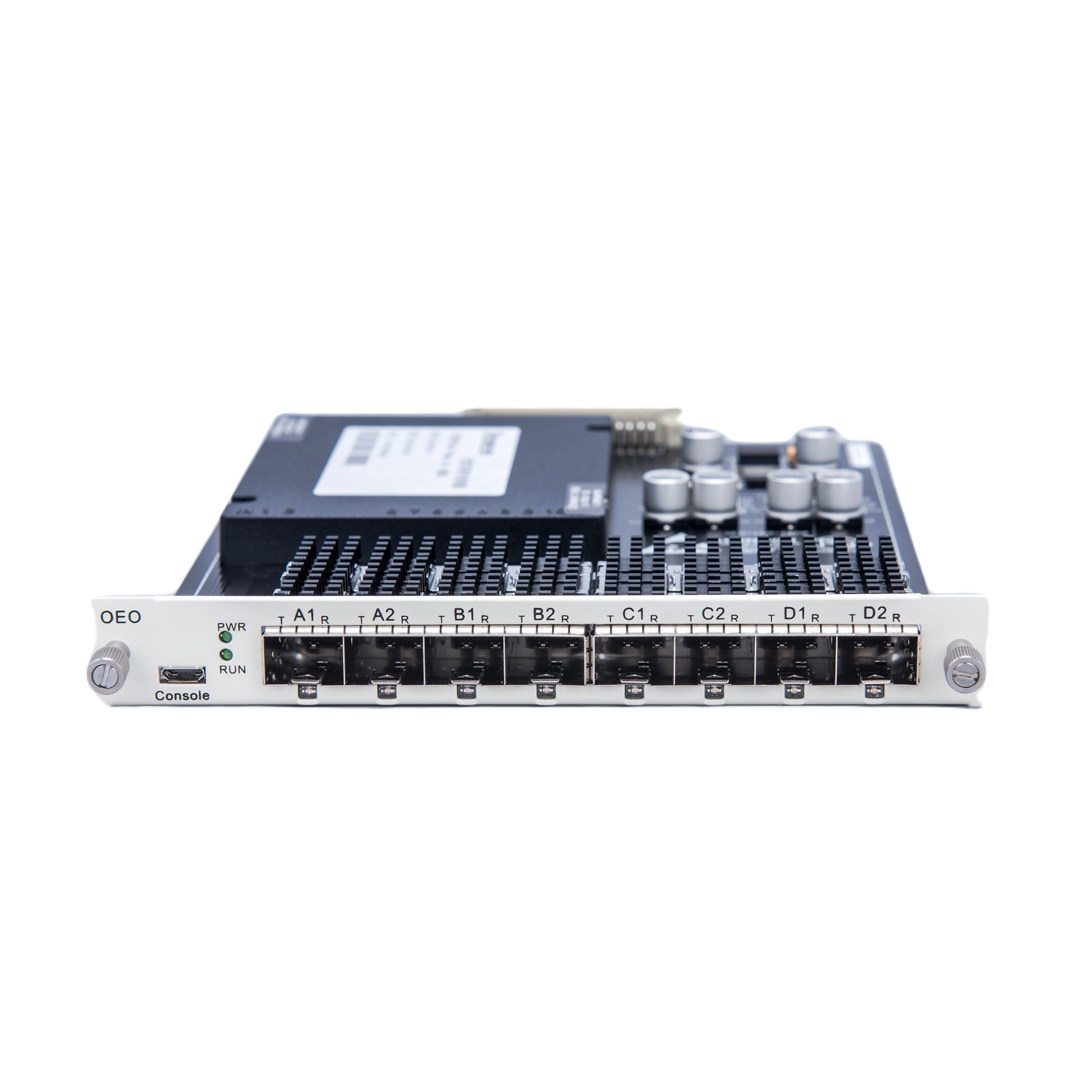

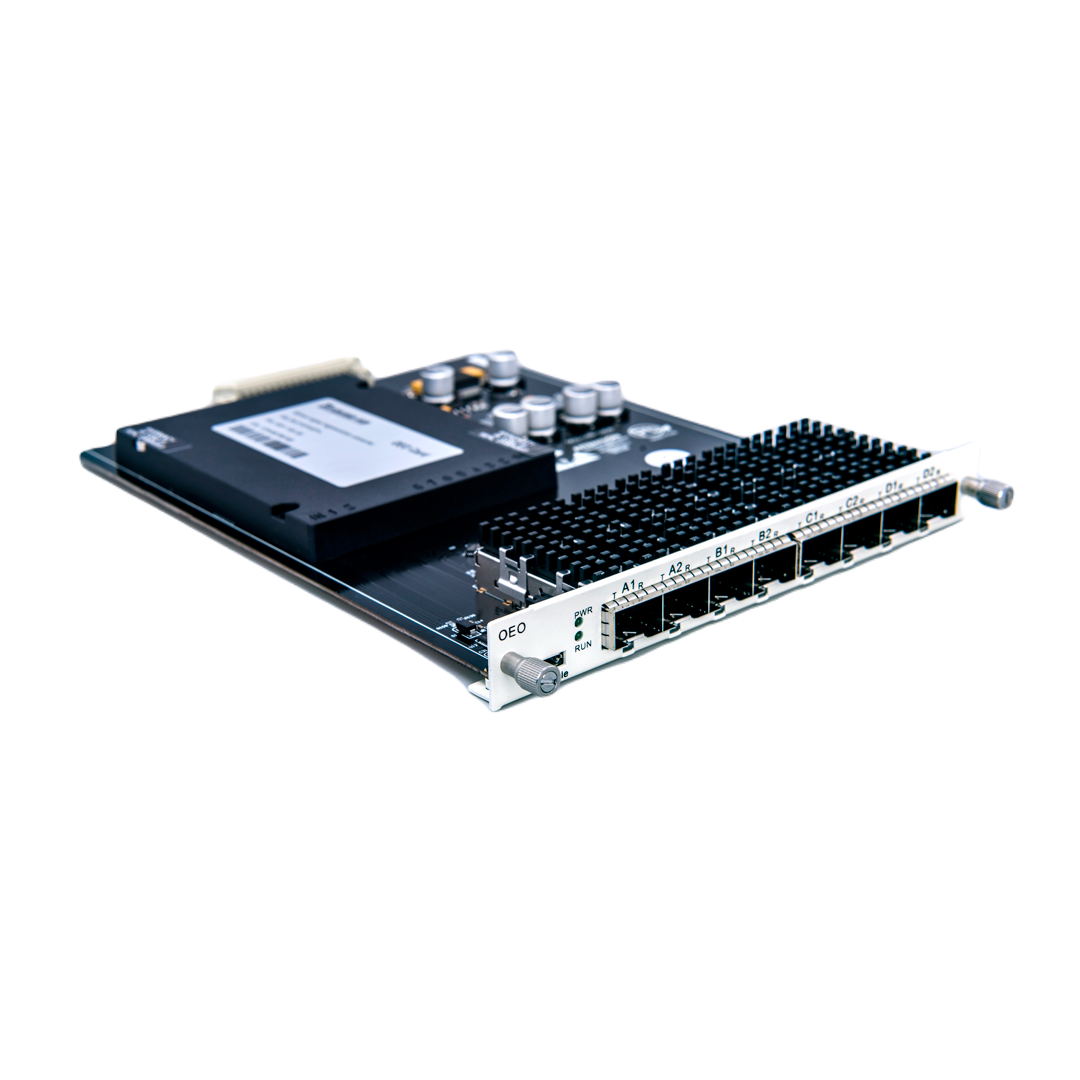

Официальный партнер EltexКарта OTDX 8х10G SFP+ OEO с поддержкой 3R регенерации
Карта OTDX 8х10G SFP+ OEO с поддержкой 3R регенерации предназначена для приёма, регенерации и повторной передачи до восьми оптических сигналов 10G в системах DWDM/xWDM. Модуль выполняет оптико-электро-оптическое (OEO) преобразование, выравнивает форму импульсов, восстанавливает тактирование и уровень сигнала (3R: Reamplification, Reshaping, Retiming), что позволяет использовать его как транспондер, ретранслятор и средство конвертации длин волн или типа оптики.
Карта оснащена восьмью слотами SFP+ с поддержкой многоскоростного режима в диапазоне от порядка 1,25 до 11,3 Гбит/с, что обеспечивает гибкое подключение различных сервисов: 1G/10G Ethernet, SDH/SONET, OTN, Fibre Channel и др. Устройство может использоваться для формирования DWDM-каналов (при установке соответствующих CWDM/DWDM SFP+), удлинения линий связи, регенерации ослабленных сигналов и организации «чистой» точки перезапуска канала в магистральных и DCI-сетях.
Назначение и особенности
- 8 портов SFP+ с OEO-преобразованием и поддержкой 3R-регенерации для многопротокольных сервисов до 10G.
- Поддержка многоскоростного диапазона (примерно 1,25–11,3 Гбит/с) и прозрачная передача Ethernet, SDH/OTN, FC и других услуг.
- Возможность преобразования длины волны, типа волокна (SM/SM, SM/MM), формата оптики и использования карты как ретранслятора для увеличения дальности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Карта OEO-транспондера OTDX, 8×10G SFP+ с 3R-регенерацией |
| Количество портов | 8 SFP+ слотов (поддержка SFP+/SFP, CWDM/DWDM/BiDi модулей) |
| Диапазон скоростей | Около 1,25–11,3 Гбит/с на каждый порт |
| Поддерживаемые сервисы | 1G/10G Ethernet, STM-16/64, OTU1/OTU2, FC 1/2/4/8/10G, CPRI и др. в указанном диапазоне скоростей |
| Функции 3R | Reamplification (усиление), Reshaping (формирование), Retiming (восстановление такта) |
| Режим работы | OEO-конвертация, ретрансляция, преобразование длины волны и типа оптики |
| WDM-совместимость | Поддержка CWDM/DWDM при установке соответствующих SFP+ модулей |
| Оптический диапазон | 850/1310/1550 нм, CWDM/DWDM (в зависимости от установленных модулей) |
| Диапазон оптической мощности (вход) | Диапазоны в пределах стандартных значений для 10G SFP+ (зависят от конкретных модулей) |
| Выходная оптическая мощность | Определяется параметрами вставленных SFP+ модулей |
| Установка | Карта для установки в шасси DWDM/xWDM/OTN-платформы, 1 слот |
| Потребляемая мощность | Ориентировочно до 15–20 Вт (в зависимости от количества активных портов и типов SFP+) |
| Область применения | Регенерация и конвертация 10G-сигналов, построение DWDM-линий, DCI, магистральные и городские ВОЛС |
Рекомендации по применению
Карту OTDX 8×10G SFP+ OEO целесообразно использовать в точках, где требуется регенерация ослабленных сигналов, конвертация клиентских портов в DWDM-формат или организация «перехвата» трафика для включения в новую магистраль. Модуль особенно полезен в DCI- и опорных узлах, где необходимо гибко управлять типом оптики и длинами волн, увеличивая дальность и надёжность передачи без изменения клиентского оборудования.
