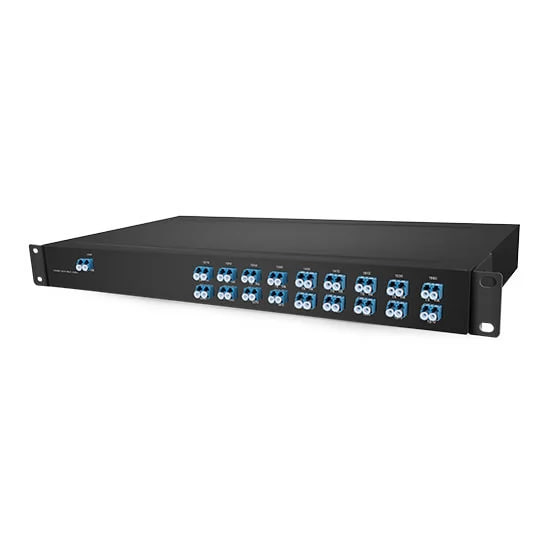

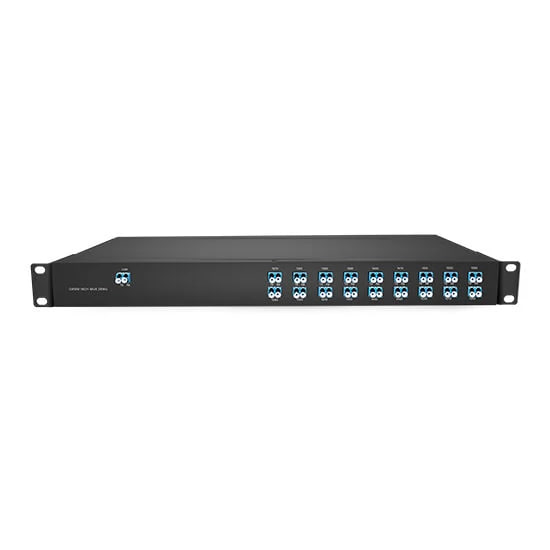

Официальный партнер EltexКарта X8CA, 2 волоконный Mux Demux CWDM
Карта X8CA, 2 волоконный Mux Demux CWDM представляет собой пассивный модуль спектрального мультиплексирования и демультиплексирования для работы с восемью длинами волн CWDM-диапазона по двум одномодовым волокнам. Устройство предназначено для объединения восьми независимых оптических каналов в один групповой поток на передающей стороне и последующего их разделения на приёмной стороне, что позволяет эффективно использовать существующую волоконную инфраструктуру без прокладки дополнительных кабелей.
Карта X8CA работает с длинами волн в диапазоне от 1270 нм до 1610 нм с шагом 20 нм и оснащена оптическими разъёмами LC. Модуль выполнен по технологии тонкоплёночных фильтров (Thin Film Filter), обеспечивает низкие вставные потери (около 0,8–2,6 dB), высокую изоляцию между каналами (более 30 dB для смежных каналов) и не требует электропитания, что повышает надёжность и упрощает эксплуатацию в составе активных CWDM/xWDM платформ.
Назначение и особенности
- Объединение восьми CWDM-каналов в один групповой поток по двум волокнам, что позволяет увеличить пропускную способность линии в 8 раз без дополнительных кабелей.
- Пассивная конструкция без потребления электроэнергии, высокая надёжность и отсутствие необходимости технического обслуживания.
- Поддержка одновременной работы различных скоростных интерфейсов (1G, 10G, 25G и выше) на разных длинах волн в пределах одного модуля.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Карта пассивного двухволоконного мультиплексора/демультиплексора CWDM (X8CA) |
| Технология | Thin Film Filter (тонкоплёночные фильтры) |
| Количество каналов | 8 дуплексных CWDM-каналов |
| Количество волокон | 2 волокна (двунаправленная передача) |
| Рабочий диапазон длин волн | 1270–1610 нм с шагом 20 нм (типичные CWDM-каналы) |
| Минимальные вставные потери | 0,8 dB |
| Максимальные вставные потери | 2,6 dB |
| Вставные потери на порту EXP (расширение) | Около 2,5 dB |
| Возвратные потери | UPC: ≥40 dB, APC: ≥45 dB |
| Изоляция смежных каналов | ≥30 dB |
| Изоляция несмежных каналов | ≥40 dB |
| Направленность | ≥50 dB |
| Максимальная оптическая мощность | До 300 мВт (около +24 dBm) |
| Тип оптических разъёмов | LC/UPC (возможны варианты SC, FC с полировкой UPC/APC) |
| Питание | Не требуется, полностью пассивный модуль |
| Форм-фактор | Карта для установки в шасси CWDM/DWDM платформы, 1 слот |
| Рабочая температура | От -5 до +70 °C |
| Область применения | Городские, региональные и корпоративные сети, системы агрегации трафика с использованием CWDM |
Рекомендации по применению
Карту X8CA двухволоконного Mux Demux CWDM рекомендуется использовать в проектах, где требуется увеличить пропускную способность существующей двухволоконной линии без прокладки дополнительных кабелей. Модуль позволяет одновременно передавать до восьми независимых потоков данных с различными скоростями и форматами по одной паре волокон, что особенно актуально для подключения удалённых площадок, организации межузловых каналов в городских сетях и агрегации трафика от различных сервисов.
