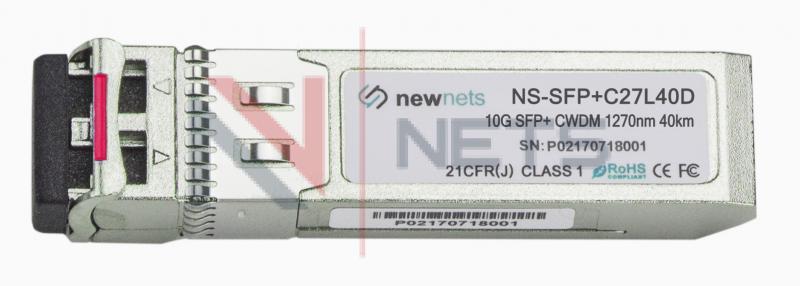

Оптический трансивер NS-SFP+ 10G CWDM, длина волны 1270nm, дальность 40km, LC, DDM
Наличие на складах:
Особенности
Совместимость с SFF-8431 и IEE802.3ae
Data rate выбирается ≤4.25Gbps or 9.95Gbps to 10.3Gbps bit rates
EML передатчик и PIN приемник
Длины волн согласно сетке ITU-T CWDM
Длина линии до 40km
Низкая потребляемая мощность 1.5W Maximum
-5ºC to 70ºC Рабочая температура
Питание 3.3V
Интерфейс диагностики и мониторинга (Diagnostic Performance Monitoring of module temperature, supply Voltages, laser bias current, transmit optical power, receive optical power)
Соответствует RoHS
Применение
- 10GBASE-ER/EW (with/without FEC)
- 10G Fiber Channel (with/without FEC)
Описание
SFP+ER CWDM Transceiver рассчитанный на применение в 10GBASE-ER/EW, и 8.5G/10G Fiber- Channel приложениях.
Модуль состоит из 2х секций: передатчик – охлаждаемый EML laser, приемник - PIN фотодиод интегрированный в TIA.Все элементы соответствуют class I лазерной безопасности. Интерфейс цифровой диагностики (Digital diagnostics) работает в соответствии с SFF-8472, позволяет отображать в реальном времени данные по температуре, току, напряжению, уровню мощности передатчика и уровень сингала на приеме.
Абсолютные максимальные условия окружающей среды
Parameter | Symbol | Min | Max | Unit |
Supply Voltage | Vcc | -0.5 | 3.8 | V |
Storage Temperature | Tst | -40 | 85 | ºC |
Relative Humidity | Rh | 0 | 85 | % |
Рабочие характеристики
Parameter | Symbol | Min | Typical | Max | Unit |
Supply Voltage | Vcc | 3.13 | 3.3 | 3.47 | V |
Supply current | Icc | 360 | 450 | mA | |
Operating Case temperature | Tca | -5 | - | 70 | ºC |
Module Power Dissipation | Pm | - | 1.2 | 1.5 | W |
Оптический передатчик
Parameter | Symbol | Min | Typical | Max | Unit |
Center Wavelength | lc | 1464.5 | 1617.5 | nm | |
Center wavelength stability | DlD | -6.5 | lc | 6.5 | nm |
Optical Average Power | Po | 0 | - | +3 | dBm |
Optical OMA Power | Pom | -2.1 | dBm | ||
Side Mode Suppression Ratio | SMSR | 30 | - | - | dB |
Optical Transmit Power (disabled) | PTX_DISABLE | - | - | -30 | dBm |
Extinction Ratio | ER | 8.2 | - | dB | |
RIN21OMA [1] | -128 | dB/Hz | |||
Optical Return Loss Tolerance | 21 | dB |
Электрический интерфейс
Parameter | Symbol | Min | Typical | Max | Unit |
Data Rate | Mra | - | 10.3 | 11.3 | Gbps |
Input differential impedance | Rim | - | 100 | - | Ω |
Differential data Input | VtxDIFF | 120 | - | 850 | mV |
Transmit Disable Voltage | VD | 2.0 | - | Vcc3+0.3 | V |
Transmit Enable Voltage | Ven | 0 | - | +0.8 | V |
Transmit Disable Assert Time | Vn | - | - | 100 | us |
Оптический приемник
Parameter | Symbol | Min | Typical | Max | Unit |
Input Operating Wavelength | λ | 1260 | - | 1620 | nm |
Average receive power | - | - | -1.0 | dBm | |
Receiver sensitivity in OMA | - | - | -14.1 | dBm | |
Stressed receiver sensitivity in OMA[1] | -11.3 | dBm | |||
Maximum Input Power | RX-overload | - | - | -1 | dBm |
Reflectance | Rrx | - | - | -27 | dB |
Loss of Signal Asserted | -25 | - | - | dBm | |
LOS De-Asserted | - | - | -16 | dBm | |
LOS Hysteresis | 0.5 | - | - | dB |
