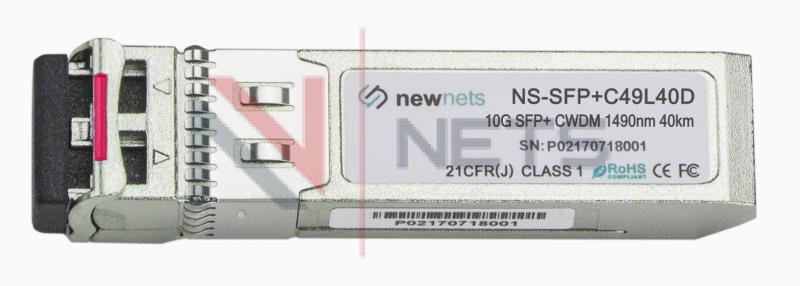

Оптический трансивер NS-SFP+ 10G CWDM, длина волны 1490nm, дальность 40km, LC, DDM
Наличие на складах:
Описание
Приемопередатчик PRONETS SFP + ER CWDM разработан для 10GBASE-ER / EW и 8.5г / 10G Fibre Channel.Трансивер состоит из двух секций: Секция передатчика включает в себя холодный лазер EML. И приемник состоит из PIN-фотодиода, интегрированного с TIA. Все модули удовлетворяют требованиям лазерной безопасности класса I. Доступны функции цифровой диагностики через 2-проводный последовательный интерфейс, как указано в SFF-8472, что позволяет в режиме реального времени получить доступ к рабочим параметрам устройства, таким как температура приемопередатчика, Ток смещения, передаваемая оптическая мощность, принятая оптическая мощность и напряжение питания.
Особенности
- Совместим с SFF-8431 и IEE802.3ae
- Скорость передачи данных выбирается от 9.95 Гбит / с до 10.3 Гбит / с
- Охлаждаемый передатчик EML и PIN-приемник
- Длина волны, выбираемая по стандартам ITU-T,
- Дальность передачи до 40km
- Малое рассеивание мощности 1,5 Вт максимум
- Рабочие температуры -5ºC до 70ºC
- Источник питания + 3,3 В
- DDM
- Соответствует RoHS и не содержит свинца
Применение
- 10GBASE-ER / EW (с / без FEC)
- 10G Fibre Channel (с / без FEC)
Рабочие характеристики
Parameter | Symbol | Min | Typical | Max | Unit |
Supply Voltage | Vcc | 3.13 | 3.3 | 3.47 | V |
Supply current | Icc | 360 | 450 | mA | |
Operating Case temperature | Tca | -5 | - | 70 | ºC |
Module Power Dissipation | Pm | - | 1.2 | 1.5 | W |
Примечание:
[1] Supply current is shared between VCCTX and VCCRX.
[2] In-rush is defined as current level above steady state current requirements.
Оптический передатчик
Parameter | Symbol | Min | Typical | Max | Unit |
Center Wavelength | lc | 1464.5 | 1617.5 | nm | |
Center wavelength stability
| DlD | -6.5 | lc | 6.5 | nm |
Optical Average Power | Po | 0 | - | +3 | dBm |
Optical OMA Power | Pom | -2.1 | dBm | ||
Side Mode Suppression Ratio | SMSR | 30 | - | - | dB |
Optical Transmit Power (disabled) | PTX_DISABLE | - | - | -30 | dBm |
Extinction Ratio | ER | 8.2 | - | dB | |
RIN21OMA [1] | -128 | dB/Hz | |||
Optical Return Loss Tolerance | 21 | dB |
Примечание:
[1] RIN measurement is made with a return loss at 21 dB.
Электрический интерфейс
Parameter | Symbol | Min | Typical | Max | Unit |
Data Rate | Mra | - | 10.3 | 11.3 | Gbps |
Input differential impedance | Rim | - | 100 | - | Ω |
Differential data Input | VtxDIFF | 120 | - | 850 | mV |
Transmit Disable Voltage | VD | 2.0 | - | Vcc3+0.3 | V |
Transmit Enable Voltage | Ven | 0 | - | +0.8 | V |
Transmit Disable Assert Time | Vn | - | - | 100 | us |
Оптический приемник
Parameter | Symbol | Min | Typical | Max | Unit |
Input Operating Wavelength | λ | 1260 | - | 1620 | nm |
Average receive power | - | - | -1.0 | dBm | |
Receiver sensitivity in OMA | - | - | -14.1 | dBm | |
Stressed receiver sensitivity in OMA[1]
| -11.3 | dBm | |||
Maximum Input Power | RX-overload | - | - | -1 | dBm |
Reflectance | Rrx | - | - | -27 | dB |
Loss of Signal Asserted | -25 | - | - | dBm | |
LOS De-Asserted | - | - | -16 | dBm | |
LOS Hysteresis | 0.5 | - | - | dB |
Примечание:
[1] Measured with conformance test signal for BER = 10–12. The stressed sensitivity values in the table are for system level BER measurements which include the effects of CDR circuits. It is recommended that at least 0.4 dB additional margin be allocated if component level measurements are made
without the effects of CDR circuits.
Электрические характеристики приемника
Parameter | Symbol | Min | Typical | Max | Unit |
Data Rate | Mra | - | 10.3 | 11.3 | Gbps |
Differential Output Swing | Vout P-P | 350 | - | 850 | mV |
Rise/Fall Time | Tr / Tf | 24 | - | - | ps |
Loss of Signal –Asserted | VOH | 2 | - | Vcc3+0.3- | V |
Loss of Signal –Negated | VOL | 0 | - | +0.4 | V |
