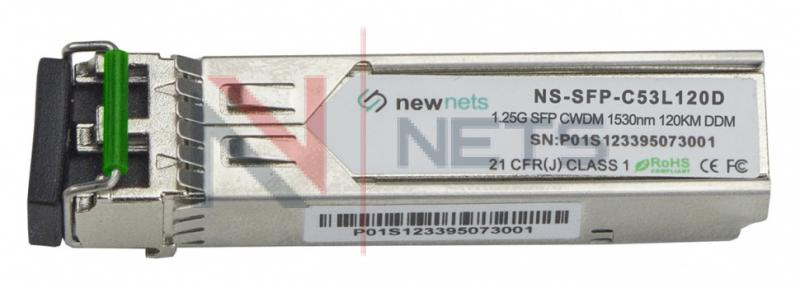

Оптический трансивер NS-SFP 1.25G CWDM, длина волны 1530nm, дальность 120km, LC, DDM

NewNets
Артикул: NS-SFP-C53L120D
7 630 руб.
Нашли цену дешевле?
- + шт Купить Добавлено Быстрый заказ
в наличии
Зарегистрируйтесь, чтобы получить скидку!

Описание модуля SFP 1.25G

Small Form-factor Pluggable (SFP) - промышленный стандарт модульных компактных приёмопередатчиков (трансиверов), используемых для передачи данных в телекоммуникациях.
1.25Gbps CWDM SFP Optical Transceiver NS-SFP-C51L120D имеет бюджет оптической мощности позволяет передавать сигнал на расстояние до 120км через одномодовое оптическое волокно single-mode optical fiber (SMF).
Соответствие рекомендациям SFF-8472 Multisource Agreement (MSA).
DFB Трансивер удовлетворяет требованиям Class I по лазерной безопасности.
APD фотодиод интегрирован с усилителем (trans-impedance preamplifier (TIA)и контроллером (MCU control unit).
Имеет интерфейс диагностики и мониторинга Digital Diagnostic Monitoring (DDMI).
Рабочая длина волны SFP CWDM 1510 нм (13 канал S- диапазона).Бюджет оптической мощности 31дБ.

Особенности

    • Скорость передачи 1.25 Гбит/с.
    • DFB лазер и APD фотодиод обеспечивают дальность передачи до 120km.
    • Соответствие рекомендациям SFF-8472 Multisource Agreement (MSA).
    • Коннектор Duplex LC/UPC.
    • Совместим с SONET OC-24-LR-1 и RoHS.

    Оптический трансивер CWDM имеет встроенные функции DDM, которые позволяют контролировать уровень сигнала на передаче, приеме , температуру, параметры питания модуля.

    Область применения

    Оптические модули SFP CWDM совместимы с оборудованием большинства производителей телекоммуникационного оборудования, таких как: Cisco, HP, Juniper, Eltex, 3com, Extreme, Dlink, Huawei и др.
    SFP 1.25G NewNets поддерживают наиболее распространенные протоколы передачи данных: SONET/SDH, Gigabit Ethernet, Fibre Channel и другие.

    Технические характеристики

    • Температура хранения: -40 ... +85°C
    • Рабочая температура : 0 ... +70°C
    • Рабочая влажность: 5 ... 85%
    • Скорость передачи данных: 1.25Gbps
    • Питание: +3.3V
    Соответствие рекомендациям SFF-8472 Multisource Agreement (MSA)

    Оптические и электрические характеристики

    Parameter

    Symbol

    Min

    Typical

    Max

    Unit

    Transmitter

    Centre Wavelenght

    λc

    λc- 6.5

    λc

    λc+ 6.5

    nm

    Spectral Width(-20dB)

    ∆λ

    -

    -

    1

    nm

    Side Mode Suppression Ratio

    SMSR

    30

    -

    -

    dB

    Output Power

    Pout

    0

    -

    5

    dBm

    Extinction Ratio

    ER

    9

    -

    -

    dB

    Optical Rise/Fall Time(20%~80%)

    Tr/Tf

    -

    -

    0,26

    ns

    Data Input Swing Differential

    Vin

    400

    -

    1800

    mV

    Input Differential Impedance

    Zin

    90

    100

    110

    TX Disable

    Disable

    -

    2,0

    -

    Vcc

    V

    Enable

    -

    0

    -

    0.8

    V

    TX Fault

    Fault

    -

    2.0

    -

    Vcc

    V

    Normal

    -

    0

    -

    0.8

    V

    Receiver

    Receiver Sensitivity

    -

    -

    -

    -31

    dBm

    Receiver Overload

    -

    -9

    -

    -

    dBm

    LOS De-Assert

    LOSd

    -

    -

    -31

    dBm

    LOS Assert

    LOSa

    -35

    -

    -

    dBm

    LOS Hysteresisi

    -

    1

    -

    4

    dB

    Data Output Swing Differential

    Vout

    370

    -

    1800

    mV

    LOS

    High

    2.0

    -

    Vcc

    V

    Low

    -

    -

    0.8

    V

    Чувствительность приемника
    a:2:{s:4:"TEXT";s:7:"-31 дБм";s:4:"TYPE";s:4:"HTML";}
    Порог перегрузки приемника
    a:2:{s:4:"TEXT";s:6:"-9 дБм";s:4:"TYPE";s:4:"HTML";}
    Рабочая температура
    a:2:{s:4:"TEXT";s:11:"0 ... +70°C";s:4:"TYPE";s:4:"HTML";}
    Температура хранения
    a:2:{s:4:"TEXT";s:13:"-40 ... +85°C";s:4:"TYPE";s:4:"HTML";}
    Рабочая влажность
    5 ... 85%
    Характеристики DDMI
    a:2:{s:4:"TEXT";s:244:"
    • Диапазон температур 0 ... +70°C ± 3°C
    • Напряжение питания 3,0 ... 3,6 В ± 3%
    • Ток смещения 0 ... 100 мА ± 10%
    • Уровень передачи 0 ... +5 дБм ± 3 дБ
    • Уровень на приеме -30 ... -9 дБм ± 3 дБ
    ";s:4:"TYPE";s:4:"HTML";}
