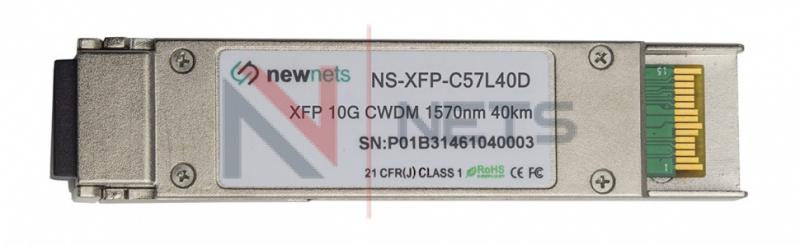

Оптический трансивер NS-XFP 10G CWDM, длина волны 1570nm, дальность 40km, LC, DDM

Артикул: NS-XFP-C57L40D
56 094 руб.
Нашли цену дешевле?
- + шт Купить Добавлено Быстрый заказ
Зарегистрируйтесь, чтобы получить скидку!

Оптический трансивер NS-XFP 10G CWDM

Описание

XFP (10 Gigabit Small Form Factor Pluggable) — протоколо-независимый оптический трансивер горячей замены, работающий на скорости 10 гигабит в секунду в стандартах SONET/SDH, Fibre Channel, gigabit Ethernet, 10 Gigabit Ethernet и других применениях, включая каналы WDM. XFP включает в себя цифровую диагностику, аналогичную SFF-8472, но более расширенную, чтобы дать надёжный инструмент для управления. По размерам XFP немного больше, чем SFP и SFP+.
Электрическая спецификация интерфейса XFP является частью спецификации XFP Multi Source Agreement.
CWDM XFP 10GNS-XFP-C47L40D имеет бюджет оптической мощности 15дБ, что позволяет передавать сигнал на расстояние до 40 км через одномодовое оптическое волокно single-mode optical fiber (SMF) без установки усилителей.
Приемопередатчик состоит из двух секций: секция передатчика включает в себя охлаждаемый EML лазер. И приемник состоит из PIN-фотодиода интегрированного с TIA. Все модули удовлетворяют требованиям класса I по лазерной безопасности.

Особенности

  • Соответствие рекомендации G.694.2
  • Имеет дуплексный LC коннектор
  • Скорость передачи данных от 9.95Gbps до 13.3Gbps
  • XFP соответствует требованиям MSA
  • Максимальная дистанция 40 км (с дисперсией 800рс/нм)
  • Низкая потребляемая мощность до 3,5Вт
  • Расширенный рабочий диапазон температур -5?C до +70?C
  • Питание 3.3В
  • Удовлетворяет требованиям RoHS по содержанию вредных веществ
  • Максимальной затухание линии 15дБ

Высококачественный лазер с внешним резонатором (EML) отличаются исключительно узким спектром. Это принципиально важно при передаче высокоскоростных потоков (10 Гбит/с) на большие расстояния. Такие узкополосные лазеры EML используются также в системах спектрального мультиплексирования DWDM.
Высокочувствительный PIN фотодиод.
Возможность мониторинга состояния оптического модуля через интерфейс Digital Diagnostic Monitoring (DDMI).

Область применения

Оптические модули XFP CWDM позволяют значительно увеличить пропускную способность канала, на уже проложенных волоконно-оптических линиях связи, для объектов расположенных на значительном удалении, без применения усилителей.
XFP optical module NewNets поддерживают современные протоколы передачи данных: SONET OC-192&SDH STM 64, 40км 10G Fiber Channel.


Оптические и электрические характеристики


Parameter

Symbol

Min

Typical

Max

Unit

Transmitter

Data Rate Multirate

Mra

9.95

-

11.3

Gbps

Center Wavelength

lc

1464.5

lc

1617.5

nm

Center wavelength stability

DlD

-6.5

-

6.5

nm

Optical Transmit Power

Po

-1

-

+2

dBm

Optical Transmit Power (disabled)

PTX_DISABLE

-

-

-40

dBm

Extinction Ratio

ER

8.2

-

-

dB

Channel Spacing

∆f

-

20

-

nm

Jitter Generation

TJP-P

-

-

0.1

UI

Spectral Width (-20dB)

Dl20

-

0.1

0.3

nm

Side Mode Suppression Ratio

SMSR

30

-

-

dB

Dispersion penalty(800ps/nm)

DP

-

-

2

dB

Input differential impedance

Rim

-

100

-

Ω

Differential data Input

VtxDIFF

120

-

1000

mV

Transmit Disable Voltage

VD

2.0

-

Vcc3+0.3

V

Transmit Enable Voltage

Ven

0

-

+0.8

V

Transmit Disable Assert Time

Vn

-

-

10

us

Receiver

Data Rate Multirate

Mra

9.95

-

11.3

Gbps

Receiver Sensitivity

Rsens

-

-

-16

dBm

Receiver Sensitivity(OMA)

Rsens-2

-

-

-14.1

dBm

Maximum Input Power

RX-overload

-

-

-1

dBm

Input Operating Wavelength

λ

1260

-

1260

nm

Reflectance

Rrx

-

-

-27

dB

Loss of Signal Asserted

-

-28

-

-

dBm

LOS De-Asserted

-

-

-

-22

dBm

LOS Hysteresis

-

0.5

-

-

dB

Differential Output Swing

Vout P-P

400

-

800

mV

Rise/Fall Time

Tr / Tf

24

-

-

ps

Loss of Signal –Asserted

VOH

2

-

Vcc3+0.3-

V

Loss of Signal –Negated

VOL

0

-

+0.8

V


Чувствительность приемника
-16дБм
Порог перегрузки приемника
-1дБм
Поддержка горячей замены
Да
Рабочая температура
-5 ... +70°C
Питание
+3.3V
Температура хранения
-40 ... +85°C
Рабочая влажность
0 ... 85%
Характеристики DDMI
  • Диапазон температур: 0 ... +70°C ± 3°C
  • Напряжение питания: 3,0 ... 3,6В ± 3%
  • Ток смещения: 0 ... 100мА ± 10%
  • Уровень передачи -1 ... +2 дБм ± 3 дБ
  • Уровень на приеме -16 ... -1дБм ± 3 дБ
