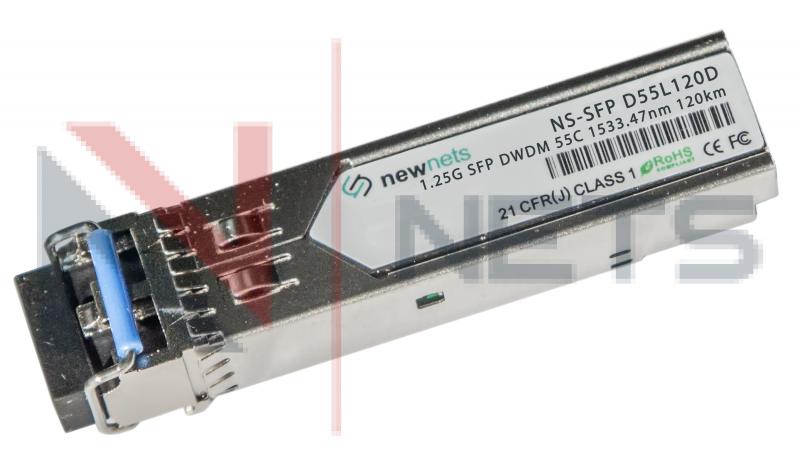

Оптический трансивер NS-SFP 1,25G DWDM, 55 канал, длина волны 1533.47nm, дальность 120km, LC, DDM
Оптический трансивер NS-SFP 1,25G DWDM
Описание
DWDM SFP Transceiver демонстрирует отличную стабильность длины волны, поддерживая работу на канале 100 ГГц, экономичный модуль. Он предназначен для применения в сетях DWDM SONET / SDH, Gigabit Ethernet и Fibre Channel.
Трансивер состоит из двух секций: Секция передатчика включает в себя холодный DFB-лазер. А секция приемника состоит из фотодиода APD, интегрированного с TIA. Все модули удовлетворяют требованиям лазерной безопасности класса I. Приемопередатчик DWDM SFP обеспечивает расширенный интерфейс мониторинга, который позволяет в реальном времени получать доступ к параметрам работы устройства, таким как температура приемопередатчика, ток лазерного смещения, передаваемая оптическая мощность, принятая оптическая мощность и напряжение питания приемопередатчика, температура лазера и ток .
Особенности
- Длина волны, выбираемая для длин волн сетки C-диапазона и L-диапазона ITU-T
- Подходит для использования в системах DWDM с шагом 100 ГГц
- Соответствие DWDM SFP MSA
- Скорость передачи данных до 667 Гбит / с
- Малая рассеиваемая мощность <1.3W
- Рабочие температуры от -5ºC до 70ºC
- DDM
- Бюджет расширенного соединения с технологией приемника APD
- OC48 / STM-16 Long Reach 120 км (2400 пс / нм)
- Соответствует RoHS и не содержит свинца
Приложения
- Приемопередатчики SFP для DWDM SONET / SDH
- Ethernet IEEE 802.3ae
- Волоконный канал
Оптические и Электрические параметры передатчика
Parameter | Symbol | Min | Typical | Max | Unit |
Data Rate Multirate | Mra | 155 | 2488 | 2667 | Mbps |
Center Wavelength (SOL)△ | lc | lc-25 | lc | lc+25 | pm |
Center Wavelength (EOL)▲ | lc | lc-100 | lc | lc+100 | pm |
Optical Transmit Power | Po | 0 | 2 | 4 | dBm |
Optical Transmit Power (disabled) | PTX_DISABLE | - | - | -40 | dBm |
Extinction Ratio | ER | 8.2 | - | - | dB |
Channel Spacing | ∆f | - | 100 | - | GHz |
Jitter Generation | TJP-P | - | - | 70 | mUI |
Spectral Width (-20dB) | Dl20 | - | 0.1 | 0.3 | nm |
Side Mode Suppression Ratio | SMSR | 30 | - | - | dB |
Supply Voltage | VccTX | 3.13 | 3.3 | 3.47 | V |
PECL/CML Input | VtxDIFF | 500 | - | 1600 | mV |
Input Rise/Fall | TR / TF | - | - | 160 | ps |
TX-Fault Fault | Vf | 2 | - | Vcc | V |
TX-Fault Normal | Vn | Vee | - | Vee+0.5 | V |
TX_DISABLE (asserted) | VDH | 2 | - | Vcc | V |
TX_DISABLE (negated) | VDL | Vee | - | Vee+0.8 | V |
Оптические и электрические характеристики приёмника
Parameter | Symbol | Min | Typical | Max | Unit |
Receiver Sensitivity(oc48) | Rsens-1 | - | -30 | -28 | dBm |
Receiver Sensitivity (OSNR = 20dB) | Rsens-2 | - | - | -24 | dBm |
Maximum Input Power | RX-overload | -9 | - | - | dBm |
Input Operating Wavelength | λ | 1528 | - | 1564 | nm |
Reflectance | Rrx | - | - | -27 | dB |
Loss of Signal Asserted | - | -40 | - | - | dBm |
LOS De-Asserted | - | - | - | -28 | dBm |
LOS Hysteresis | - | 0,5 | - | - | dB |
Supply Voltage | VccRX | 3,13 | 3,3 | 3,47 | V |
Differential Output Swing | Vout P-P | 370 | - | 2000 | mV |
Rise/Fall Time | Tr / Tf | - | - | 175 | ps |
Loss of Signal –Asserted | VOH | 2 | - | Vcc | V |
Loss of Signal –Negated | VOL | Vee | - | Vee+0.5 | V |
