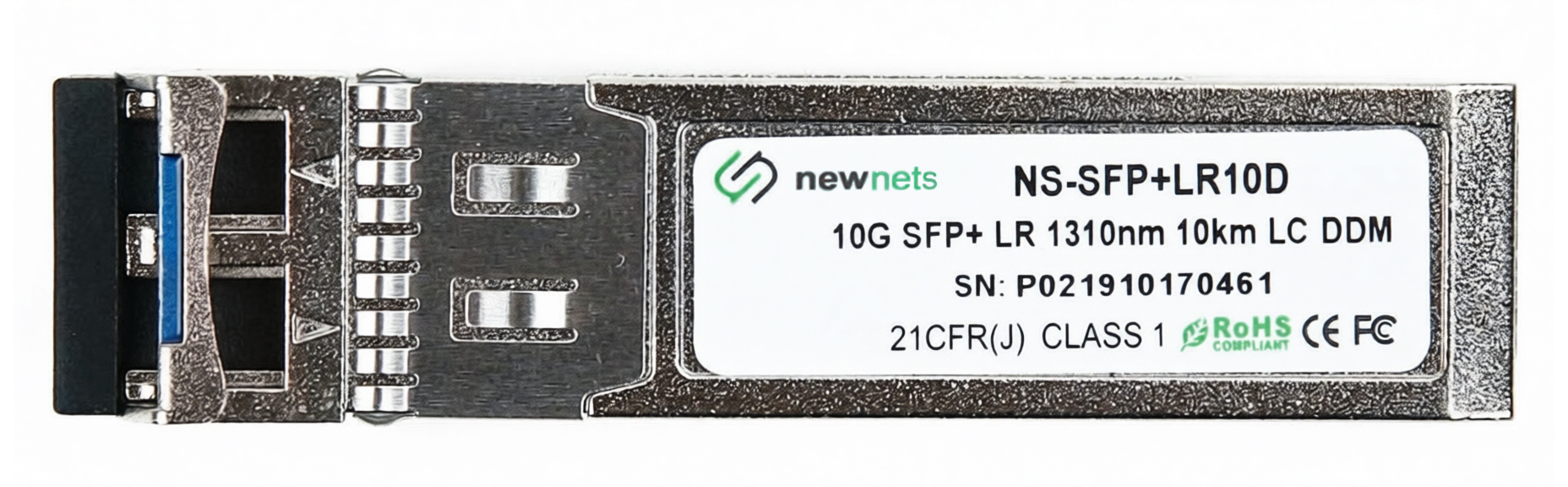

Оптический трансивер NS-SFP+10G-LR10D, дальность до 10km, длина волны 1310nm, LC, DDM

Артикул: NS-SFP+10G-LR10D
Оптический трансивер NS-SFP+10G-LR10D, дальность до 10km, длина волны 1310nm, LC, DDM
Оптический трансивер NS-SFP+10G-LR10D, дальность до 10km, длина волны 1310nm, LC, DDM
Оптический трансивер NS-SFP+10G-LR10D, дальность до 10km, длина волны 1310nm, LC, DDM
Оптический трансивер NS-SFP+10G-LR10D, дальность до 10km, длина волны 1310nm, LC, DDM
1 624
Цена на сайте не окончательная, уточняйте у менеджера
Наличие на складах:
Москва в наличии
Новосибирск под заказ от 1 дня

Описание

1310нм DFB 10Гб SFP+ трансивер предназначен для передачи и получения оптического сигнала по одномодовому оптическому волокну на длине не более 10 км.

SFP+ LR модуль интерфейса совместим с электрическими характеристиками SFI. Вход передатчика и выход приемника имеют дифференциальное сопротивление 100 Ом. Линии SFI обычно работают на расстоянии более 200 мм при использовании улучшенного материала FR4 или примерно 150 мм на стандартном FR4 с одним разъемом.

Особенности

  • Оптический интерфейс соответствует IEEE 802.3ae 10GBASE-LR
  • Электрический интерфейс соответствует SFF-8431
  • Поддержка «горячей» замены (Hot Pluggable)
  • 1310нм DFB передатчик, PIN фотоприемник
  • Диапазон рабочих температур: от 0 до 70°C
  • Низкое энергопотребление
  • Дальность подключения до 10 км
  • Металлический корпус для снижения электромагнитных помех

Применение

  • 10GBASE-LR на скорости 10.3125 Гбит/с
  • 10GBASE-LW на скорости 9.953 Гбит/с
  • Другие оптические каналы связи

Может использоваться для замены Cisco SFP-10G-LR, а также как аналог Huawei 10G-1310nm-10km-MS-SFP+ или SNR-SFP+LR-10.

Оптические характеристики

Параметр Ед. изм. Значения
Рабочая дальность км 10
Передатчик (Transmit)
Центральная длина волны (диапазон) нм 1260-1355
Коэффициент подавления боковых мод (мин.) дБ 30
Излучаемая мощность
Максимальная дБм +0.5
Минимальная дБм -7.2
Оптическая амплитуда модуляции (OMA) дБм -5.2
OMA минус штраф за мощность (OMA-TDP) (мин.) дБм -6.2
Штраф за передатчик и дисперсию (TDP) дБ 3.2
Ср. мощность выключенного передатчика (макс.) дБм -30
Коэффициент экстинкции (мин.) дБ 3.5
Относительный интенсивный шум (RIN12 OMA) (макс.) дБ/Гц -128
Допуск на обратные оптические потери (мин.) дБ 12
Приемник (Receiver)
Центральная длина волны (диапазон) нм 1260-1355
Перегрузка приемника (макс.) по ср. мощности дБм 0.5
Чувствительность приемника (мин.) по ср. мощности дБм -14.4
Чувствительность приемника (макс.) по OMA дБм -12.6
Отражательная способность приемника (макс.) дБ -12
Чувствительность в условиях помех (макс.) по OMA дБм -10.3
Штраф за вертикальное закрытие "глаза" (мин.) дБ 2.2
Джиттер "глаза" в условиях помех (мин.) Uip-p 0.7
Верхняя частота среза эл. сигнала 3 дБ (макс.) ГГц 12.3
Мощность приемника (порог повреждения, макс.) дБм 1.5

Электрические характеристики

Параметр Символ Мин. Тип. Макс. Ед. изм.
Скорость передачи данных - - 10.3125 - Гбит/с
Энергопотребление - - 1200 1500 мВт
Передатчик (Transmitter)
Допуск несимметричного выходного напряжения - -0.3 - 4.0 В
Допуск синфазного напряжения - 15 - - мВ
Вх. дифференциальное напряжение Tx VI 400 - 1600 мВ
Ошибка передатчика (Tx Fault) VoL -0.3 - 0.4 В
Джиттер вх. данных (Data Dependent) DDJ - - 0.10 UI
Суммарный джиттер вх. данных TJ - - 0.28 UI
Приемник (Receiver)
Допуск несимметричного выходного напряжения - -0.3 - 4.0 В
Вых. дифференциальное напряжение Rx Vo 300 - 850 мВ
Время нарастания и спада вых. сигнала Rx Tr/Tf 30 - - пс
Суммарный джиттер TJ - - 0.70 UI
Детерминированный джиттер DJ - - 0.42 UI
