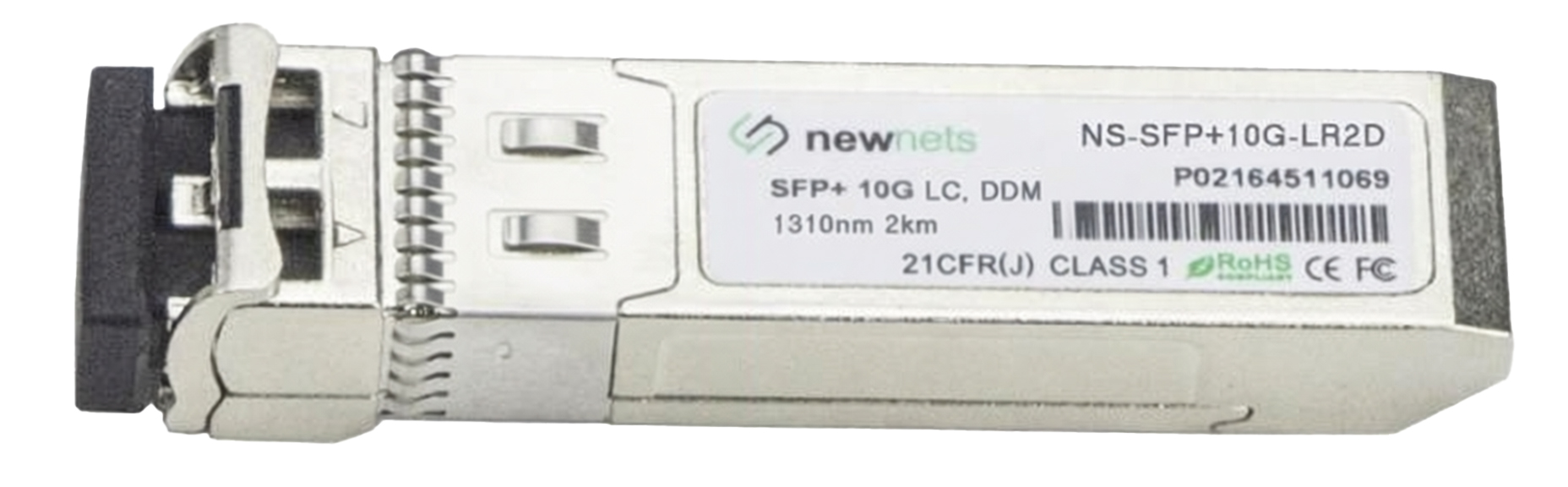

Официальный партнер EltexОптический трансивер NS-SFP+10G-LR2D, дальность до 2km, длина волны 1310nm, LC, DDM
Описание
1310нм DFB 10Гб SFP+ трансивер предназначен для передачи и получения оптического сигнала по одномодовому оптическому волокну на расстояние не более 2 км.
SFP+ LR модуль интерфейса совместим с SFI электрическими характеристиками.
Особенности
- Оптический интерфейс согласован с IEEE 802.3ae 10GBASE-LR
- Электрический интерфейс согласован с SFF-8431
- Горячая замена
- 1310нм DFB передатчик, PIN фотоприемник
- Рабочие температуры 0 .. +70 °C
- Низкое энергопотребление
- Дальность подключения не более 2 км
- Металлический корпус
Применение
- 10GBASE-LR at 10.3125Gbps
- 10GBASE-LW at 9.953Gbps
- Other optical links
Может использоваться как аналог SNR-SFP+LR-2
Оптические характеристики
| Parameter | Unit | Values |
|---|---|---|
| Operating Reach | Km | 2 |
| Transmit | ||
| Center wavelength(range) | nm | 1310 |
| Side Mode Suppression Ratio(min) | dB | 30 |
| Launched power | ||
| Maximum | dBm | +0.5 |
| Minimum | dBm | -7.2 |
| OMA | dBm | -5.2 |
| OMA-TPD(min) | dBm | -6.2 |
| Transmitter and dispersion penalty | dB | 3.2 |
| Average launch power of OFF transmitter(max) | dBm | -30 |
| Extinction ratio(min) | dB | 3.5 |
| RIN12 OMA(max) | dB/Hz | -128 |
| Optical Return Loss Tolerance(min) | dB | 12 |
| Receiver | ||
| Center wavelength(range) | nm | 1310 |
| Receive overload(max) in average power | dBm | 0.5 |
| Receiver sensitivity(min) in average power | dBm | -14.4 |
| Receiver sensitivity(max) in OMA | dBm | -12.6 |
| Receiver reflectance(max) | dB | -12 |
| Stressed receiver sensitivity(max) In OMA | dBm | -10.3 |
| Vertical eye closure penalty(min) | dB | 2.2 |
| Stressed eye jitter(min) | Uip-p | 0.7 |
| Receive electrical 3dB upper cutoff frequency (max) | GHz | 12.3 |
| Receiver power (damage,Max) | dBm | 1.5 |
Электрические характеристики
| Parameter | Symbol | Min. | Typical | Max | Unit |
|---|---|---|---|---|---|
| Data Rate | - | - | 10.3125 | - | Gbps |
| Power Consumption | - | - | 1200 | 1500 | mW |
| Transmitter | |||||
| Single Ended Output Voltage Tolerance | - | -0.3 | - | 4.0 | V |
| C common mode voltage tolerance | - | 15 | - | - | mV |
| Tx Input Diff Voltage | VI | 400 | - | 1600 | mV |
| Tx Fault | VoL | -0.3 | - | 0.4 | V |
| Data Dependent Input Jitter | DDJ | - | - | 0.10 | UI |
| Data Input Total Jitter | TJ | - | - | 0.28 | UI |
| Receiver | |||||
| Single Ended Output Voltage Tolerance | - | -0.3 | - | 4.0 | V |
| Rx Output Diff Voltage | Vo | 300 | - | 850 | mV |
| Rx Output Rise and Fall Time | Tr/Tf | 30 | - | - | Ps |
| Total Jitter | TJ | - | - | 0.70 | UI |
| Deterministic Jitter | DJ | - | - | 0.42 | UI |
