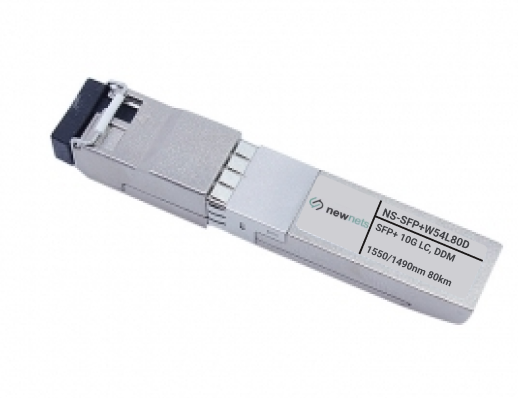

Оптический трансивер NS-SFP+W54L80D, 10G Tx/Rx:1550/1490nm 80km, LC, DDM
Описание модуля SFP 10G
Features
SFP MSA package with single LC connector
Typical bidi 1490/1550nm and 1550nm/1490nm for commission
APD receiver for high sensitivity
Very low EMI and excellent ESD protection
Digital Diagnostic Monitor Interface
Hot pluggable
Support 9.95Gb/s to 11.1Gb/s serial optical interface
Up to 80km distance
Compliant with SFP+ MSA
High transmission margin
+3.3V single power supply
Below <1.5W power consumption
Applications
10GBASE-BX at 10.3125 Gb/s
Other optical link
Standard
SFF-8472 reversion 9.5 compliant
IEEE802.3-2005 compliant
Telcordia GR-468-CORE compliant
FCC 47 CFR Part 15,Class B compliant
FDA 21 CFR 1040.10 and 1040.11,class1 compliant
RoHS compliant
Functional Diagram
Absolute maximum ratings
|
Parameter |
Symbol |
Min. |
Max. |
Unit |
Note |
|
Supply Voltage |
Vcc |
-0.5 |
4.0 |
V |
|
|
Storage Temperature |
|
-40 |
85 |
°C |
|
|
Relative Humidity |
|
|
85 |
% |
|
Gereral operating characteristics
|
Parameter |
Symbol |
Min. |
Typ |
Max. |
Unit |
Note |
|
|
Data Rate |
Ethernet |
|
|
10.3125 |
|
Gb/s |
|
|
Fiber Channel |
|
|
9.953 |
|
|
||
|
Supply Voltage |
Vcc |
3.13 |
3.3 |
3.47 |
V |
|
|
|
Supply Current |
Icc5 |
|
|
500 |
mA |
|
|
|
Operating Case Temp. |
Tc |
0 |
|
70 |
°C |
|
|
Electrical input/output characteristics
- Transmitter
|
Parameter |
Symbol |
Min. |
Typ |
Max. |
Unit |
Note |
|
|
Diff. input voltage swing |
|
120 |
|
820 |
mVpp |
1 |
|
|
Tx Disable input |
H |
VIH |
2.0 |
|
Vcc+0.3 |
V |
|
|
L |
VIL |
0 |
|
0.8 |
|||
|
Tx Fault output |
H |
VOH |
2.0 |
|
Vcc+0.3 |
V |
2 |
|
L |
VOL |
0 |
|
0.8 |
|||
|
Input Diff. Impedance |
Zin |
|
100 |
|
Ω |
|
|
- Receiver
|
Parameter |
Symbol |
Min. |
Typ |
Max. |
Unit |
Note |
|
|
Diff. output voltage swing |
|
340 |
650 |
800 |
mVpp |
3 |
|
|
Rx LOS Output |
H |
VOH |
2.0 |
|
Vcc+0.3 |
V |
2 |
|
L |
VOL |
0 |
|
0.8 |
|
||
Optical characteristics
- Transmitter (0~70℃@10.3125Gb/s)
|
Parameter |
Symbol |
Min. |
Typ |
Max. |
Unit |
Note |
|
Operating Wavelength |
|
|
1490/1550 |
|
nm |
1 |
|
Ave. output power (Enabled) |
Po |
+1 |
|
+6 |
dBm |
2 |
|
Extinction Ratio |
ER |
5 |
|
|
dB |
2 |
|
RMS spectral width |
Δλ |
|
|
1 |
nm |
|
|
Rise/Fall time (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
3 |
|
Optical modulation amplitude |
OMA |
-4.8 |
|
|
dBm |
|
|
Dispersion penalty |
|
|
|
3 |
dB |
|
|
Output Optical Eye |
IEEE 802.3-2005 Compliant |
|||||
- Receiver (0~70℃@10.3125Gb/s)
|
Parameter |
Symbol |
Min. |
Typ |
Max. |
Unit |
Note |
|
Operating Wavelength |
|
|
1550/1490 |
|
nm |
1 |
|
Sensitivity |
Psen |
|
|
-22 |
dBm |
4 |
|
Min. overload |
Pimax |
-7 |
|
|
dBm |
|
|
LOS Assert |
Pa |
-40 |
|
|
dBm |
|
|
LOS De-assert |
Pd |
|
|
-22 |
dBm |
|
|
LOS Hysteresis |
Pd-Pa |
0.5 |
|
4 |
dB |
|
Serial interface for id and ddm
- Serial Interface for ID and DDM
The serial ID information of the SFP modules and Digital Diagnostic Monitor parameters can be accessed through the I2C interface at address A0h and
A2h. The memory is mapped in Table 1. Detailed ID information(A0h) And the DDM specification(A2h). For more details of the memory map and
byte definitions, please refer to the SFF-8472 (Rev 9.3, Aug. 2002), “Digital Diagnostic Monitoring Interface for Optical
Transceivers”.
The DDM parameters have been internally calibrated.
(Specific Data Field Descriptions)
Pin definitions and functions
Typical interface circuit
Recommended power supply filter
Package dimensions
Ordering information
|
Part Number |
Description |
|
NS-SFP+W45L80D |
SFP+ BiDi,T1490/R1550,10.3125Gbps, 80KM,0~70℃, with DDM |
|
NS-SFP+W54L80D |
SFP+ BiDi,T1550/R1490,10.3125Gbps, 80KM,0~70℃, with DDM |
