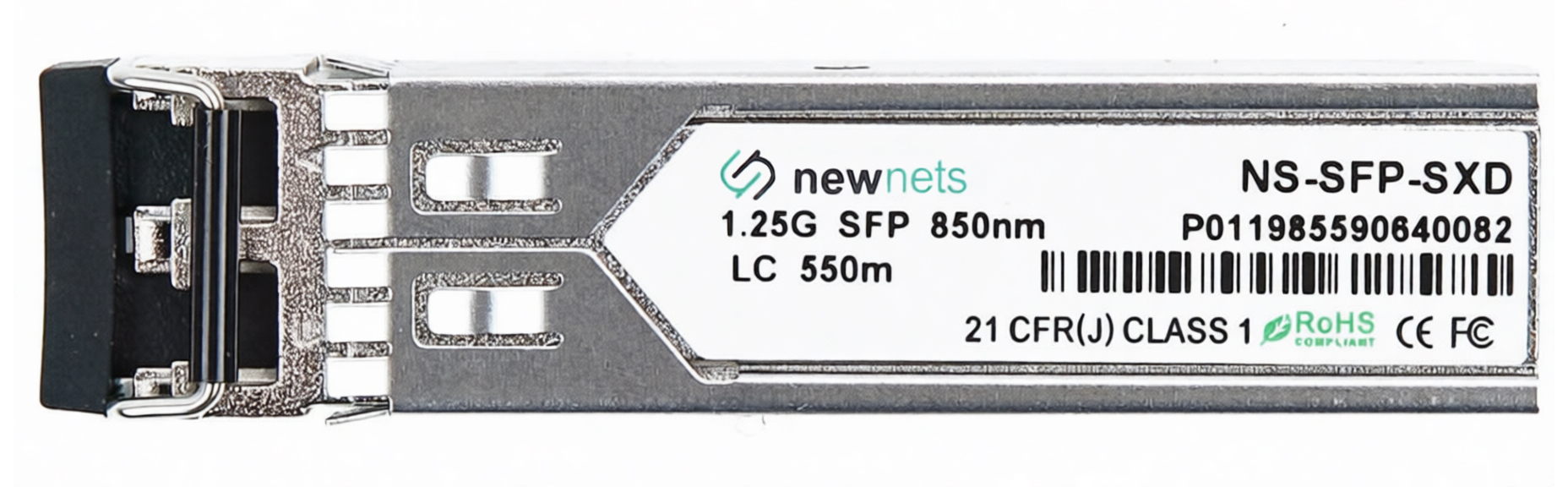

Официальный партнер EltexОптический трансивер NS-SFP-1.25G-SXD дальность до 550m, длина волны 850nm, MM, LC, DDM
Цена на сайте не окончательная, уточняйте у менеджера
Описание
Высокопроизводительные SFP трансиверы — модули, поддерживающие скорость передачи данных 1.25 Гбит/с и дальность передачи до 550 м по многомодовому волокну (MMF).
Трансивер состоит из трех частей: лазерного передатчика VCSEL, PIN-фотодиода в сочетании с трансимпедансным предусилителем (TIA) и блока управления MCU.
Все модули соответствуют требованиям лазерной безопасности Класса I. Трансивер совместим с соглашениями SFP Multi-Source Agreement (MSA) и SFF-8472.
Особенности
- Скорость передачи данных 1.25 Гбит/с
- 850 нм VCSEL лазер и PIN фотоприемник
- Соответствие SFP MSA и SFF-8472, дуплексный разъем LC
- Цифровой диагностический мониторинг (DDM): внутренняя или внешняя калибровка
- Передача до 500 м по многомодовому волокну (MMF) 50/125 мкм
- Передача до 300 м по многомодовому волокну (MMF) 62.5/125 мкм
- Совместимость с RoHS
- Напряжение питания +3,3 В
- Рабочие температуры:
- Стандартная (Standard): от 0 до +70°C
- Расширенная (Extended): от -20 до +85°C
- Промышленная (Industrial): от -40 до +85°C
Применение
- Gigabit Ethernet
- Fiber Channel
- Интерфейсы коммутатор-коммутатор
- Приложения с коммутируемой объединительной платой
- Интерфейсы маршрутизатор/сервер
Оптические и электрические характеристики
| Параметр | Символ | Мин. | Тип. | Макс. | Ед. изм. | |
|---|---|---|---|---|---|---|
| Передатчик (Transmitter) | ||||||
| Центральная длина волны | λc | 830 | 850 | 860 | нм | |
| Ширина спектра (RMS) | ∆λ | - | - | 0,85 | нм | |
| Подавление побочных мод | SMSR | 30 | - | - | дБ | |
| Средняя выходная мощность | Pout | -9,5 | - | -3,5 | дБм | |
| Коэффициент экстинкции | ER | 9 | - | - | дБ | |
| Время нарастания/спада (20%~80%) | tr/tf | - | - | 0.26 | нс | |
| Размах дифференциального входа | Vin | 400 | - | 1800 | мВ | |
| Входной дифференциальный импеданс | Zin | 90 | 100 | 110 | Ω | |
| Выключение передатчика (TX Disable) | Выключен | - | 2.0 | - | Vcc | В |
| Включен | - | 0 | - | 0.8 | В | |
| Отказ передатчика (TX Fault) | Отказ | - | 2.0 | - | Vcc | В |
| Норма | - | 0 | - | 0.8 | В | |
| Приемник (Receiver) | ||||||
| Центральная длина волны | λc | 770 | - | 860 | нм | |
| Чувствительность приемника | Pmin | - | - | -18 | дБм | |
| Перегрузка приемника | Pmax | 0 | - | - | дБм | |
| Порог снятия аварии (LOS De-Assert) | LOSD | - | - | -18 | дБм | |
| Порог фиксации аварии (LOS Assert) | LOSA | -35 | - | - | дБм | |
| Гистерезис LOS | - | 1 | - | 4 | дБ | |
| Размах дифференциального выхода | Vout | 400 | 800 | 1800 | мВ | |
| Потеря сигнала (LOS) | Высокий (High) | 2.0 | - | Vcc | В | |
| Низкий (Low) | - | - | 0.8 | В | ||
