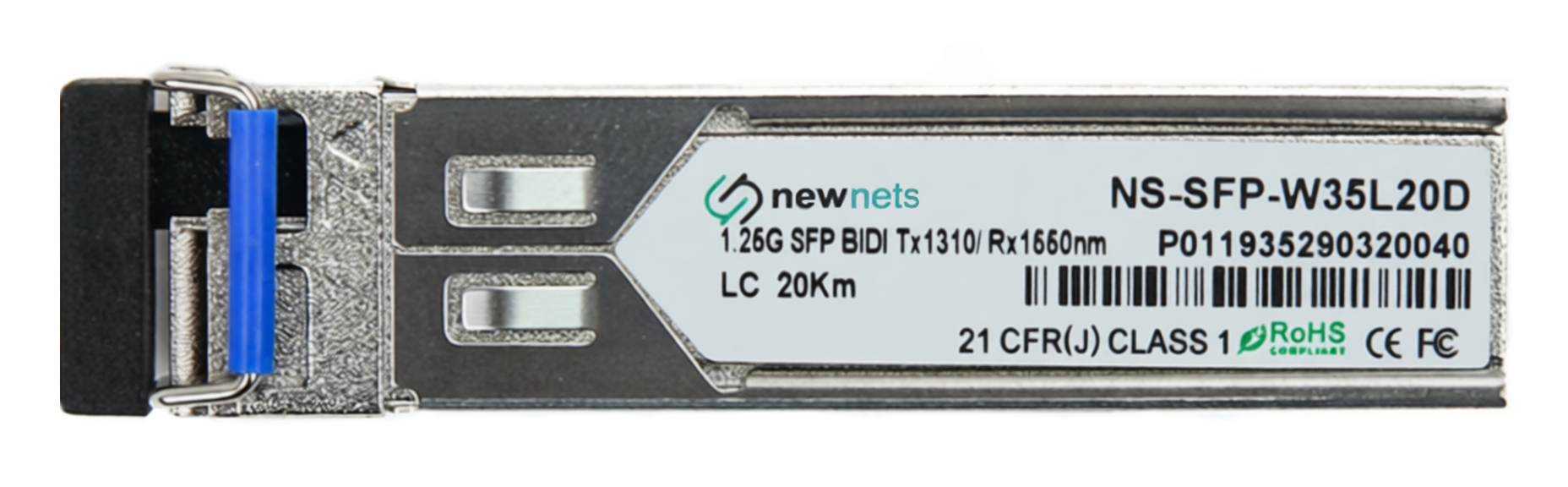

Официальный партнер EltexОптический трансивер NS-SFP-1.25G-W35L20D, 1.25G Tx/Rx: 1310/1550nm 20km LC, DDM
Цена на сайте не окончательная, уточняйте у менеджера
Описание
Оптические трансиверы SFP (Small Form-factor Pluggable) предназначены для установки в слот маршрутизатора или коммутатора и обеспечивают подключение его к оптическому волокну, выступающему в роли сетевого кабеля. Допускается «горячая» замена модуля без выключения электропитания оборудования (hot-swap).
Данный оптический модуль работает на волнах TX/Rx 1310/1550 и обладает максимальной дальностью передачи данных 20 км.
В передатчике установлен лазер класса 1 согласно международному стандарту безопасности IEC 60825.
Особенности
- Двойная скорость передачи данных 1.25 Гбит/с / 1.063 Гбит/с
- 1310 нм DFB-лазер и PIN-фотодетектор для дистанции до 20 км
- Совместимость со спецификациями SFP MSA и SFF-8472 с симплексным разъемом LC
- Совместимость со стандартом SONET OC-24-LR-1
- Соответствие директиве RoHS
- Цифровой диагностический мониторинг (DDM): внутренняя или внешняя калибровка
- Источник питания +3,3 В
- Рабочие температуры от 0 до +70°C
Применение
- Gigabit Ethernet
- Fibre Channel
- Интерфейс коммутатор-коммутатор
- Приложения для коммутируемых объединительных плат
- Интерфейс маршрутизатор/сервер
Оптические и электрические характеристики
| Параметр | Символ | Мин. | Тип. | Макс. | Ед. изм. | |
|---|---|---|---|---|---|---|
| Передатчик (Transmitter) | ||||||
| Центральная длина волны | λc | 1530 | 1550 | 1570 | нм | |
| Ширина спектра (RMS) | ∆λ | - | - | 1 | нм | |
| Коэффициент подавления боковых мод | SMSR | 30 | - | - | дБ | |
| Средняя выходная мощность | Pout | -2 | - | +3 | дБм | |
| Коэффициент экстинкции | ER | 9 | - | - | дБ | |
| Время нарастания/спада сигнала (20%~80%) | tr/tf | - | - | 0.26 | нс | |
| Дифференциальный размах входного напряжения | Vin | 400 | - | 1800 | мВ | |
| Входное дифференциальное сопротивление | Zin | 90 | 100 | 110 | Ом | |
| TX Disable (Отключение) | Выключено | - | 2.0 | - | Vcc | В |
| Включено | - | 0 | - | 0.8 | В | |
| TX Fault (Ошибка TX) | Ошибка | - | 2.0 | - | Vcc | В |
| Норма | - | 0 | - | 0.8 | В | |
| Приемник (Receiver) | ||||||
| Центральная длина волны | λc | 1260 | - | 1360 | нм | |
| Чувствительность приемника | - | - | - | -25 | дБм | |
| Перегрузка приемника | - | -3 | - | - | дБм | |
| Порог восстановления сигнала (LOS De-Assert) | LOSD | - | - | -31 | дБм | |
| Порог потери сигнала (LOS Assert) | LOSA | -35 | - | - | дБм | |
| Гистерезис LOS | - | 1 | - | 4 | дБ | |
| Дифференциальный размах выходного напряжения | Vout | 400 | 0 | 1800 | мВ | |
| LOS (Сигнал потери связи) | Высокий (High) | 2.0 | - | Vcc | В | |
| Низкий (Low) | - | - | 0.8 | В | ||
