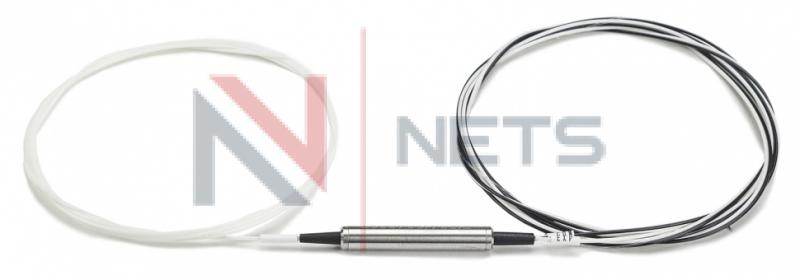

CWDM фильтр 1350nm, гильза, оболочка 0.9mm, 1m

Артикул: NS-FC35
2 451 руб.
Нашли цену дешевле?
- + шт Купить Добавлено Быстрый заказ
Зарегистрируйтесь, чтобы получить скидку!

CWDM фильтр 1350nm

Описание

Оптический фильтр CWDM служит для изготовления CWDM-мультиплексора/демультиплексораMUX/DMUX и CWDM-мультиплексора ввода/вывода OADM.

Это пассивный оптический элемент для объединения или разделения оптических сигналов с разными длинами волн в составе CWDM-систем уплотнения.

Технология производства: конкопленочный фильтр Thin Film Filter (TFF). Своим успехом эти элементы обязаны удачному сочетанию 2х хорошо отработанных технологий: нанесения многослойных интерференционных покрытий и ввода света в волокно с помощью градиентных линз.

TFF-фильтр можно рассмотреть как базовое 3-х портовое устройство:

  • входной порт
  • порт ввода/вывода
  • транзитный порт

Модули с несколькими портами ввода/вывода изготавливают путем каскадирования нескольких TFF-фильтров.

Применение

  • Изготовление CWDMMUX/DMUX
  • Изготовление CWDMOADM
  • Возможно размещение в 19” боксах или в оптических муфтах

Технические характеристики:

Рабочий диапазон длин волн, нм

1260..1620

Несущая длина волны, нм

1270,1290,1310,1330,1350,1370,

1390,1410,1430,1450,1470,1490,

1510,1530,1550,1570,1590,1610

Отклонение несущей от номинальной

±0.5нм

Ширина полосы пропускания на уровне -0.5дБ

±7нм

Вносимые потери

Pass-порт

≤0.60дБ

Reflect-порт

≤0.35дБ

Изоляция

Pass-порт

≥ 30дБ

Reflect-порт

≥ 14дБ

Возвратные потери

≥ 50дБ

Рабочий диапазон температур

-40..+70 ℃

Температура хранения

-40 to +85℃

Тип волокна

SMF-28e, 9/125 мкм

Тип, длина портов

0.9 мм loose tube,1м,

Тип коннекторов

-

Габаритный размер

Φ5.5 x 38mm





Гарантийный срок
1 год
Рабочий диапазон длин волн, нм
1
Несущая длина волны, нм
1
Отклонение несущей от номинальной
±
Ширина полосы пропускания на уровне -0.5дБ
±
Вносимые потери (Pass-порт/ Reflect-порт)
<
Изоляция (Pass-порт/ Reflect-порт)
>
Возвратные потери
>
Рабочий диапазон температур
-
Температура хранения
-
Тип волокна
S
Тип, длина портов
0
Тип коннекторов
-
Габаритный размер
? 5.5 x 38mm
