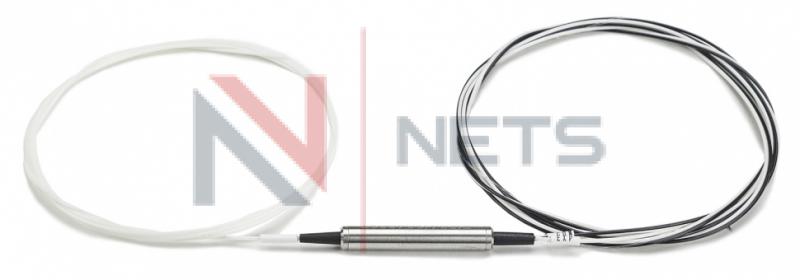

Оптический фильтр CWDM служит для изготовления CWDM-мультиплексора/демультиплексораMUX/DMUX и CWDM-мультиплексора ввода/вывода OADM.
Это пассивный оптический элемент для объединения или разделения оптических сигналов с разными длинами волн в составе CWDM-систем уплотнения.
Технология производства: конкопленочный фильтр Thin Film Filter (TFF). Своим успехом эти элементы обязаны удачному сочетанию 2х хорошо отработанных технологий: нанесения многослойных интерференционных покрытий и ввода света в волокно с помощью градиентных линз.
TFF-фильтр можно рассмотреть как базовое 3-х портовое устройство:
Модули с несколькими портами ввода/вывода изготавливают путем каскадирования нескольких TFF-фильтров.
Рабочий диапазон длин волн, нм | 1260..1620 | |
Несущая длина волны, нм | 1270,1290,1310,1330,1350,1370, 1390,1410,1430,1450,1470,1490, 1510,1530,1550,1570,1590,1610 | |
Отклонение несущей от номинальной | ±0.5нм | |
Ширина полосы пропускания на уровне -0.5дБ | ±7нм | |
Вносимые потери | Pass-порт | ≤0.60дБ |
Reflect-порт | ≤0.35дБ | |
Изоляция | Pass-порт | ≥ 30дБ |
Reflect-порт | ≥ 14дБ | |
Возвратные потери | ≥ 50дБ | |
Рабочий диапазон температур | -40..+70 ℃ | |
Температура хранения | -40 to +85℃ | |
Тип волокна | SMF-28e, 9/125 мкм | |
Тип, длина портов | 0.9 мм loose tube,1м, | |
Тип коннекторов | - | |
Габаритный размер | Φ5.5 x 38mm |
