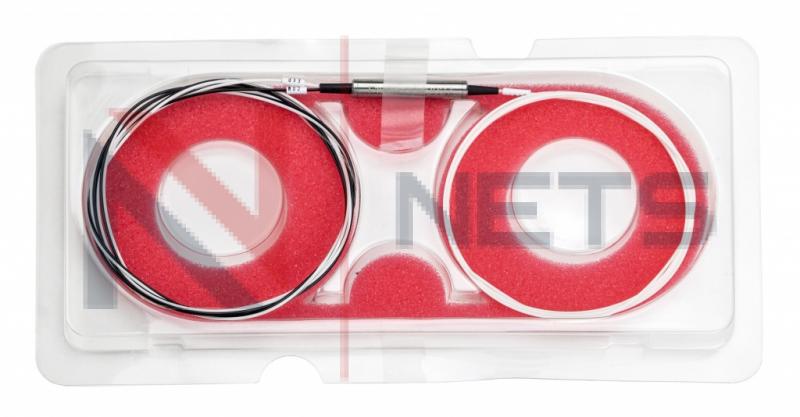

Узкополосный фильтр DWDM, 48 канал , гильза, оболочка 0.9mm, 1m
Наличие на складах:
Описание
WDM-фи́льтр (WDM-ответвитель, Wavelength Division Multiplexing — спектральное уплотнение каналов) — устройство, предназначенное для разделения нескольких лучей с разной длиной волны (каналов), распространяющихся по одному оптическому волокну.
Оптический фильтр DWDM предназначен для организации ввода или вывода оптического сигнала на заданной длине волны из оптического волокна, в волоконно оптической системе DWDM.
WDM-фильтры предназначены для изготовления таких устройства как DWDM-мультиплексора/демультиплексора и OADM-мультиплексора ввода/вывода.
Оптический фильтр, извлекая сигнал на фиксированной длине волны, остальное излучение пропускает без изменений. Устройство не требует электропитания, и является полностью пассивным элементом.
Оптический фильтр DWDM имеет полосу пропускания около 0,8 нм. Данную особенность необходимо учитывать при построении гибридных систем «DWDM+CWDM», в которых используются устройства с более широкой полосой пропускания (7нм для CWDM).
Технология производства: тонкопленочный фильтр Thin Film Filter (TFF). Своим успехом эти элементы обязаны удачному сочетанию 2х хорошо отработанных технологий: нанесения многослойных интерференционных покрытий и ввода света в волокно с помощью градиентных линз.
TFF-фильтр можно рассмотреть как базовое 3х портовое устройство:
- входной порт
- порт ввода/вывода
- транзитный порт.
Модули с несколькими портами ввода/вывода изготавливают путем каскадирования нескольких TFF-фильтров.
Особенности
· Возможность использовать как мультиплексор или демультиплексор и OADM
· Пассивное устройство, не требует электропитания
· Низкие вносимые потери
· Независимость от протоколов передачи
· Без разъемов, длина волокна 1 метр
· Изготовлены в соответствие рекомендацией RoHS
· Возможность размещения в муфтах или 19” боксах.
Наименование* | Артикул | Длина волны (нм) |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 16 | NS-FD16 | 1564,68 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 17 | NS-FD17 | 1563,86 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 18 | NS-FD18 | 1563,05 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 19 | NS-FD19 | 1562,23 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 20 | NS-FD20 | 1561,42 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 21 | NS-FD21 | 1560,61 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 22 | NS-FD22 | 1559,79 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 23 | NS-FD23 | 1558,98 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 24 | NS-FD24 | 1558,17 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 25 | NS-FD25 | 1557,36 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 26 | NS-FD26 | 1556,55 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 27 | NS-FD27 | 1555,75 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 28 | NS-FD28 | 1554,94 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 29 | NS-FD29 | 1554,13 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 30 | NS-FD30 | 1553,33 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 31 | NS-FD31 | 1552,52 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 32 | NS-FD32 | 1551,72 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 33 | NS-FD33 | 1550,92 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 34 | NS-FD34 | 1550,12 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 35 | NS-FD135 | 1549,32 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 36 | NS-FD36 | 1548,51 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 37 | NS-FD37 | 1547,72 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 38 | NS-FD38 | 1546,92 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 39 | NS-FD39 | 1546,12 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 40 | NS-FD40 | 1545,32 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 41 | NS-FD41 | 1544,53 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 42 | NS-FD42 | 1543,73 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 43 | NS-FD43 | 1542,94 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 44 | NS-FD44 | 1542,14 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 45 | NS-FD45 | 1541,35 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 46 | NS-FD46 | 1540,56 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 47 | NS-FD47 | 1539,77 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 48 | NS-FD48 | 1538,98 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 49 | NS-FD49 | 1538,19 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 50 | NS-FD50 | 1537,40 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 51 | NS-FD51 | 1536,61 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 52 | NS-FD52 | 1535,82 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 53 | NS-FD53 | 1535,04 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 54 | NS-FD54 | 1534,25 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 55 | NS-FD55 | 1533,47 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 56 | NS-FD56 | 1532,68 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 57 | NS-FD57 | 1531,90 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 58 | NS-FD58 | 1531,12 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 59 | NS-FD59 | 1530,33 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 60 | NS-FD60 | 1529,55 |
Оптический фильтр DWDM, сетка частот 100ГГц, канал 61 | NS-FD61 | 1528,77 |
Параметр | Единицы | Значение | |
Центральная длина волны | nm | CH16~CH61 (ITU) | |
Разнос каналов | nm | 0.8 | |
Ширина спектра @-0.5dB | nm | ≥0.22 | |
Pass Channel | Вносимые потери | dB | ≤1.0 (0.6) |
Изоляция смежных/не смежных каналов | ≥25/35 | ||
Отклонение | ≤0.3 | ||
Reflect Channel | Вносимые потери | dB | ≤0.6 (0.25) |
Изоляция | ≥10 (18) | ||
Возвратные потери/направленность | dB | ≥45/50 | |
Поляризационные потери | dB | ≤0.1 | |
Влияние температуры на вносимые потери | dB/°C | ≤0.005 | |
Максимальная вводимая мощность | mW | 300 | |
Рабочая температура | °C | -5°C ~ +70°C | |
Температура хранения | °C | -40°C ~ +85°C | |
Тип волокна | SMF-28e, 9/125 µm | ||
Тип, длина портов | mm | 0.9mm loose tube,1 m | |
Габаритный размер | mm | Φ5.5 x 38 | |
