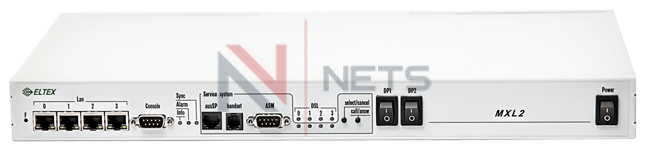

SHDSL-модем MXL2-2, базовый блок, 4хRJ45 (LAN), 2 места для субмодулей М4Е1/4И15, 2 интерфейса SHDSL

Элтекс
Артикул: MXL2-2
Зарегистрируйтесь, чтобы получить скидку!

Описание

SHDSL-модемы MXL2-2 предназначены для организации новых цифровых трактов по физическим линиям и для увеличения пропускной способности существующих систем по технологии G.shdsl, позволяющей достигнуть максимальной скорости передачи данных до 11,4 Мбит/с по одной паре (стандарт ITU-T G.991.2). Для данных устройств расширен набор сетевых функций модемов – добавлен DHCP-сервер, функции firewall, NAT, связывание интерфейсов в единый канал передачи данных (bonding).
При создании цифровой системы передачи семейства MXL были учтены все требования, предъявляемые к устройствам подобного класса.

Подсистема ДП

Для оптимальной реализации конкретной системы связи система ДП в MXL сделана модульной, что дополнительно повышает ремонтопригодность. Возможна установка одного или двух субмодулей ДП. Каждый субмодуль обслуживает одно направление и работает по одно- или двухпарной схеме. Встроенная функция переполюсовки позволяет легко определить последний рабочий участок тракта передачи.

Аналоговая служебная связь

Применяется для общения с персоналом, ведущим работы на тракте с ближайшего рабочего регенерационного пункта в случае нарушения работы цифровой системы передачи. Система аналоговой служебной связи состоит из двух частей - трансформаторной развязки с линией в модеме и автономного блока аналоговой связи (АСМ) с усилителем и микрофоном у оператора, подключаемого к специальному разъему оборудования. Функционал опционален.

 Цифровая служебная связь

Для оперативного общения обслуживающего персонала на разных концах тракта без прерывания связи в состав оборудования был включен функциональный узел цифровой служебной связи ЦСС. Доступ к ЦСС и выбор тракта передачи легко осуществляется с передней панели оборудования, разговор может вестись с помощью микротелефонной гарнитуры или через громкоговорящую связь. Для работы используется один из разговорных каналов потока.

Телеметрия

Для контроля состояния объекта и выдачи аварийной информации на вышестоящий объект в оборудование заложены 2 датчика телеметрии, а для управления устройствами на объекте - 2 реле с «сухими» контактами.

Удаленный мониторинг и управление

Вся настройка удаленного и местного полукомплекта может осуществляться через Web-интерфейс, telnet или консоль. Также дистанционно можно организовать локальный или удаленный loopback.

Преимущества

  • модем МХL может выступать в роли транспорта для передачи цифровых потоков и абонентских линий, так и в роли медиа-конвертора для передачи кадров Ethernet в современных сетях NGN;
  • дистанционное питание до 6-ти регенераторов с одной стороны;
  • напряжение дистанционного питания +/- 300 В;
  • устройства работают под управлением операционной системы Linux;
  • определение места обрыва линии с точностью до регенерационного участка;
  • цифровая служебная связь;
  • возможность организации VLAN;
  • поддержка функции маршрутизации уровня 2 при передаче данных Ethernet по линиям DSL/E1;
  • дополнительные функции оборудования (маршрутизация, DHCP сервер и прочее);
  • единая система мониторинга.

Технические характеристики

  • 2 интерфейса SHDSL, SHDSL.bis, до 11.4 Мбит/с по одной паре
  • Режим работы двухпарный
  • Линейный код TC-PAM 4/8/16/32/64/128
  • Диапазон скоростей связи по одному каналу 192-11392 кбит/сек
  • Шаг изменения скорости 64 кбит/сек
  • Максимальное сопротивление шлейфа 1 кОм
  • Выходное напряжение ДП ± 150 В/±300 В
  • Максимальный ток ДП 60мА/100мА
  • Выходное напряжение источника тока обтекания 36 …72 В
  • Величина тока обтекания 4..8 мА



4 интерфейса Ethernet

  • Тип разьема RJ-45
  • cкорость передачи 10/100Мбит/сек
  • автоопределение, дуплекс/полудуплекс
  • поддержка стандартов 10Base T/100Base TX
  • емкость таблицы MAC-адресов 2K
  • максимальное количество VLAN 64



Функциональные характеристики

  • коммутатор L2
  • поддержка VLAN 802.1q
  • поддержка firewall и NAT
  • встроенный сервер DHCP
  • связывание сетевых интерфейсов (bonding)



Общие параметры

  • Напряжение питания -(36 В…72 В) постоянного тока
  • Рабочий диапазон температур от +5° до +30°С
  • Потребляемая мощность не более 160 Вт, включая ДП
  • Относительная влажность до 80%
  • Габариты 485x270x40 мм


Производитель
Eltex
