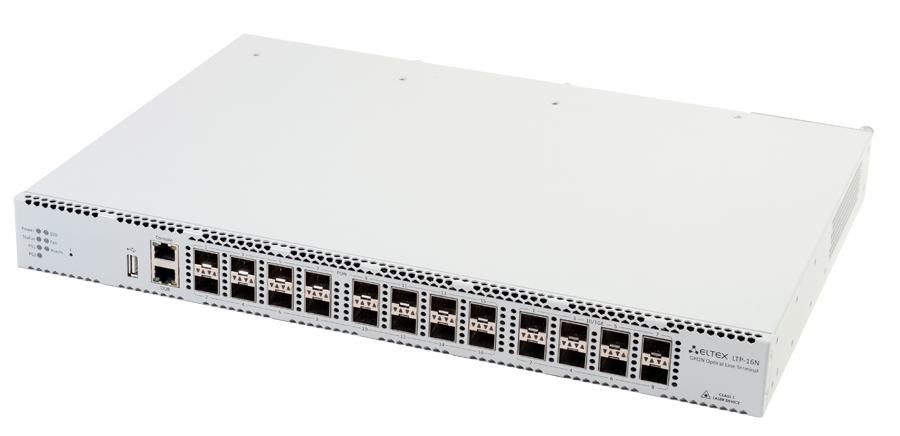

Станционное оборудование OLT LTP-16N

Элтекс
Артикул: LTP-16N
Зарегистрируйтесь, чтобы получить скидку!
Станционное оборудование (OLT) предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON).

 Интерфейсы GPON служат для подключения оптической распределительной сети (PON). К каждому интерфейсу можно подключить до 128 абонентских оптических терминалов по одному волокну. Выход в транспортную сеть оператора реализуется посредством 10 Gigabit uplink интерфейсов.


Применение OLT LTP позволяет оператору строить масштабируемые, отказоустойчивые сети «послед-ней мили», отвечающие высоким требованиям к безопасности. OLT осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.

Ключевые преимущества:

  • до 16 портов PON, исполнение 1U
  • резервирование источников питания с возможностью горячей замены
  • удаленное управление посредством CLI, SNMP*
  • соответствие стандартам G.988, G.984.x и TR-156
  • предоставление услуг кабельного телевидения совместно с передачей данных идеальное решение для небольшого поселка или многоквартирного дома
  • Станционное оборудование (OLT) предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON).

Технические характеристики:


Интерфейсы OLT LTP-16N:

  • UpLink: 8 портов 10GBase-X (SFP+)/1000Base-Х(SFP)
  • DownLink : 16 портов 2,5/1,25 Гбит/с GPON
Режимы портов
  • Дуплексный режим 1/10 Гбит/с для оптических портовПараметры SFP PON
  • Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
  • Коэффициент разветвления - до 1:128
  • Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strenghtn Indication)
Class B+
  • Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
  • Максимальная дальность действия: 20 км
  • Передатчик: 1490нм РОС лазер (DFB Laser)
  • Скорость передачи данных: 2488 Мбит/с
  • Средняя выходная мощность: +1,5..+5 дБм
  • Ширина спектральной линии: -20 дБ 1.0 нм
  • Приемник: 1310нм APD/TIA
  • Скорость передачи данных: 1244 Мбит/с
  • Чувствительность приемника: -28 дБм
  • Оптическая перегрузка приемника: -8 дБм
Class C++
  • Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472
  • Максимальная дальность действия: 40 км
  • Передатчик: 1490нм РОС лазер (DFB Laser)
    • Скорость передачи данных: 2488 Мбит/с
    • Средняя выходная мощность: +7..+10 дБм
    • Ширина спектральной линии: -20 дБ 1.0 нм
  • Приемник: 1310 нм APD/TIA
    • Скорость передачи данных: 1244 Мбит/с
    • Чувствительность приемника: -32 дБм
    • Оптическая перегрузка приемника: -12 дБм
    • Динамический диапазон импульсного приемника: 20 дБ
Коммутатор
  • Производительность коммутатора - 120 Гбит/с
  • Таблица MAC-адресов - 64К записей
  • Поддержка VLAN до 4К в соответствии с 802.1Q
Физические параметры
  • Напряжение питания1:
    • 220 В (150-250 В) AC, 50 Гц
    • 48 В (-36..-72 В) DC
  • Потребляемая мощность не более 75 Вт
  • Рабочий диапазон температур: от -5 до 40 C
  • Относительная влажность до 80%
  • Габариты с установленным блоком питания:
  • 430х44х317 мм, 19'’ конструктив, типоразмер 1U
Соответствует стандартам
  • ITU-T G.988 GPON
  • ITU-T G.984x GPON
  • ITU-T G.8032/Y.1344 Ethernet ring protection switching2
  • IEEE 802.3i 10BASE-T Ethernet
  • IEEE 802.3u 100BASE-T Fast Ethernet
  • IEEE 802.3ab 1000BASE-T Gigabit Ethernet
  • IEEE 802.3z Fiber Gigabit Ethernet
  • ANSI/IEEE 802.3 NWay auto-negotiation
  • IEEE 802.3x Full Duplex and flow control2
  • IEEE 802.3ad Link aggregation3
  • IEEE 802.1p Protocol for Traffic Prioritization2
  • IEEE 802.1Q Virtual LANs
  • IEEE 802.1ad Provider Bridges (QinQ)2
  • IEEE 802.1v VLAN Classification by Protocol and Port
  • IEEE 802.3ac VLAN tagging
  • IEEE 802.1d MAC bridges
  • IEEE 802.1w Rapid Reconfiguration of Spanning Tree2
  • IEEE 802.1s Multiple Spanning Trees2
Дополнительные возможности
  • Зеркалирование трафика с VLAN, с порта2
  • Таблица MAC-адресов 64K на коммутатор, 8K на порт
  • Ограничение количества MAC-адресов2
  • Поддержка STP, RSTP, MSTP2
  • Поддержка ERPSv22
  • Поддержка QoS: 802.1p, DSCP, WRR2
  • Изоляция портов, изоляция портов в пределах одной VLAN
  • Ограничение unicast/multicast/broadcast трафика
  • Поддержка ACL IPv42
  • Поддержка QinQ в соответствии с IEEE 802.1ad2
  • Количество multicast групп до 1024
  • Поддержка IGMP Fast Leave
  • Поддержка IGMP Proxy
  • Поддержка IGMP Snooping
  • Поддержка IGMP Querier
  • Поддержка DHCPv4 Snooping2
  • Поддержка IP Source guard2
  • Поддержка DHCPv4 Relay Agent (Option 82)3
  • Поддержка PPPoE Intermediate agent3
  • Поддержка LLDP (802.1ab)2
  • Поддержка Storm Control2
  • Поддержка Policy2
  • Утилизация по сервисам ONT2
  • Поддержка OMCI Bridge
  • Поддержка OMCI RG3
Управление и мониторинг
  • Поддержка RADIUS, TACACS+2
  • Управление и мониторинг: CLI, SNMP4
  • Ограничение доступа: по паролю, IP-адресу2, уровню привилегии
  • Поддержка нескольких management интерфейсов

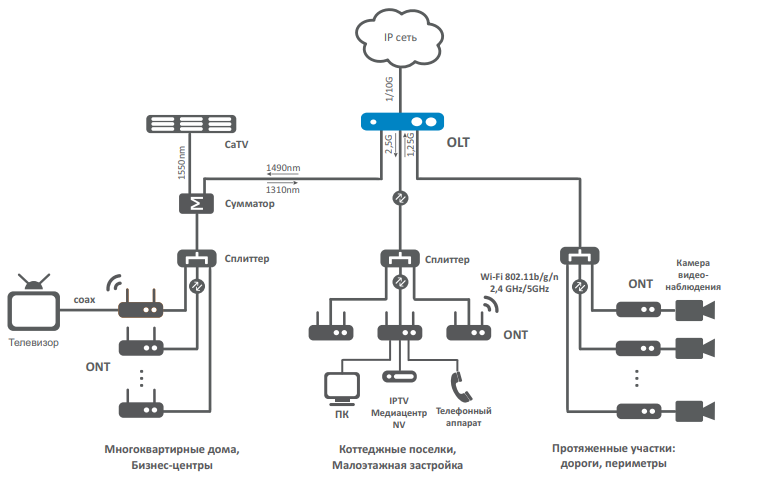

Схема применения:


Производитель
Eltex
