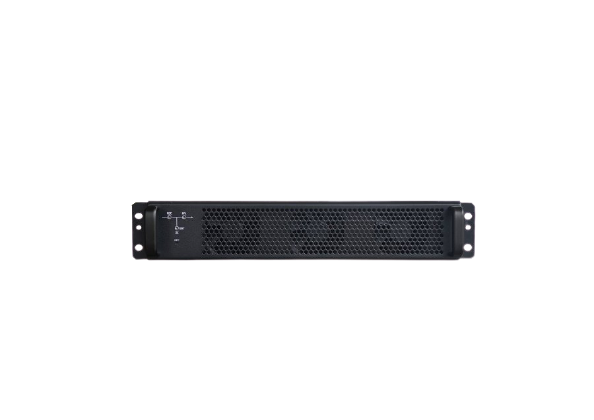

Силовой модуль HEPM10X (10 kVA PF=1)
Наличие на складах:
Модель | HEM020/10R | HEM040/10R | HEM060/10R |
Мощность, kVA | 20 kVA | 40 kVA | 60 kVA |
Вход | |||
Номинальное напряжение | 3Ph+N+PE, 380V/400V/415V(line-line) | ||
Диапазон входного напряжения | 40%~+25% | ||
Номинальная частота | 50/60 Hz | ||
Диапазон входной частоты | 40-70Hz | ||
Power factor | >0.99 | ||
THDi | <4% | ||
Выход | |||
Номинальное напряжение | 380/400/415VAC (линейное) | ||
Номинальная частота | 50/60 Hz | ||
Стабильность напряжения | ±1% - сбалансированная нагрузка; ±1.5% - не сбалансированная нагрузка | ||
Перегрузочная способность | 110%, 60min; | ||
125%,10min; | |||
150%,1min; | |||
>150%,200ms | |||
Output Power Factor | 1 | ||
THDu | <1% при 0% - 100% линейной нагрузке | ||
<5.5% при полной нелинейной нагрузке | |||
Батарея | |||
Напряжение | ±240V | ||
Количество АКБ | 40 | ||
Напряжение плавающего заряда | 2.25V/cell (настраивается в диапазоне 2.2V/cell～2.35V/cell) | ||
Температурная компенсация | 3.0 mV/℃ /cl (настраивается в диапазоне :0~5.0) | ||
Пульсация напряжения | ≤1% | ||
Пульсация тока | ≤5% | ||
Напряжение выравнивающего заряда | 2.4V/cell (настраивается в диапазоне 2.30V/cell～2.45V/cell) | ||
Конечное напряжение разряда | 1.65V/cell (настраивается в диапазоне: 1.60V/cell~1.750V/cell) при | ||
@0.6C токе разряда | |||
1.75V/cell (настраивается в диапазоне: 1.65V/cell~1.8V/cell) при | |||
@0.15C токе разряда | |||
Напряжение заряда | 2.4V/cell (настраивается в диапазоне 2.30V/cell～2.45V/cell) | ||
Мощность зарядного устройства | 10% от мощности ИБП ( настраивается в диапазоне 1~20%) | ||
Байпас | |||
Номинальное напряжение | 380/400/415VAC (линейное) | ||
Перегрузочная способность | 125%, Длительная работа | 125%, Длительная работа | 125%, Длительная работа |
125%~130%, 10 min | 125%~130%, 10 min | 125%~130%, 10 min | |
130%~150%, 1min | 130%~150%, 1min | 130%~150%, 1min | |
>150%,300ms | >150%,300ms | >150%,300ms | |
Номинальная частота | 50/60Hz | ||
Время переключения | ≤1ms | ||
Диапазон напряжения | Настраиваемый, по умолчанию -20%~+15% | ||
Верхний предел: +10%, +15%, +20%, +25% | |||
Нижний предел: -10%, -15%, -20%, -30%, -40% | |||
Эффективность | |||
Нормальный режим (on-line) | 95 | ||
ECO режим | 99 | ||
Батарейный режим | 94.5 | ||
Дисплей и коммуникационный порты | |||
Дисплей | LED+LCD+Touch screen | ||
Коммуникационные порты | Standard:RS232, RS485 | ||
Option: SNMP, Dry Contact | |||
Параметры окружающей среды | |||
Уровень шума на расстоянии 1 метр | 56dB | ||
Рабочая высота | ≤1000,нагрузка снижается на 1% на каждые 100 м от 1000 м и | ||
2000м | |||
Относительная влажность | 0-95,без конденсации | ||
Рабочая температура | 0-40, для АКБ время работы уменьшается вдвое на каждые 10°C | ||
выше 20°C | |||
Температура хранения ИБП | -110 | ||
Механические характеристики | |||
Габариты кабинета, мм | 446×697×398(7U) | 446×697×575(11U) | 485*751*1033 |
Вес кабинета, кг | 42 | 51 | 70 |
Габариты силового модуля, мм | 436×590×85 | ||
Вес силового модуля, кг | 15.мар | 15.мар | 15.мар |
Цвет | Черный | ||
Степень защиты | IP20 | ||
Соответствие стандартам | |||
Общие требования безопасности к используемому ИБП | EN50091-1-1/IEC62040-1-1/AS 62040-1-1 | ||
в зоне доступа оператора | |||
Электромагнитная совместимость (EMC) | EN50091-2/IEC62040-2/AS 62040-2（ C3） | ||
требования к ИБП | |||
Способ определения производительности и | EN50091-3 / IEC 62040-3 / AS 62040-3（ VFI SS 111) | ||
требования к испытанию UPS | |||
Безопасность | IEC/EN/AS60950 | ||
Электромагнитное излучение | IEC/EN/ AS61000 series | ||
Строительство | IEC/EN/AS60146 series and 60950 | ||
