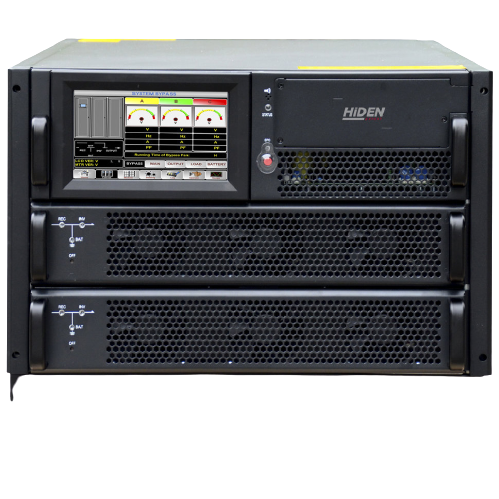

Силовой шкаф HEM020/10R (20 kVA макс. 2 слота для силовых модулей HEPM10R).
Высоконадежный трёхфазный модульный ИБП для широкого круга задач с подключением внешних АКБ. Высочайшая степень защиты ответственного оборудования.
Сферы применения:
Особенности:
Панель дистанционного мониторинга и управления представляет собой выносной блок из дисплея и кнопок управления, с помощью которого можно осуществлять дистанционный мониторинг и контроль ИБП а также получать в режиме реального времени информацию о параметрах входной сети, нагрузки, состояния АКБ и т.п. Панель подключается к ИБП через RS-485 проводное соединение и позволяет осуществлять одновременный мониторинг до 3-х ИБП. Данное решение применимо на объектах где место установки ИБП удалено от диспетчерского поста.
Модель | HEM020/10R |
Мощность, kVA | 30 КВа |
Вход | |
Номинальное напряжение | 3Ph+N+PE,380V/400V/415V(line-line) |
Диапазон входного напряжения | 40%~+25% |
Номинальная частота | 50/60 Hz |
Диапазон входной частоты | 40-70Hz |
Power factor | >0.99 |
THDi | <4% |
Выход | |
Номинальное напряжение | 380/400/415VAC (линейное) |
Номинальная частота | 50/60 Hz |
Стабильность напряжения | ±1% - сбалансированная нагрузка; ±1.5% - не сбалансированная нагрузка |
Перегрузочная способность | 110%, 60min; |
125%,10min; | |
150%,1min; | |
>150%,200ms | |
Output Power Factor | 1 |
THDu | <1% при 0% - 100% линейной нагрузке |
<5.5% при полной нелинейной нагрузке | |
Батарея | |
Напряжение | ±240V |
Количество АКБ | 40 |
Напряжение плавающего заряда | 2.25V/cell (настраивается в диапазоне 2.2V/cell~2.35V/cell) |
Температурная компенсация | 3.0 mV/℃ /cl (настраивается в диапазоне :0~5.0) |
Пульсация напряжения | ≤1% |
Пульсация тока | ≤5% |
Напряжение выравнивающего заряда | 2.4V/cell (настраивается в диапазоне 2.30V/cell~2.45V/cell) |
Конечное напряжение разряда | 1.65V/cell (настраивается в диапазоне: 1.60V/cell~1.750V/cell) при |
@0.6C токе разряда | |
1.75V/cell (настраивается в диапазоне: 1.65V/cell~1.8V/cell) при | |
@0.15C токе разряда | |
Напряжение заряда | 2.4V/cell (настраивается в диапазоне 2.30V/cell~2.45V/cell) |
Мощность зарядного устройства | 10% от мощности ИБП ( настраивается в диапазоне 1~20%) |
Байпас | |
Номинальное напряжение | 380/400/415VAC (линейное) |
Перегрузочная способность | 125%, Длительная работа |
125%~130%, 10 min | |
130%~150%, 1min | |
>150%,300ms | |
Номинальная частота | 50/60Hz |
Время переключения | ≤1ms |
Диапазон напряжения | Настраиваемый, по умолчанию -20%~+15% |
Верхний предел: +10%, +15%, +20%, +25% | |
Нижний предел: -10%, -15%, -20%, -30%, -40% | |
Эффективность | |
Нормальный режим (on-line) | 95 |
ECO режим | 99 |
Батарейный режим | 94.5 |
Дисплей и коммуникационный порты | |
Дисплей | LED+LCD+Touch screen |
Коммуникационные порты | Standard:RS232, RS485 |
Option: SNMP, Dry Contact | |
Параметры окружающей среды | |
Уровень шума на расстоянии 1 метр | 56dB |
Рабочая высота | ≤1000,нагрузка снижается на 1% на каждые 100 м от 1000 м и |
2000м | |
Относительная влажность | 0-95,без конденсации |
Рабочая температура | 0-40, для АКБ время работы уменьшается вдвое на каждые 10°C |
выше 20°C | |
Температура хранения ИБП | -110 |
Механические характеристики | |
Габариты кабинета, мм | 446×697×398(7U) |
Вес кабинета, кг | 42 |
Габариты силового модуля, мм | 436×590×85 |
Вес силового модуля, кг | 15.мар |
Цвет | Черный |
Степень защиты | IP20 |
Соответствие стандартам | |
Общие требования безопасности к используемому ИБП | EN50091-1-1/IEC62040-1-1/AS 62040-1-1 |
в зоне доступа оператора | |
Электромагнитная совместимость (EMC) | EN50091-2/IEC62040-2/AS 62040-2( C3) |
требования к ИБП | |
Способ определения производительности и | EN50091-3 / IEC 62040-3 / AS 62040-3( VFI SS 111) |
требования к испытанию UPS | |
Безопасность | IEC/EN/AS60950 |
Электромагнитное излучение | IEC/EN/ AS61000 series |
Строительство | IEC/EN/AS60146 series and 60950 |
