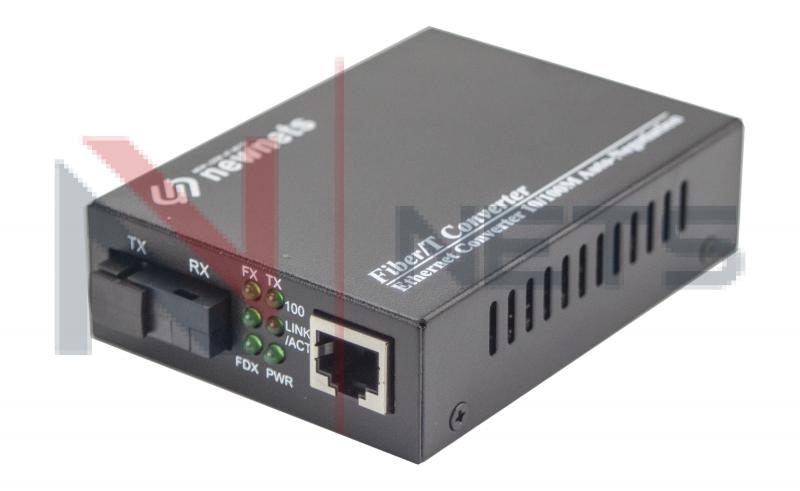

Медиаконвертер NewNets 10/100-Base-T/100Base-FX, Tx/Rx: 1550/1310нм B, LFP

NewNets
Артикул: NS-MC100-B-LFP
1 613 руб.
Нашли цену дешевле?
-+штКупитьДобавленоБыстрый заказ
в наличии
Зарегистрируйтесь, чтобы получить скидку!

Описание

Конвертер среды передачи служит для преобразования сигналов из электрической формы, передаваемых по LAN сетям в оптическую. Он предназначен для увеличения дальности передачи от нескольких километров до сотен километров.

Использование медиаконвертеров позволяет получить экономическое решение для передачи данных на большие расстояния.







Особенности

     Встроенный 2-портовый коммутатор:

- Передать все пакеты без адресации и проверки CRC (опционально)

- Поддержка сквозной передачи кадров с низкой задержкой

- Поддержка управления потоком (flow control) и full/halt duplex передачи

- Управление пропускной способностью

- Передача пакетов 1600 байт для управления

- Опционально передача фрагментированных пакетов

2. Поддержка 100Base-FX

3.Большой буфер данных: 128Kb RAM

4.Поддержка auto MDI-MDIX

5. Поддержка link fault pass through function (LFP)

6. Поддержка передачи аварии на дальнем конце (опционально)

7. LED индикаторы для link/activity, full/half, 10/100M

8. Поддержка EEPROM конфигурации (опционально)

9. Максимальная дальность связи до 120 км (опционально).



Стандарты

    IEEE802.3 ETHERNET

    IEEE802.3u FAST ETHERNET



Описание продукта

Питание:+5V DC от внешнего  адаптера;

Число волокон: одно воловно, двунаправленная передача;

Среда передачи :Одномодовое волокно.




Настройка DIP переключателей




Рис 5.1  Схема карты медиаконвертера





Назначение переключателей



Рис 5.2  Переключатели





Таблица 5. Назначение переключателей

NO.

Функция

Описание

1

LFP

UP:    Link fault pass through(LFP)

DOWN: LFP function disabled (default)

2

Direct_Wire

Direct_Wire   Fast_FWD

DOWN         DOWN       Store and forward switch mode (default)

DOWN         UP              Modified cut-through switch mode

UP               DOWN       Converter mode

UP               UP              Converter mode with auto-change-forward function

3

Fast_FWD

8

FX_Full

DOWN: fiber port full duplex ( default ),  UP: half duplex

5

X_EN

DOWN: IEEE802.3X enabled (default), UP: disabled

4

TP_Force

TP_Force  Speed_Mode  Duplex_Mode

DOWN     DOWN           DOWN   100M/10M, FDX/HDX with auto negotiation

DOWN     DOWN           UP       100M/10M, HDX with auto negotiation

DOWN     UP                  DOWN   10M, FDX/HDX with auto negotiation

DOWN     UP                  UP       10M, HDX with auto negotiation

UP            DOWN           DOWN   100M, FDX with auto negotiation

UP            DOWN           UP       100M, HDX with auto negotiation

UP            UP                 DOWN    10M, FDX with auto negotiation

UP            UP                 UP        10M, HDX with auto negotiation

6

Speed_Mode

7

Duplex_Mode





















Индикторы LED описание

Таблица 6.1  LED FUNCTION DISCRIPTION

LED



STATUS

PWR

ON

POWER ON

OFF

POWER OFF

FX-SD

ON

RECEIVER OPTICAL SIGNAL

OFF

NO OPTICAL SIGNAL INPUT

FX-LINK/ACT

ON

LINKED ON FIBER PORT

FLASH

ACTIVITY

OFF

NOT LINKED

TX-SPD

ON

100M BASE-TX

OFF

10M BASE-TX



TX-LINK/ACT

ON

LINKED ON UTP PORT

FLASH

ACTIVITY

OFF

NOT LINKED

TX-FDX/COL

ON

FULL DUPLEX

OFF

HALF DUPLEX





Характеристики

Таблица 7.1 Характеристики

Тип устройства

10/100M singlemode media converter

Кабель

SM Fiber / UTP Cat5e 4 пары

Скорость передачи

10/100M FDX/HDX

MTBF

>3 years

BER

<1E-8

Data Buffer

128Kb

Power temperature variation

02mw/

Input Power RangedBm

0~-40

Рабочая температура

0~70

Температура хранения

-45~80

Imax

800mA

Потребляемая мощность

25w

EMC

FCC Part15

Размеры

95×70×26mm (external power )



Информация для заказа

Таблица 8.1 модификации терминалов

PN

λtx nm

λrx nm

Ptx dBm

SEN dBm

Overload dBm

Distance Km

Loss  dB/Km

Connector

NS-MC100-A

1310

1550

-15~-8

≤-36

≥0

20

0.35

SM   BIDI SC

NS-MC100-B

1550

1310

-8~-3

≤-36

≥0

20

0.25

SM   BIDI SC


Производитель
NewNets
