Оптический мультиплексор ToPGATE-4E1-2FG

Элтекс
Артикул: ToPGATE-4E1-2FG
* Цена GPL
114 741 руб.
Нашли цену дешевле?
- + шт Купить Добавлено Быстрый заказ
Зарегистрируйтесь, чтобы получить скидку!

Особенности

  • Прозрачное соединение без потери качества связи
  • Встроенный коммутатор второго уровня
  • Единый интерфейс с другими устройствами серии ToPGATE для комбинации 100Мб-, 1Гб- и 10Гб-ых сетей на основе медной, оптической и беспроводных технологий
  • Два интерфейса медных интерфейса GE и два шасси для установки GE SFP
  • Поддержка протоколов STP, RSTP (802.1w)
  • Поддержка топологий с резервированием («кольцо с отводкой», «дерево» и др.)
  • Возможность управления и диагностики на месте
  • Поддержка SNMP, Web, Telnet, локальная управляющая консоль, зеркалирование портов
  • Возможность удаленного управления и диагностики
  • AUX Port позволяет произвести подключение к удаленному оборудование через последовательный порт RS-232.

Интерфейс E1

  • Количество: 4 в форм-факторе RJ45
  • Станционный стык E1 (Стандарты: G.703, G.704, G.706, G.823)
  • Интерфейс: cимметричный 120 Ом, HDB3/AMI
  • Синхронизация: внутренняя, от входящего потока Е1
  • Дальность передачи:  500 м

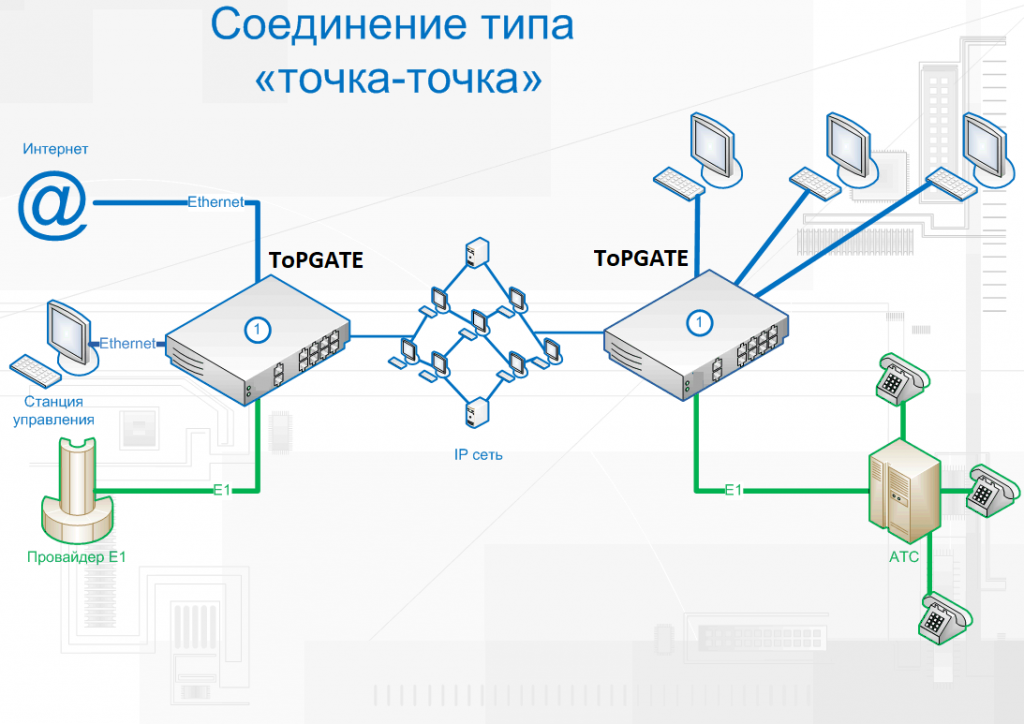

Схема применения


TDM over Packet Network (Ethernet/IP)

  • TDMoP, SAToP, CESoPSN
  • Задержка передачи: 1 - 2000 мс
  • Резервирование 1+1 (с избыточностью)

Интерфейсы Ethernet

  • Количество: 4
  • 2 интерфейса Gigabit Ethernet, 2 интерфейса SFP/CSFP* 1Gb
  • Стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control
  • Стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control

Управление

  • Локальное управление: разъем Mini USB
  • Управление через IP-сеть: Telnet CLI, menu, SSH, Web-интерфейс, SNMP v1, v2c, v3
  • Аутентификация RADIUS, TACACS+

Размеры

  • Габариты (ШxВxГ, мм): 215х28, 5х105 установка в 19” стойку
  • Вес не более 0,8 кг

Электропитание

  • 220В переменного тока и -48В постоянного тока
  • Потребляемая мощность не более 6 Вт

Возможности

  • Размер таблицы MAC-адресов: 1024 записи
  • Производительность встроенного коммутатора:
  • до 6 Gbps, 9 Mpps;
  • Максимальный размер фрейма: 1632 байта
  • Четыре очереди приоритетов 802.1p;
  • QoS на основе: порта коммутатора, VLAN, DSCP, MAC-адреса источника/приемника;
  • VLAN: стандарт IEEE 802.1Q; Q-in-Q - двойное тегирование;
  • IGMP Snooping;
  • Резервирование: STP (IEEE 802.1.d), RSTP (IEEE 802.1.w), Root guard - функция защиты корня
  • Локальное зеркалирование трафика
  • Поддержка NAT при передаче Е1 потоков
  • MVR (Multicast VLAN Registration)
  • FlowControl - функция контроля потока
  • SAFilter - функция фильтрации по MAC-адресам
  • Scheduling - планирование выхода фреймов
  • DyingGasp - отправка сообщения на syslog-сервер при отключении питания или перезагрузке

* модули SFP/CSFP в комплект не входят

Основные возможности

Мультиплексор-коммутатор ToPGATE предназначен для совместной передачи структурированных или неструктурированных Е1/E0 потоков (G.703, G.704) и пакетов Ethernet через пакетную сеть передачи данных. При этом можно использовать сеть, построенную на основе самих мультиплексоров, или уже имеющуюся IP-сеть. Для передачи Е1/E0 потоков одновременно с пользовательскими данными используется технология TDMoP. Наличие встроенного полнофункционального управляемого коммутатора Gigabit Ethernet уровня 2+ и возможность установки двух SFP или CSFP модулей с поддержкой оптоволоконных интерфейсов (до 120 км по одному волокну) дает возможность строить небольшие транспортные сети без использования стороннего оборудования.

Особенности использования Ethernet-интерфейсов

В SFP-корзины Слот 2 и Слот 3, можно устанавливать как модули SFP, так и модули CSFP.

  • Если в SFP/CSFP-слот 2 или 3 установлен CSFP-модуль, то задействуются CSFP порты №0 и №1
  • Если в SFP/CSFP-слот 2 или 3 установлен SFP-модуль, то задействуется CSFP порт №0

Синхронизация
Интерфейс управления RS-232
Интерфейс Ethernet
5
MTU
1
Задержка
Интерфейс управления USB
M
Размер таблицы MAC-адресов
1
Функциональные характеристики
I
QoS
4
Интерфейс Е1
4
Производитель
Элтекс
TopGate_datasheet.pdf
PDF, 2360.72 Kb
