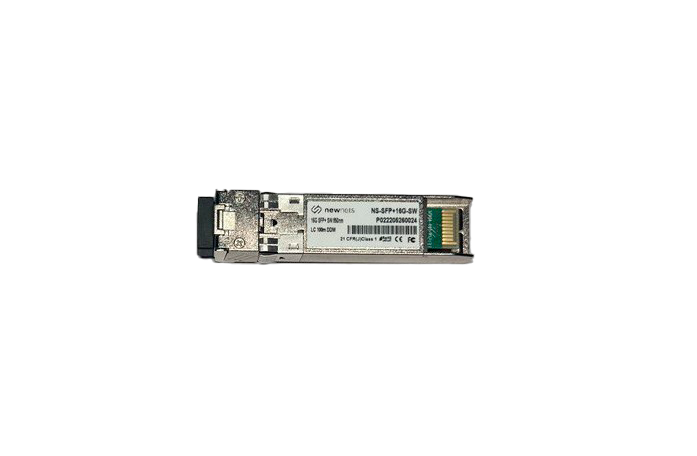

Оптический трансивер NS-SFP+16G-SW, 16G, дальность до 100m, длина волны 850nm, MM, LC, DDM

NewNets
Артикул: NS-SFP+16G-SW
12 278 руб.
Хотите цену ниже? Звоните!
Наш менеджер обязательно что-нибудь придумает!
-+штКупитьДобавленоБыстрый заказ
в наличии
Наличие на складах:
Москва
есть
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

Трансиверы SFP+ — это высокопроизводительные, экономичные модули, поддерживающие скорость передачи данных 14,025 Гбит/с.

Трансивер состоит из трех секций: лазерного передатчика VCSEL, PIN-фотодиода, интегрированного с предусилителем трансимпеданса (TIA) и блоком управления MCU. Все модули соответствуют требованиям безопасности лазера класса I.

Трансиверы совместимы с SFP Multi-Source Agreement и функциями цифровой диагностики SFF-8472.

Характеристики

  • Поддерживает скорость передачи данных до 14,025 Гбит/с

  • Горячая замена SFP+

  • 100 нм VCSEL-лазер и PIN-фотодиод, до 100 м для передачи OM3-MMF

  • Соответствует SFP+ MSA и SFF-8472 с дуплексным разъемом LC

  • Совместим с RoHS

  • Единый источник питания +3,3 В

  • Цифровой диагностический мониторинг в реальном времени

  • Рабочая температура корпуса:

  • Стандарт: от 0 до +70 °C



Applications

  • 4.25/8.5/14.025G Fibre channel
Optical and Electrical Characteristics


Parameter

Symbol

Min

Typical

Max

Unit

Notes

Transmitter

Centre Wavelength

λc

840

850

860

nm

Spectral Width(RMS)

Δλ

0.59

nm

Side-Mode Suppression Ratio

SMSR

-

-

-

dB

Average Output Power

Pout

-7.8

-0.5

dBm

1

Extinction Ratio

ER

3.0

dB

Data Input Swing Differential

VIN

180

950

mV

2

Input Differential Impedance

ZIN

90

100

110

Ω

TX Disable

Disable

2.0

Vcc

V

Enable

0

0.8

V

TX Fault

Fault

2.0

Vcc

V

Normal

0

0.8

V

Receiver

Centre Wavelength

λc

840

850

860

nm

Receiver Sensitivity

-10.5

dBm

3

Receiver Overload

0

dBm

3

LOS De-Assert

LOSD

-12

dBm

LOS Assert

LOSA

-22

dBm

LOS Hysteresis

0.5

4

dB

Data Output Swing Differential

Vout

500

700

900

mV

4

LOS

High

2.0

Vcc

V

Low

0.8

V

Производитель
NewNets
NS-SFP+16G 100m.pdf
PDF, 606.41 Kb
