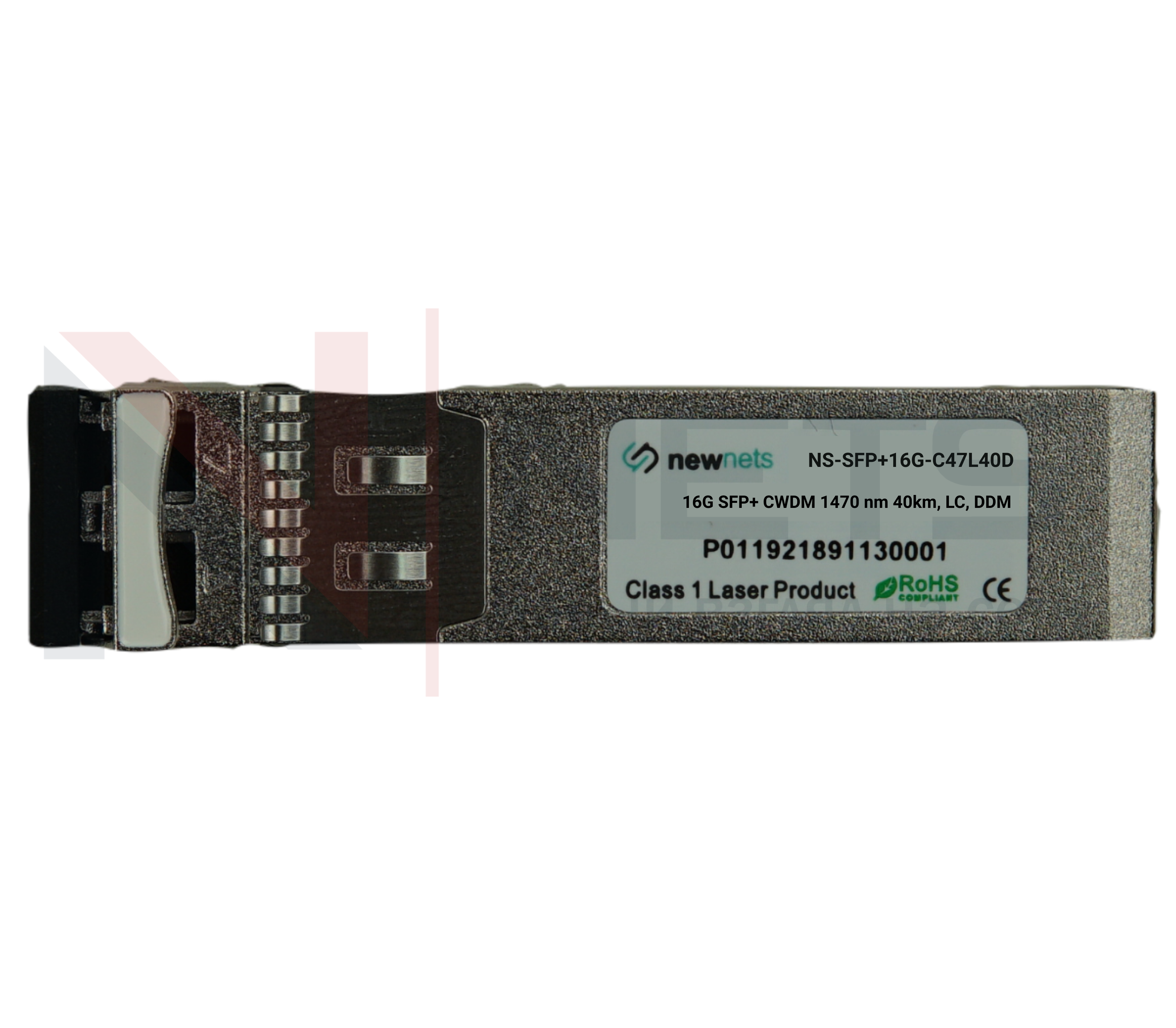

The SFP+ transceivers are high performance, cost effective modules supporting data rate of 14.025Gbps and 40km transmission distance with SMF.
The transceiver consists of three sections: a uncooled DFB laser transmitter, a PIN photodiode integrated with a trans-impedance preamplifier (TIA) and MCU control unit. All modules satisfy class I laser safety requirements.
The transceivers are compatible with SFP Multi-Source Agreement and SFF-8472 digital diagnostics functions.
Product Features
Supports up to 14.025Gbps bit rates
Hot-pluggable SFP+ footprint
CWDM DFB laser and PIN photodiode, Up to 40km for SMF transmission
Compliant with SFP+ MSA and SFF-8472 with duplex LC receptacle
Compatible with RoHS
Single +3.3V power supply
Real Time Digital Diagnostic Monitoring
ing case temperature:
Standard: 0 to +70°C
Applications
Parameter | Symbol | Min | Typical | Max | Unit | Notes | ||
Transmitter | ||||||||
Centre Wavelength | λc | λc-6.5 | λc | λc+6.5 | nm | |||
Spectral Width(-20dB) | Δλ | 1 | nm | |||||
Side-Mode Suppression Ratio | SMSR | 30 | - | dB | ||||
Average Output Power | Pout | -1 | +6 | dBm | 1 | |||
Extinction Ratio | ER | 3.5 | dB | |||||
Data Input Swing Differential | VIN | 180 | 850 | mV | 2 | |||
Input Differential Impedance | ZIN | 90 | 100 | 110 | Ω | |||
TX Disable | Disable | 2.0 | Vcc | V | ||||
Enable | 0 | 0.8 | V | |||||
TX Fault | Fault | 2.0 | Vcc | V | ||||
Normal | 0 | 0.8 | V | |||||
Receiver | ||||||||
Centre Wavelength | λc | 1470 | 1620 | nm | ||||
Receiver Sensitivity | -12 | dBm | 3 | |||||
Receiver Overload | 0.5 | dBm | 3 | |||||
LOS De-Assert | LOSD | -13 | dBm | |||||
LOS Assert | LOSA | -30 | dBm | |||||
LOS Hysteresis | 0.5 | dB | ||||||
Data Output Swing Differential | Vout | 300 | 900 | mV | 4 | |||
LOS | High | 2.0 | Vcc | V | ||||
Low | 0.8 | V |
