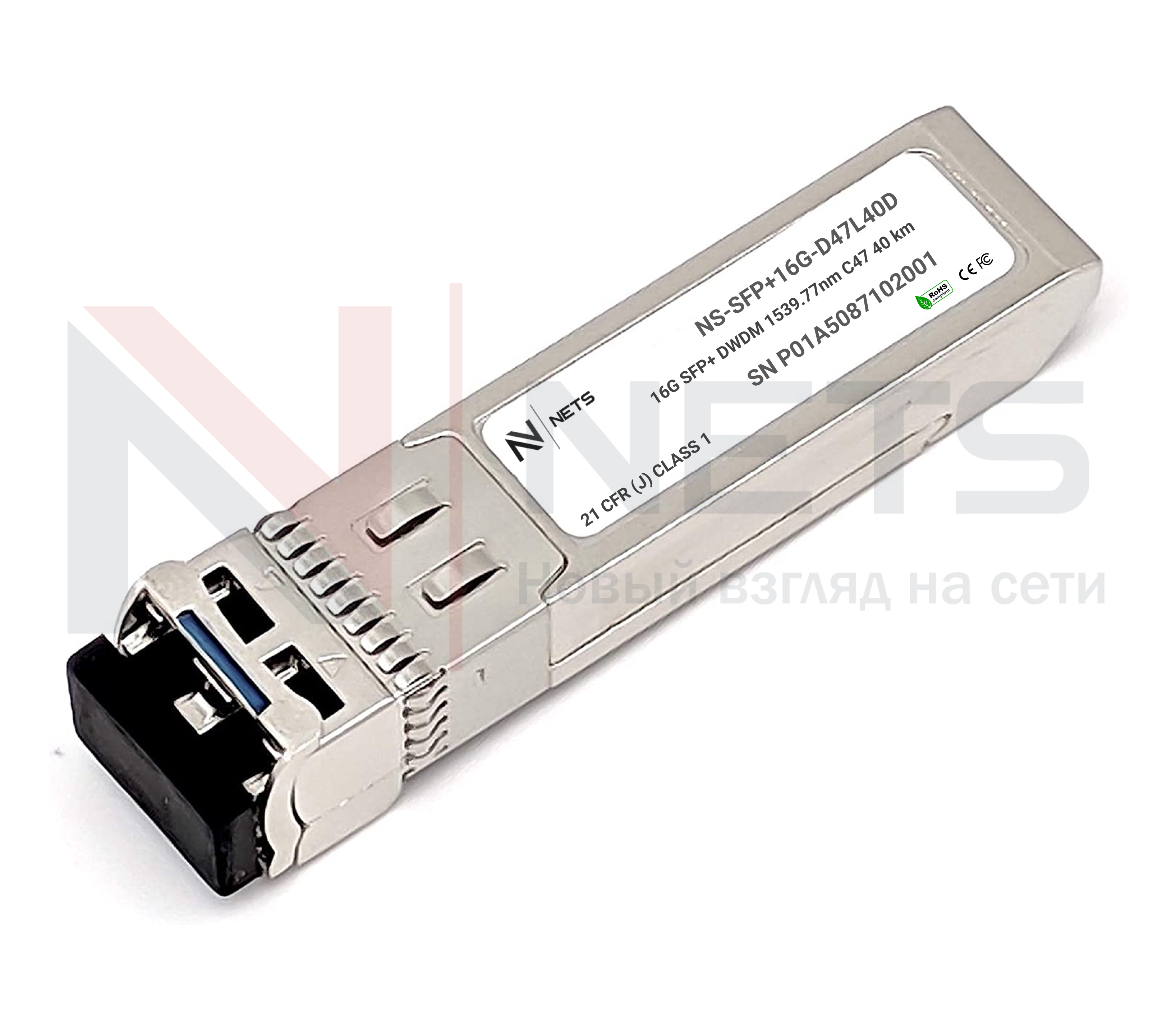

Оптический трансивер NS-SFP+ 16G DWDM, 47 канал, длина волны 1539.77nm, дальность 40km, LC, DDM

NewNets
Артикул: NS-SFP+16G-D47L40D
164 904 руб.
Хотите цену ниже? Звоните!
Наш менеджер обязательно что-нибудь придумает!
-+штКупитьДобавленоБыстрый заказ
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

The SFP+ transceivers are high performance, cost effective modules supporting data rate of 14.025Gbps and 40km transmission distance with SMF.

The transceiver consists of three sections: a Cooled EML laser transmitter, a PIN photodiode integrated with a trans-impedance preamplifier (TIA) and MCU control unit. All modules satisfy class I laser safety requirements.

The transceivers are compatible with SFP Multi-Source Agreement and SFF-8472 digital diagnostics functions.

Product Features

  • Supports up to 14.025Gbps bit rates

  • Hot-pluggable SFP+ footprint

  • 100GHz ITU, C Band DWDM Cooled EML laser and PIN photodiode, Up to 40km for SMF transmission

  • Compliant with SFP+ MSA and SFF-8472 with duplex LC receptacle

  • Compatible with RoHS

  • Single +3.3V power supply

  • Real Time Digital Diagnostic Monitoring

  • Operating case temperature:

  • Standard:  0 to +70°C

Applications

  • 4.25/8.5/14.025G Fibre channel

  • Other Optical links
Optical and Electrical Characteristics

Parameter

Symbol

Min

Typical

Max

Unit

Notes

Transmitter

Centre Wavelength

λc

1528.77



1563.86

nm



Spectral Width(-20dB)

Δλ





1

nm



Side-Mode Suppression Ratio

SMSR

30

-



dB



Average Output Power

Pout

-1



+3

dBm

1

Extinction Ratio

ER

6.0





dB



Data Input Swing Differential

VIN

180



850

mV

2

Input Differential Impedance

ZIN

90

100

110

Ω



TX Disable

Disable



2.0



Vcc

V



Enable



0



0.8

V



TX Fault

Fault



2.0



Vcc

V



Normal



0



0.8

V



Receiver

Centre Wavelength

λc

1260



1620

nm



Receiver Sensitivity







-14

dBm

3

Receiver Overload



0.5





dBm

3

LOS De-Assert

LOSD





-15

dBm



LOS Assert

LOSA

-28





dBm



LOS Hysteresis



0.5





dB



Data Output Swing Differential

Vout

300



900

mV

4

LOS

High

2.0



Vcc

V



Low





0.8

V
