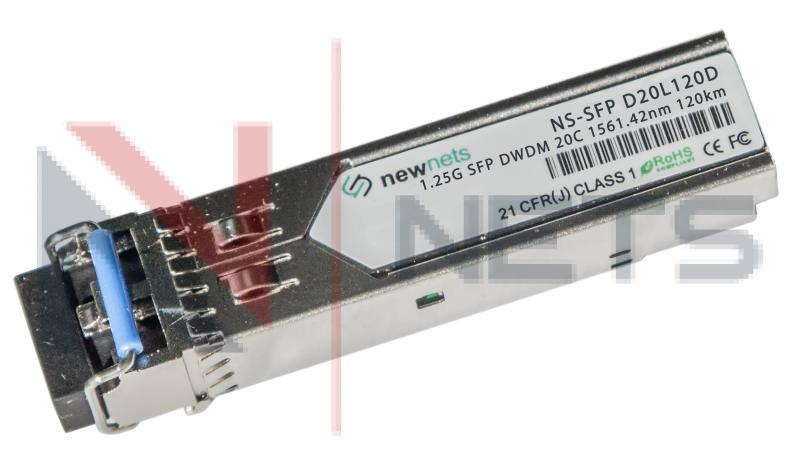

Оптический трансивер NS-SFP 1,25G DWDM, 20 канал, длина волны 1561.42nm, дальность 120km, LC, DDM

NewNets
Артикул: NS-SFP D20L120D
32 899 руб.
Нашли цену дешевле?
- + шт Купить Добавлено Быстрый заказ
Зарегистрируйтесь, чтобы получить скидку!

Описание


DWDM SFP Transceiver демонстрирует отличную стабильность длины волны, поддерживая работу на канале 100 ГГц, экономичный модуль. Он предназначен для применения в сетях DWDM SONET / SDH, Gigabit Ethernet и Fibre Channel.
Трансивер состоит из двух секций: Секция передатчика включает в себя холодный  DFB-лазер. А секция приемника состоит из фотодиода APD, интегрированного с TIA. Все модули удовлетворяют требованиям лазерной безопасности класса I. Приемопередатчик  DWDM SFP обеспечивает расширенный интерфейс мониторинга, который позволяет в реальном времени получать доступ к параметрам работы устройства, таким как температура приемопередатчика, ток лазерного смещения, передаваемая оптическая мощность, принятая оптическая мощность и напряжение питания приемопередатчика, температура лазера и ток .

Особенности


  • Длина волны, выбираемая для длин волн сетки C-диапазона и L-диапазона ITU-T
  • Подходит для использования в системах DWDM с шагом 100 ГГц
  • Соответствие DWDM SFP MSA
  • Скорость передачи данных до 667 Гбит / с
  • Малая рассеиваемая мощность <1.3W
  • Рабочие температуры      от   -5ºC до 70ºC
  • DDM
  • Бюджет расширенного соединения с технологией приемника APD
  • OC48 / STM-16 Long Reach 120 км (2400 пс / нм)
  • Соответствует RoHS и не содержит свинца



Приложения

  • Приемопередатчики SFP для DWDM SONET / SDH
  • Ethernet IEEE 802.3ae
  • Волоконный канал





Оптические и Электрические параметры передатчика



Parameter

Symbol

Min

Typical

Max

Unit

Data Rate Multirate

Mra

155

2488

2667

Mbps

Center Wavelength (SOL)

lc

lc-25

lc

lc+25

pm

Center Wavelength (EOL)▲

lc

lc-100

lc

lc+100

pm

Optical Transmit Power

Po

0

2

4

dBm

Optical Transmit Power (disabled)

PTX_DISABLE

-

-

-40

dBm

Extinction Ratio

ER

8.2

-

-

dB

Channel Spacing

∆f

-

100

-

GHz

Jitter Generation

TJP-P

-

-

70

mUI

Spectral Width (-20dB)

Dl20

-

0.1

0.3

nm

Side Mode Suppression Ratio

SMSR

30

-

-

dB

Supply Voltage

VccTX

3.13

3.3

3.47

V

PECL/CML Input

VtxDIFF

500

-

1600

mV

Input Rise/Fall

TR / TF

-

-

160

ps

TX-Fault Fault

Vf

2

-

Vcc

V

TX-Fault Normal

Vn

Vee

-

Vee+0.5

V

TX_DISABLE (asserted)

VDH

2

-

Vcc

V

TX_DISABLE (negated)

VDL

Vee

-

Vee+0.8

V




Оптические и электрические характеристики приёмника

Parameter

Symbol

Min

Typical

Max

Unit

Receiver Sensitivity(oc48)

Rsens-1

-

-30

-28

dBm

Receiver Sensitivity (OSNR = 20dB)

Rsens-2

-

-

-24

dBm

Maximum Input Power

RX-overload

-9

-

-

dBm

Input Operating Wavelength

λ

1528

-

1564

nm

Reflectance

Rrx

-

-

-27

dB

Loss of Signal Asserted

-

-40

-

-

dBm

LOS De-Asserted

-

-

-

-28

dBm

LOS Hysteresis

-

0,5

-

-

dB

Supply Voltage

VccRX

3,13

3,3

3,47

V

Differential Output Swing

Vout P-P

370

-

2000

mV

Rise/Fall Time

Tr / Tf

-

-

175

ps

Loss of Signal –Asserted

VOH

2

-

Vcc

V

Loss of Signal –Negated

VOL

Vee

-

Vee+0.5

V

Производитель
NewNets
NN_SFP_DWDM_80_120km.pdf
PDF, 2537.76 Kb
