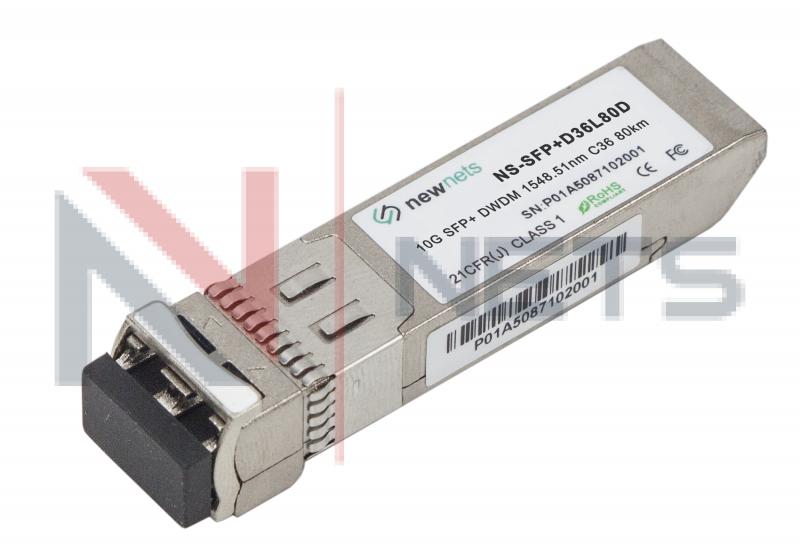

Оптический трансивер NS-SFP+ 10G DWDM, 36 канал, длина волны 1548.51nm, дальность 80km, LC, DDM

NewNets
Артикул: NS-SFP+D36L80D
31 542 руб.
Хотите цену ниже? Звоните!
Наш менеджер обязательно что-нибудь придумает!
-+штКупитьДобавленоБыстрый заказ
в наличии
Наличие на складах:
Москва
есть
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

NewNets NS-SFP+DXXL80D трансиверы Enhanced Small Form Factor Pluggable SFP+ предназначены для организации каналов 10-Gigabit Ethernet на расстоянии до 80 км по одномодовому волокну. Соответствуют стандартам SFF-8431, SFF-8432 и ITU-T G.698.1. Конструкции приемопередатчиков оптимизированы для обеспечения высокой производительности и экономичности.
Трансивер состоит из двух секций: секция передатчика включает в лазер Cooled-EML. А секция приемника состоит из фотодиода APD, интегрированного с TIA. Все модули соответствуют требованиям лазерной безопасности класса I. Функции цифровой диагностики доступны через 2-проводной последовательный интерфейс, в соответствии с SFF-8472, который обеспечивает доступ в реальном времени к рабочим параметрам устройства, таким как температура приемопередатчика, ток смещения лазера, передаваемая оптическая мощность, принимаемая оптическая мощность и напряжение питания приемопередатчика.

Особенности:

● Поддержка скоростей от 9,95 до 11,3 Гбит/с.
● Дуплексный разъем LC
● Форм-фактор SFP+ с возможностью «горячей» замены
● Лазер Cooled EML и приемник APD
● Подходит для работы по SMF на расстоянии до 80 км.
● Низкое энергопотребление < 1,5 Вт
● Разнос каналов 100 ГГц
● Интерфейс цифрового диагностики сигнала
● Оптический интерфейс, совместимый с ITU-T 694.1 и G.698.1.
● Электрический интерфейс соответствует стандартам SFF-8431 и SFF-8432.
● Рабочая температура корпуса: Коммерческая: от 0 до 70 °C Промышленная: от -40 до 85 °C

Применение:

●  10G Ethernet
●  2x,4x, 8x Fiber Channel
●  ITU-T G.698.1

Оптические и электрические параметры передатчика

Parameter

Symbol

Min

Typical

Max

Unit

Center Wavelength (SOL)△

lc

lc-25

lc

lc+25

pm

Center Wavelength (EOL)▲

lc

lc-100

lc

lc+100

pm

Optical OMA Poweк

Pom

-1

-

-

dBm

Side Mode Suppression Ratio

SMSR

30

-

-

dB

Optical Transmit Power (disabled)

PTX_DISABLE

-

-

-30

dBm

Extinction Ratio

ER

9

-

-

dB

RIN21OMA

-

-

-

-128

dB/Hz

Optical Return Loss Tolerance

-

-

-

21

dB

Data Rate Multirate

Mra

-

10.3

11.3

Mbps

Input differential impedance

Rim

-

100

-

Ω

Differential data Input

VtxDIFF

120

-

850

mV

Transmit Disable Voltage

VD

2.0

-

Vcc3+0.3

V

Transmit Enable Voltage

Ven

0

-

+0.8

ps

Transmit Disable Assert Time

Vn

-

-

100

us


Оптические и электрические характеристики приёмника

Parameter

Symbol

Min

Typical

Max

Unit

Input Operating Wavelength

λ

1260

-

1620

nm

Receiver sensitivity

-

-

-

-24

dBm

Maximum Input Power

RX-overload

-

-

-8

dBm

Loss of Signal Asserted

-

-34

-

-

dBm

LOS De-Asserted

-

-

-

-24

dBm

LOS Hysteresis

-

0.5

-

-

dB

Data Rate

Mra

-

10.3

11.3

Gbps

Differential Output Swing

Vout P-P

350

-

850

mV

Rise/Fall Time

Tr / Tf

24

-

-

ps

Loss of Signal –Asserted

VOH

2

-

Vcc3+0.3

V

Loss of Signal –Negated

VOL

0

-

+0.4

V

Производитель
NewNets
