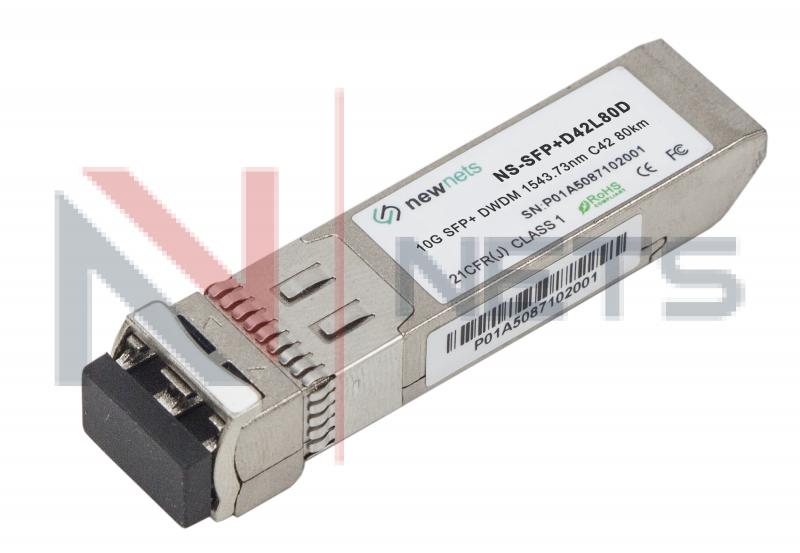

Оптический трансивер NS-SFP+ 10G DWDM, 42 канал, длина волны 1543.73nm, дальность 80km, LC, DDM

Артикул: NS-SFP+D42L80D
36 807 руб.
Нашли цену дешевле?
- + шт Купить Добавлено Быстрый заказ
Зарегистрируйтесь, чтобы получить скидку!

Оптический трансивер NS-SFP+ 10G DWDM



Описание



Приемопередатчик   SFP + ZR DWDM разработан для 10GBASE-ER / EW   10G  Fibre Channel.
Трансивер состоит из двух секций: секция передатчика включает в себя холодный лазер EML. А приемник состоит из APD фотодиода, интегрированного с TIA. Все модули удовлетворяют условиям лазерной безопасности класса I. Доступны функции цифровой диагностики через 2-проводный последовательный интерфейс, как указано в SFF-8472, что позволяет в режиме реального времени получить доступ к рабочим параметрам устройства, таким как температура приемопередатчика, ток смещения, передаваемая оптическая мощность, принятая оптическая мощность и напряжение питания.



Особенности



  • Совместим с SFF-8413 и IEE802.3ae
  •   Подходит для использования в системах DWDM с шагом 100 ГГц
  •   Скорость передачи данных выбирается 9.95 Гбит / с до 10.3 Гбит / с
  •   Охлаждаемый передатчик EML и приемник APD
  •   Длина связи до 80km
  •   Низкое рассеяние мощности 1.4W Типичный (максимум: 2 Вт)
  •   Рабочие температуры -5ºC до 70ºC
  •   Один блок питания напряжением 3,3 В
  • DDM
  •   Соответствует RoHS и не содержит свинца

Приложения

  • 10G Ethernet
  • 10G Fibre Channel (с / без FEC)





Оптические и электрические параметры передатчика


Parameter

Symbol

Min

Typical

Max

Unit

Center Wavelength (SOL)

lc

lc-25

lc

lc+25

pm

Center Wavelength (EOL)▲

lc

lc-100

lc

lc+100

pm

Optical OMA Poweк

Pom

-1

-

-

dBm

Side Mode Suppression Ratio

SMSR

30

-

-

dB

Optical Transmit Power (disabled)

PTX_DISABLE

-

-

-30

dBm

Extinction Ratio

ER

9

-

-

dB

RIN21OMA

-

-

-

-128

dB/Hz

Optical Return Loss Tolerance

-

-

-

21

dB

Data Rate Multirate

Mra

-

10.3

11.3

Mbps

Input differential impedance

Rim

-

100

-

Ω

Differential data Input

VtxDIFF

120

-

850

mV

Transmit Disable Voltage

VD

2.0

-

Vcc3+0.3

V

Transmit Enable Voltage

Ven

0

-

+0.8

ps

Transmit Disable Assert Time

Vn

-

-

100

us





Оптические и электрические характеристики приёмника

Parameter

Symbol

Min

Typical

Max

Unit

Input Operating Wavelength

λ

1260

-

1620

nm

Receiver sensitivity

-

-

-

-24

dBm

Maximum Input Power

RX-overload

-

-

-8

dBm

Loss of Signal Asserted

-

-34

-

-

dBm

LOS De-Asserted

-

-

-

-24

dBm

LOS Hysteresis

-

0.5

-

-

dB

Data Rate

Mra

-

10.3

11.3

Gbps

Differential Output Swing

Vout P-P

350

-

850

mV

Rise/Fall Time

Tr / Tf

24

-

-

ps

Loss of Signal –Asserted

VOH

2

-

Vcc3+0.3

V

Loss of Signal –Negated

VOL

0

-

+0.4

V

Производитель
NewNets
