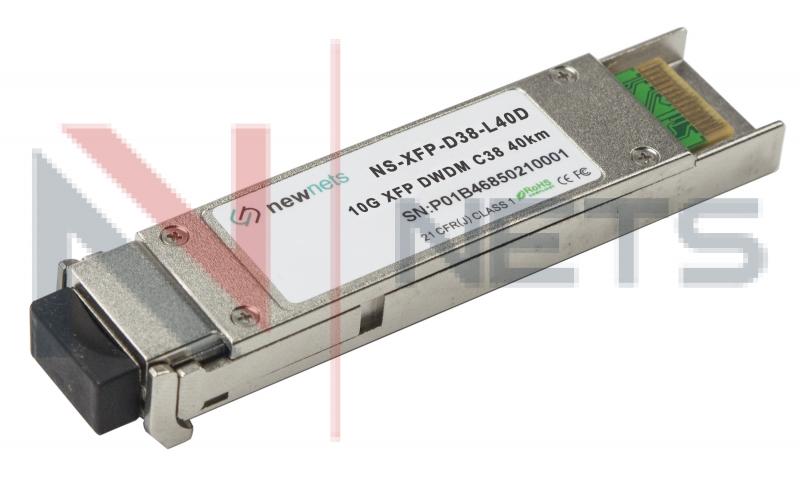

Оптический трансивер NS-XFP 10G DWDM, 38 канал, длина волны 1546.92nm, дальность 40km, LC, DDM

NewNets
Артикул: NS-XFP-D38L40D
33 976 руб.
Нашли цену дешевле?
Зарегистрируйтесь, чтобы получить скидку!



Описание



Приемопередатчик  DWDM XFP имеет отличную стабильность  длины волны, поддержка работы на частоте 100 ГГц. Он предназначен для 10G DWDM SDH, 10GBASE-ER / EW и 10G  Fibre Channel.
 Трансивер состоит из двух секций: секция передатчика включает в себя холодный  лазер EML. А приемник состоит из PIN-фотодиода, интегрированного с TIA. Все модули удовлетворяют условиям лазерной безопасности класса I. Приемопередатчик DWDM XFP обеспечивает улучшенный интерфейс мониторинга, который обеспечивает доступ в реальном времени к устройству рабочие параметры, такие как температура приемопередатчика, ток смещения , передаваемая оптическая мощность, принятая оптическа мощность.



Особенности



  •  Длина волны, выбираемая для длин волн сетки ITU-T C-диапазона
  •  Подходит для использования в системах DWDM с шагом 100 ГГц
  •  Соответствие требованиям XFP MSA
  •  Скорость передачи данных от 9,95 Гбит / с до 11,3 Гбит / с
  •   DWDM-передатчик EML и PIN-приемник
  •  Длина связи до 40km
  •  Малое рассеивание мощности 3.5W Maximum
  •  Рабочие температуры  -5ºC до 70ºC
  •  DDM
  •  Соответствует RoHS и не содержит свинца



Приложения



  •  SONET OC-192 & SDH STM 64
  •  10GBASE-ER / EW



Электрические и оптические характеристики передатчика



Parameter

Symbol

Min

Typical

Max

Unit

Data Rate Multirate

Mra

9.95

-

11.3

Gbps

Center Wavelength (SOL)

lc

lc-25

lc

lc+25

pm

Center Wavelength (EOL)▲

lc

lc-100

lc

lc+100

pm

Optical Transmit Power

Po

-1

-

+2

dBm

Optical Transmit Power (disabled)

PTX_DISABLE

-

-

-40

dBm

Extinction Ratio

ER

8.2

-

-

dB

Channel Spacing

∆f

-

100

-

GHz

Jitter Generation

TJP-P

-

-

0.1

UI

Spectral Width (-20dB)

Dl20

-

0.1

0.3

nm

Side Mode Suppression Ratio

SMSR

30

-

-

dB

Dispersion penalty(800ps/nm)

DP

-

-

2

dB

Input differential impedance

Rim

-

100

-

Ω

Differential data Input

VtxDIFF

120

-

1000

mV

Transmit Disable Voltage

VD

2.0

-

Vcc3+0.3

V

Transmit Enable Voltage

Ven

0

-

+0.8

V

Transmit Disable Assert Time

Vn







us





Электричесие и оптические характеристики приемника



Parameter

Symbol

Min

Typical

Max

Unit

Data Rate Multirate

Mra

9,95

-

11.3

Gbps

Receiver Sensitivity

Rsens

-

-

-15

dBm

Receiver Sensitivity (OSNR = 20dB)

Rsens-2

-

-

-24

dBm

Maximum Input Power

RX-overload

-

-

-1

dBm

Input Operating Wavelength

λ

1528

-

1564

nm

Reflectance

Rrx

-

-

-27

dB

Loss of Signal Asserted

-

-28

-

-

dBm

LOS De-Asserted

-

-

-

-22

dBm

LOS Hysteresis

-

0.5

-

-

dB

Differential Output Swing

Vout P-P

400

-

800

mV

Rise/Fall Time

Tr / Tf

24

-

-

ps

Loss of Signal –Asserted

VOH

2

-

Vcc3+0.3

V

Loss of Signal –Negated

VOL

0

-

+0.8

V

Производитель
NewNets
