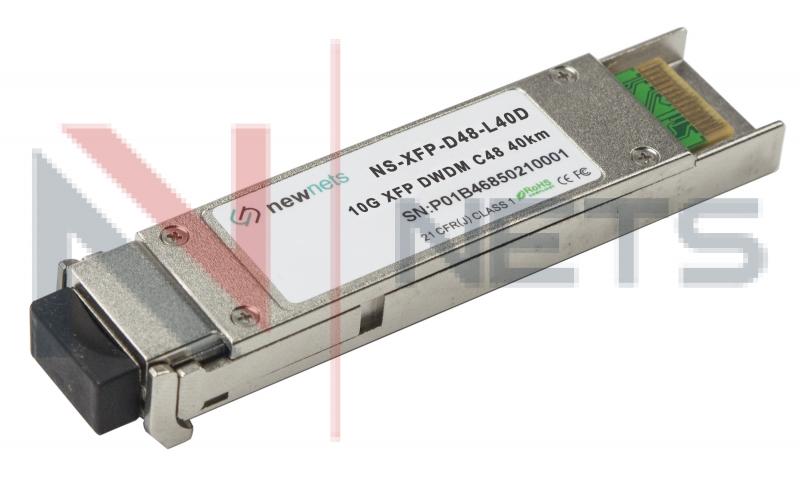

Оптический трансивер NS-XFP 10G DWDM, 48 канал, длина волны 1538.98nm, дальность 40km, LC, DDM

Артикул: NS-XFP-D48L40D
43 891 руб.
- + шт Купить Добавлено Быстрый заказ
Зарегистрируйтесь, чтобы получить скидку!

Оптический трансивер NS-XFP 10G DWDM



Описание



Приемопередатчик  DWDM XFP имеет отличную стабильность  длины волны, поддержка работы на частоте 100 ГГц. Он предназначен для 10G DWDM SDH, 10GBASE-ER / EW и 10G  Fibre Channel.
 Трансивер состоит из двух секций: секция передатчика включает в себя холодный  лазер EML. А приемник состоит из PIN-фотодиода, интегрированного с TIA. Все модули удовлетворяют условиям лазерной безопасности класса I. Приемопередатчик DWDM XFP обеспечивает улучшенный интерфейс мониторинга, который обеспечивает доступ в реальном времени к устройству рабочие параметры, такие как температура приемопередатчика, ток смещения , передаваемая оптическая мощность, принятая оптическа мощность.



Особенности



  •  Длина волны, выбираемая для длин волн сетки ITU-T C-диапазона
  •  Подходит для использования в системах DWDM с шагом 100 ГГц
  •  Соответствие требованиям XFP MSA
  •  Скорость передачи данных от 9,95 Гбит / с до 11,3 Гбит / с
  •   DWDM-передатчик EML и PIN-приемник
  •  Длина связи до 40km
  •  Малое рассеивание мощности 3.5W Maximum
  •  Рабочие температуры  -5ºC до 70ºC
  •  DDM
  •  Соответствует RoHS и не содержит свинца



Приложения



  •  SONET OC-192 & SDH STM 64
  •  10GBASE-ER / EW



Электрические и оптические характеристики передатчика



Parameter

Symbol

Min

Typical

Max

Unit

Data Rate Multirate

Mra

9.95

-

11.3

Gbps

Center Wavelength (SOL)

lc

lc-25

lc

lc+25

pm

Center Wavelength (EOL)▲

lc

lc-100

lc

lc+100

pm

Optical Transmit Power

Po

-1

-

+2

dBm

Optical Transmit Power (disabled)

PTX_DISABLE

-

-

-40

dBm

Extinction Ratio

ER

8.2

-

-

dB

Channel Spacing

∆f

-

100

-

GHz

Jitter Generation

TJP-P

-

-

0.1

UI

Spectral Width (-20dB)

Dl20

-

0.1

0.3

nm

Side Mode Suppression Ratio

SMSR

30

-

-

dB

Dispersion penalty(800ps/nm)

DP

-

-

2

dB

Input differential impedance

Rim

-

100

-

Ω

Differential data Input

VtxDIFF

120

-

1000

mV

Transmit Disable Voltage

VD

2.0

-

Vcc3+0.3

V

Transmit Enable Voltage

Ven

0

-

+0.8

V

Transmit Disable Assert Time

Vn







us





Электричесие и оптические характеристики приемника



Parameter

Symbol

Min

Typical

Max

Unit

Data Rate Multirate

Mra

9,95

-

11.3

Gbps

Receiver Sensitivity

Rsens

-

-

-15

dBm

Receiver Sensitivity (OSNR = 20dB)

Rsens-2

-

-

-24

dBm

Maximum Input Power

RX-overload

-

-

-1

dBm

Input Operating Wavelength

λ

1528

-

1564

nm

Reflectance

Rrx

-

-

-27

dB

Loss of Signal Asserted

-

-28

-

-

dBm

LOS De-Asserted

-

-

-

-22

dBm

LOS Hysteresis

-

0.5

-

-

dB

Differential Output Swing

Vout P-P

400

-

800

mV

Rise/Fall Time

Tr / Tf

24

-

-

ps

Loss of Signal –Asserted

VOH

2

-

Vcc3+0.3

V

Loss of Signal –Negated

VOL

0

-

+0.8

V

Производитель
NewNets
