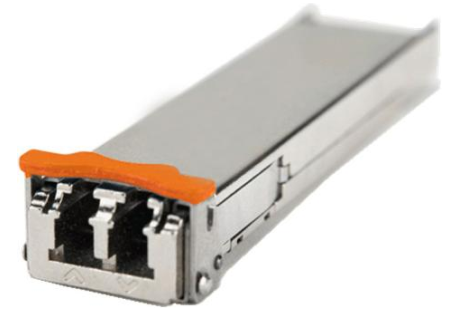

Оптический трансивер NS-XFP 10G DWDM, tunable, C-Band, дальность 80km, LC, DDM

NewNets
Артикул: NS-XFP-Tunable-C-Band-L80D
336 387 руб.
Хотите цену ниже? Звоните!
Наш менеджер обязательно что-нибудь придумает!
-+штКупитьДобавленоБыстрый заказ
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

Description

Newnets Tunable XFP Optical transceiver is designed for use in high speed serial link up to 80km with single fiber at data rates from 9.95Gbps to 11.1Gbps. The transceiver is fully tunable over the entire C-Band and supports ITU-T wavelengths with 50GHZ channel spacing.
This XFP transceiver conforms to XFP multisource agreement (MSA). It supports 10G BASE-ZR/ZW applications along with DWDM SONET OC-192/SDH STM64 applications for Ethernet Switch, IP Router Interconnect or SONET/SDH optical interfaces and 10G Fiber Channel. Digital Optical Monitoring interfaces are available via a 2-wire serial interface


Features

  • XFP MSA Rev 4.5 Compliant
  • Support 9.95Gb/s to 11.1Gb/s
  • Tunability over full C-band 50GHz ITU-T wavelengths (SFF-8477 Control)
  • 80km 50GHZ tunable laser
  • Adaptive Receiver Decision Threshold Control for improved OSNR range
  • High performance APD photodiode receiver
  • Duplex LC fiber connector
  • Compliant with XFP Electrical and Mechanical MSA INF-8077
  • Digital diagnostics and alarm reporting
  • -5℃ to 70℃ Operating Case Temperature
  • Power Dissipation 3.5W Maximum
  • ROHS6 Compliant(lead free)

Applications

    • 10G Fiber Channel&10G Ethernet
    • SONET OC-192&SDH STM64
    • Ethernet Switch or IP Router Interconnect
    • DWDM Networks

    Absolute Maximum Ratings

    Parameter

    Symbol

    Min

    Max

    Unit

    Supply Voltage 1

    Vcc3

    -0.5

    4

    V

    Supply Voltage 2

    Vcc5

    -0.5

    6

    V

    Supply Voltage 3

    Vcc2

    -0.5

    2

    V

    Storage Temperature

    Tst

    -40

    85

    Case Operating Temperature

    Top

    -5

    70

    Operating Conditions

    Parameter

    Symbol

    Min

    Typical

    Max

    Unit

    Supply Voltage 1

    Vcc3

    3.13

    3.3

    3.47

    V

    Supply Current 1

    Icc3

    -

    -

    750

    mA

    Supply Voltage 2

    Vcc5

    4.75

    5

    5.25

    V

    Supply Current 2

    Icc5

    -

    -

    500

    mA

    Supply Voltage 3

    Vcc2

    1.71

    1.8

    1.89

    V

    Supply Current 3

    Icc2

    -

    -

    1000

    mA

    Module Power Dissipation

    Pm

    -

    -

    3.5

    W


    Transmitter Specifications-Optical

    Parameter

    Symbol

    Min.

    Type.

    Max.

    Unit

    Note

    Operating Data Rate

    -

    9.95

    10.3125

    11.1

    Gb/s

    -

    Center Wavelength

    λ

    1528.38

    -

    1565.50

    nm

    ITU-T

    Side Mode Suppression Ratio

    SMSR

    30

    -

    -

    dB

    -

    Wavelength Stability after
    Startup

    △λEOL

    λi-25

    -

    λi+25

    pm

    Average Optical Output Power

    Po

    -1

    -

    +3

    dBm

    1

    Extinction Ratio

    Er

    9.0

    -

    -

    dB

    -

    Differential data Inputs swing

    Vinpp

    120

    -

    820

    mV

    2

    Output Power after Disabled

    -

    -

    -

    -30

    dBm

    -

    Output Eye Diagram

    Compliant with ITU-T and IEEE recommendation MASK


    Transmitter Specifications-Electrical

    Parameter

    Symbol

    Min

    Typical

    Max

    Unit

    Note

    Input differential impedance

    Rim

    -

    100

    -

    Ω

    1

    Differential data input swing

    Vin-pp

    120

    -

    820

    mV

    Transmit Disable Voltage

    VD

    2.0

    -

    Vcc+0.3

    V

    Transmit Enable Voltage

    VEn

    0

    -

    0.8

    V

    Receiver Specifications-Electrical

    Parameter

    Symbol

    Min

    Typical

    Max

    Unit

    Note

    Output differential impedance

    Rom

    -

    100

    -

    Ω

    Differential data output swing

    Vout-pp

    -

    -

    850

    mV

    Rise/Fall time

    Tr/Tf





    40

    ps

    2

    Loss of signal-Asserted

    VOH

    2

    -

    Vcc+0.3

    V

    Loss of signal-Negated

    VOL

    GND

    -

    GND+0.5

    V


    DDM Alarm Thresholds and I2C Locations
    All Alarm Thresholds for OTN XFP are configured at the manufacturer and cannot be configured through the I2C
    interface (i.e. thresholds are not provisionable). Alarm thresholds for each DDM parameter are located in the
    following registers.

    Threshold
    Value
    Register

    Latched
    Alarm

    Threshold
    Size
    (Bytes)

    Name

    02-03

    80.7

    2

    Transceiver Temp High Alarm

    04-05

    80.6

    2

    Transceiver Temp Low Alarm

    06-07

    82.7

    2

    Transceiver Temp High Warning

    08-09

    82.6

    2

    Transceiver Temp Low Warning

    10-17

    N/A

    8

    Reserved

    18-19

    80.3

    2

    Laser Bias Current High Alarm

    20-21

    80.2

    2

    Laser Bias Current Low Alarm

    22-23

    82.3

    2

    Laser Bias Current High Warning

    24-25

    82.2

    2

    Laser Bias Current Low Warning

    26-27

    80.1

    2

    Laser Output Power High Alarm

    28-29

    80.0

    2

    Laser Output Power Low Alarm

    30-31

    82.1

    2

    Laser Output Power High Warning

    32-33

    82.0

    2

    Laser Output Power Low Warning

    34-35

    81.7

    2

    Receive Optical Power High Alarm

    36-37

    81.6

    2

    Receive Optical Power Low Alarm

    38-39

    83.7

    2

    Receive Optical Power High Warning

    40-41

    83.6

    2

    Receive Optical Power Low Warning

    N/A

    86.7

    N/A

    5V High Alarm

    86.6

    5V Low Alarm

    86.5

    3.3V High Alarm

    86.4

    3.3V Low Alarm

    86.3

    1.8V High Alarm

    86.2

    1.8V Low Alarm

    86.1

    -5V High Alarm (Not Used)

    86.0

    -5V Low Alarm (Not Used)

    87.7

    5V High Warning

    87.6

    5V Low Warning

    87.5

    3.3V High Warning

    87.4

    3.3V Low Warning

    87.3

    1.8V High Warning

    87.2

    1.8V Low Warning

    87.1

    -5V High Warning (Not Used)

    87.0

    -5V Low Warning (Not Used)

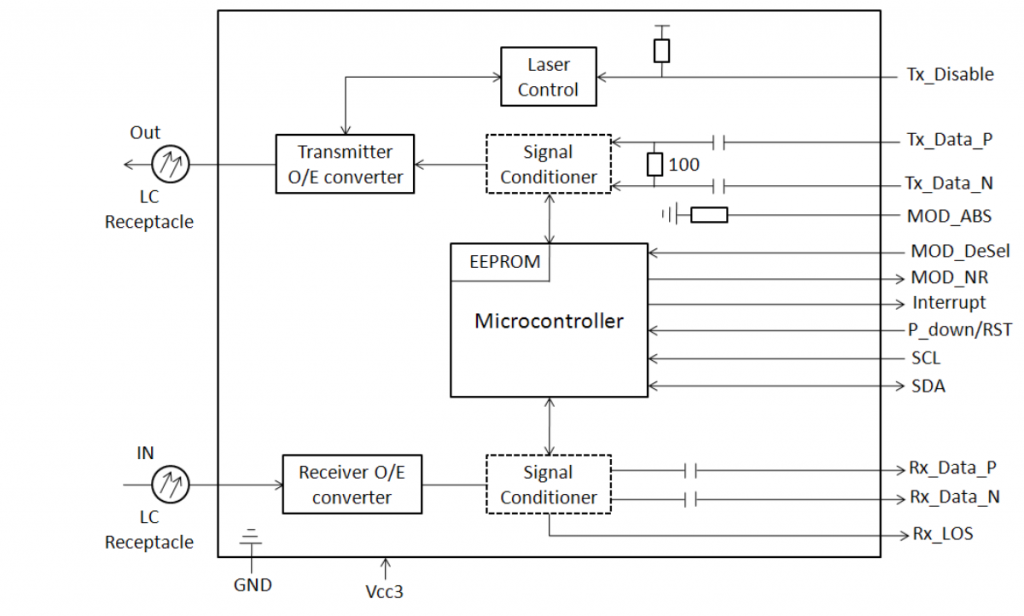

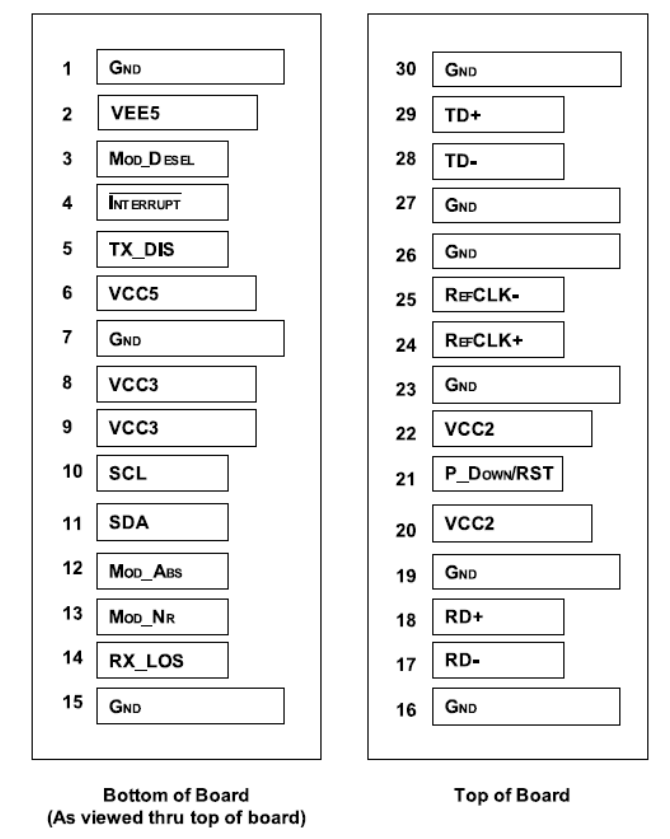

    Pin Description

    Pin No

    Name

    Logic

    Function

    Notes

    1

    GND

    Electrical Ground

    1

    2

    VEE5

    Optional -5.2V power Supply (Not used)

    3

    Mod_DeSel

    LVTTL-I

    Module De-select; When held low allows module to
    respond to 2-wire serial interface

    4

    Interrupt

    LVTTL-O

    Interrupt; Indicates presence of an important condition
    which can be read over the 2-wire
    serial interface

    2

    5

    Tx_DIS

    LVTTL-I

    Transmitter Disable; Turns off transmitter laser output

    6

    VCC5



    +5V Power Supply

    7

    GND



    Module Ground

    1

    8

    VCC3



    +3.3V Power Supply

    9

    VCC3



    +3.3V Power Supply

    10

    SCL

    LVTTL-I/O

    2-Wire Serial Interface Clock

    2

    11

    SDA

    LVTTL-I/O

    2-Wire Serial Interface Data Line

    2

    12

    Mod_Abs

    LVTTL-O

    Indicates Module is not present. Grounded in the Module

    2

    13

    Mod_NR

    LVTTL-O

    Module Not Ready; Indicating Module Operational Fault

    2

    14

    RX_LOS

    LVTTL-O

    Receiver Loss Of Signal Indicator

    2

    15

    GND



    Module Ground

    1

    16

    GND



    Module Ground

    1

    17

    RD-

    CML-O

    Receiver Inverted Data Output

    18

    RD+

    CML-O

    Receiver Non-Inverted Data Output

    19

    GND



    Module Ground

    1

    20

    VCC2

    +1.8V Power Supply

    21

    P_Down/RST

    LVTTL-I

    Power down; When high, requires the module to limit
    power consumption. 2-Wire serial interface must be
    functional in the low power mode.

    22

    VCC2

    +1.8V Power Supply

    23

    GND



    Module Ground

    1

    24

    RefCLK+

    PECL-I

    Reference Clock Non-Inverted Input, AC coupled on the
    host board

    25

    RefCLK-

    PECL-I

    Reference Clock Inverted Input, AC coupled on the host
    board

    26

    GND

    Module Ground

    1

    27

    GND

    Module Ground

    1

    28

    TD-

    CML-I

    Transmitter Inverted Data Input

    29

    TD+

    CML-I

    Transmitter Non-Inverted Data Input

    30

    GND

    Module Ground

    1
