Фильтр DWDM C-BAND диапазона, ABS-box, оболочка 2mm, 1m, LC/UPC

Артикул: NS-FD-CBAND-ABS/LU
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

DWDM широкополосный TFF фильтр C-BAND диапазона 1527.31-1565.59 нм (термальностабилизированный фильтр с тонким пленочным фильтром) - это оптический фильтр, который позволяет разделять или комбинировать несколько оптических сигналов на разных длинах волн в C-диапазоне.

Этот тип фильтра обычно состоит из термальностабилизированного одномодового волокна, покрытого тонкопленочным фильтром (TFF). Такой фильтр имеет узкую полосу пропускания, что позволяет более точно отфильтровывать множество каналов на разных длинах волн.

Широкополосный TFF фильтр C-BAND диапазона 1527.31-1565.59 нм - это фильтр с большей полосой пропускания, чем у обычной модели. Он может использоваться для передачи данных на более широком спектре длин волн, что позволяет увеличить пропускную способность и расширять возможности связи.

Важными характеристиками DWDM широкополосного TFF фильтра являются точность частоты, затухание сигнала, ширина полосы пропускания и стабильность работы в различных условиях. Кроме того, такой тип фильтра может иметь дополнительные параметры, такие как максимальная мощность сигнала, рабочая температура и тип коннекторов.


The DWDM ITU Components are the result of years of telecommunication experiences in thin-film filter technology.

These devices exceed the requirements of Telcordia GR-1221. They demonstrate low insertion loss and temperature insensitivity, and reliable performance in varieties system applications.

Features

  • Low insertion loss

  • High channel isolation

  • Low polarization dependent loss

Applications

  • Access networks

  • Metro WDM systems

  • Long haul WDM systems

  • Enterprise networks

Specifications

PassBand

1527.31-1565.59nm

Technology

TFF (Thin Film Filter)

Reflect Band

1260-1520.8&1570.2-1651nm

Transmission passband ripple

≤0.40dB

Transmission insertion loss

≤1.1dB

Reflection passband ripple

≤0.20dB

Reflection insertion loss

≤0.40dB

Transmission isolation (adj channel)

≥30dB

Transmission isolation (non-adj channel)

≥50dB

Reflection isolation

≥12dB

Polarization dependent loss

≤0.2dB

Polarization mode dispersion

≤0.2ps

Directivity

≥50dB

Return loss

≥45dB

Optical power handling

≥500

Temperature

Operating:-40 to +85℃

Storage:-40 to +85℃

Fiber type

SMF-28e

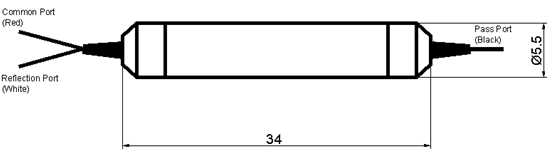

Package dimension

∮5.5 x L34mm

Note 1) All the specifications are based on the devices without connectors, and guaranteed over wavelength, polarization and temperature.

2) PMD and chromatic dispersion values are guaranteed by design.

Производитель
NewNets
NS-FD-CBAND-NC.pdf
PDF, 316.14 Kb
