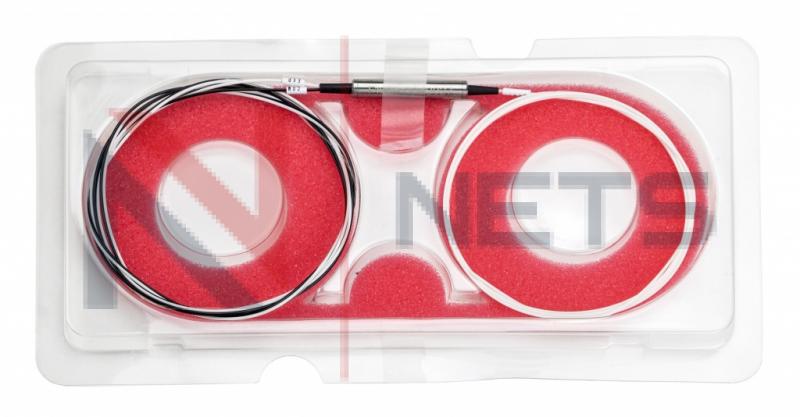

Узкополосный фильтр DWDM, 49 канал , гильза, оболочка 0.9mm, 1m

NewNets
Артикул: NS-FD49
5 217 руб.
Нашли цену дешевле?
- + шт Купить Добавлено Быстрый заказ
Зарегистрируйтесь, чтобы получить скидку!

Описание

WDM-фи́льтр (WDM-ответвитель, Wavelength Division Multiplexing — спектральное уплотнение каналов) — устройство, предназначенное для разделения нескольких лучей с разной длиной волны (каналов), распространяющихся по одному оптическому волокну.



Оптический фильтр DWDM предназначен для организации ввода или вывода оптического сигнала на заданной длине волны из оптического волокна, в волоконно оптической системе DWDM.

WDM-фильтры предназначены для изготовления таких устройства как DWDM-мультиплексора/демультиплексора и OADM-мультиплексора ввода/вывода.



Оптический фильтр, извлекая сигнал на фиксированной длине волны, остальное излучение пропускает без изменений. Устройство не требует электропитания, и является полностью пассивным элементом.



Оптический фильтр DWDM имеет полосу пропускания около 0,8 нм. Данную особенность необходимо учитывать при построении гибридных систем «DWDM+CWDM», в которых используются устройства с более широкой полосой пропускания (7нм для CWDM).



Технология производства: тонкопленочный фильтр Thin Film Filter (TFF). Своим успехом эти элементы обязаны удачному сочетанию 2х хорошо отработанных технологий: нанесения многослойных интерференционных покрытий и ввода света в волокно с помощью градиентных линз.

TFF-фильтр можно рассмотреть как базовое 3х портовое устройство:

- входной порт

- порт ввода/вывода

- транзитный порт.

Модули с несколькими портами ввода/вывода изготавливают путем каскадирования нескольких TFF-фильтров.

Особенности

·         Возможность использовать как мультиплексор или демультиплексор и OADM

·         Пассивное устройство, не требует электропитания

·         Низкие вносимые потери

·         Независимость от протоколов передачи

·         Без разъемов, длина волокна 1 метр

·         Изготовлены в соответствие рекомендацией RoHS

·         Возможность размещения в муфтах или 19” боксах.



Наименование*

Артикул

Длина волны (нм)

Оптический фильтр DWDM, сетка частот 100ГГц, канал 16

NS-FD16

1564,68

Оптический фильтр DWDM, сетка частот 100ГГц, канал 17

NS-FD17

1563,86

Оптический фильтр DWDM, сетка частот 100ГГц, канал 18

NS-FD18

1563,05

Оптический фильтр DWDM, сетка частот 100ГГц, канал 19

NS-FD19

1562,23

Оптический фильтр DWDM, сетка частот 100ГГц, канал 20

NS-FD20

1561,42

Оптический фильтр DWDM, сетка частот 100ГГц, канал 21

NS-FD21

1560,61

Оптический фильтр DWDM, сетка частот 100ГГц, канал 22

NS-FD22

1559,79

Оптический фильтр DWDM, сетка частот 100ГГц, канал 23

NS-FD23

1558,98

Оптический фильтр DWDM, сетка частот 100ГГц, канал 24

NS-FD24

1558,17

Оптический фильтр DWDM, сетка частот 100ГГц, канал 25

NS-FD25

1557,36

Оптический фильтр DWDM, сетка частот 100ГГц, канал 26

NS-FD26

1556,55

Оптический фильтр DWDM, сетка частот 100ГГц, канал 27

NS-FD27

1555,75

Оптический фильтр DWDM, сетка частот 100ГГц, канал 28

NS-FD28

1554,94

Оптический фильтр DWDM, сетка частот 100ГГц, канал 29

NS-FD29

1554,13

Оптический фильтр DWDM, сетка частот 100ГГц, канал 30

NS-FD30

1553,33

Оптический фильтр DWDM, сетка частот 100ГГц, канал 31

NS-FD31

1552,52

Оптический фильтр DWDM, сетка частот 100ГГц, канал 32

NS-FD32

1551,72

Оптический фильтр DWDM, сетка частот 100ГГц, канал 33

NS-FD33

1550,92

Оптический фильтр DWDM, сетка частот 100ГГц, канал 34

NS-FD34

1550,12

Оптический фильтр DWDM, сетка частот 100ГГц, канал 35

NS-FD135

1549,32

Оптический фильтр DWDM, сетка частот 100ГГц, канал 36

NS-FD36

1548,51

Оптический фильтр DWDM, сетка частот 100ГГц, канал 37

NS-FD37

1547,72

Оптический фильтр DWDM, сетка частот 100ГГц, канал 38

NS-FD38

1546,92

Оптический фильтр DWDM, сетка частот 100ГГц, канал 39

NS-FD39

1546,12

Оптический фильтр DWDM, сетка частот 100ГГц, канал 40

NS-FD40

1545,32

Оптический фильтр DWDM, сетка частот 100ГГц, канал 41

NS-FD41

1544,53

Оптический фильтр DWDM, сетка частот 100ГГц, канал 42

NS-FD42

1543,73

Оптический фильтр DWDM, сетка частот 100ГГц, канал 43

NS-FD43

1542,94

Оптический фильтр DWDM, сетка частот 100ГГц, канал 44

NS-FD44

1542,14

Оптический фильтр DWDM, сетка частот 100ГГц, канал 45

NS-FD45

1541,35

Оптический фильтр DWDM, сетка частот 100ГГц, канал 46

NS-FD46

1540,56

Оптический фильтр DWDM, сетка частот 100ГГц, канал 47

NS-FD47

1539,77

Оптический фильтр DWDM, сетка частот 100ГГц, канал 48

NS-FD48

1538,98

Оптический фильтр DWDM, сетка частот 100ГГц, канал 49

NS-FD49

1538,19

Оптический фильтр DWDM, сетка частот 100ГГц, канал 50

NS-FD50

1537,40

Оптический фильтр DWDM, сетка частот 100ГГц, канал 51

NS-FD51

1536,61

Оптический фильтр DWDM, сетка частот 100ГГц, канал 52

NS-FD52

1535,82

Оптический фильтр DWDM, сетка частот 100ГГц, канал 53

NS-FD53

1535,04

Оптический фильтр DWDM, сетка частот 100ГГц, канал 54

NS-FD54

1534,25

Оптический фильтр DWDM, сетка частот 100ГГц, канал 55

NS-FD55

1533,47

Оптический фильтр DWDM, сетка частот 100ГГц, канал 56

NS-FD56

1532,68

Оптический фильтр DWDM, сетка частот 100ГГц, канал 57

NS-FD57

1531,90

Оптический фильтр DWDM, сетка частот 100ГГц, канал 58

NS-FD58

1531,12

Оптический фильтр DWDM, сетка частот 100ГГц, канал 59

NS-FD59

1530,33

Оптический фильтр DWDM, сетка частот 100ГГц, канал 60

NS-FD60

1529,55

Оптический фильтр DWDM, сетка частот 100ГГц, канал 61

NS-FD61

1528,77







Параметр

Единицы

Значение

Центральная длина волны

nm

CH16~CH61 (ITU)

Разнос каналов

nm

0.8

Ширина спектра @-0.5dB

nm

≥0.22

Pass Channel

Вносимые потери

dB

≤1.0 (0.6)

Изоляция смежных/не смежных каналов

≥25/35

Отклонение

≤0.3

Reflect Channel

Вносимые потери

dB

≤0.6 (0.25)

Изоляция

≥10 (18)

Возвратные потери/направленность

dB

≥45/50

Поляризационные потери

dB

≤0.1

Влияние температуры на вносимые потери

dB/°C

≤0.005

Максимальная вводимая мощность

mW

300

Рабочая температура

°C

-5°C ~ +70°C

Температура хранения

°C

-40°C ~ +85°C

Тип волокна



SMF-28e, 9/125 µm

Тип, длина портов

mm

0.9mm loose tube,1 m

Габаритный размер

mm

Φ5.5 x 38



Производитель
NewNets
