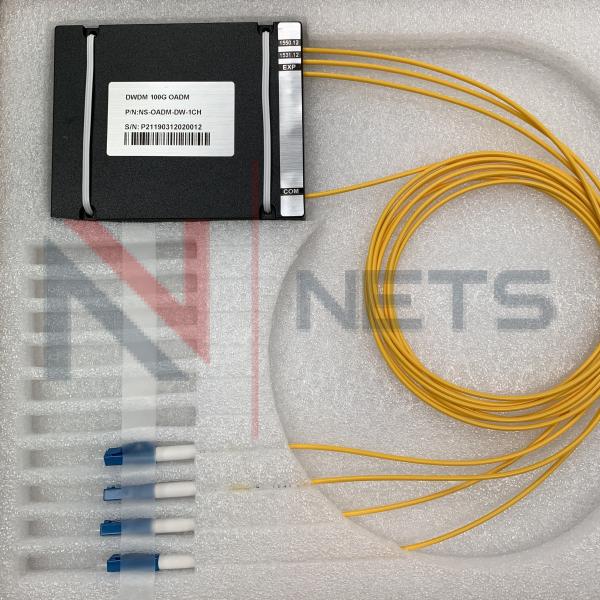

Оптический модуль Add/Drop 1CH DWDM OADM 1G/10G длины волн 1550.12/1531.12 для одноволоконных DWDM с

NewNets
Артикул: NS-OADM-DW-1СH C34/C58
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!
Описание

Оптические Мультиплексор ввода/вывода DWDM OADM (optical add/drop multiplexer)

Устройства предназначены для организации ввода/вывода сигнала на заданной длине волны из оптического группового сигнала в системе DWDM на промежуточных пунктах.

Модуль OADM, изготовлен из последовательно включенных TTF фильтров, при прохождении через которые выделается сигнал определенной длины волны, при этом остальные длины волн группового сигнала проходят устройство прозрачно.

Различают одно-волоконные и дву-волоконные OADM модули:

одно-волоконные используют для извлечения/добавления сигнала из линии одного направления.

дву-волоконные используют для извлечения/добавления сигнала из линии одного направления и извлечения/добавления сигналов в линию другого направления. Причем добавленные длинны волн второго направления могут совпадать с длинами волн первого.

Особенности

·         Полностью пассивные элементы

·         Рабочий диапазон 1460nm .. 1620nm

·         Изготовлены из TTF элементов

·         Не требует питания

·         Низкие вносимые потери для транзитных каналов

·         Высокая температурная стабильность

·         Может быть выполнен с любыми типами портов: LC/FC/SC

·         Может быть изготовлен в разных типах корпусов:19"/ABS box

·         Широкий рабочий диапазон температур: 0...+70°C

·         Температура хранения: -40...+85°C

·         Компактные размеры

Одноканальный (2 длины волны) однонаправленный (одно волоконный) осуществляет выделение 2х длин волн из группового сигнала (1 channel single fiberOADM)


Технические характеристики:

Параметр

Значение

Рабочая длина волны (nm)

1550,12

1531,12

EXP

Вносимые потери (dB)

< 1.2

0.76

1.06

0.89

Поляризационные потери (dB)

< 0.1

< 0.1

PMD (ps)

<0.1

Изоляция (dB)

>30

Изоляция порта EXP (dB)

>40

Тип портов

LC/UPC определяется при заказе

Рабочая температура

-5..+75С

Размеры (мм)

100х80х10


OADM DWDM.pdf
PDF, 238.47 Kb
