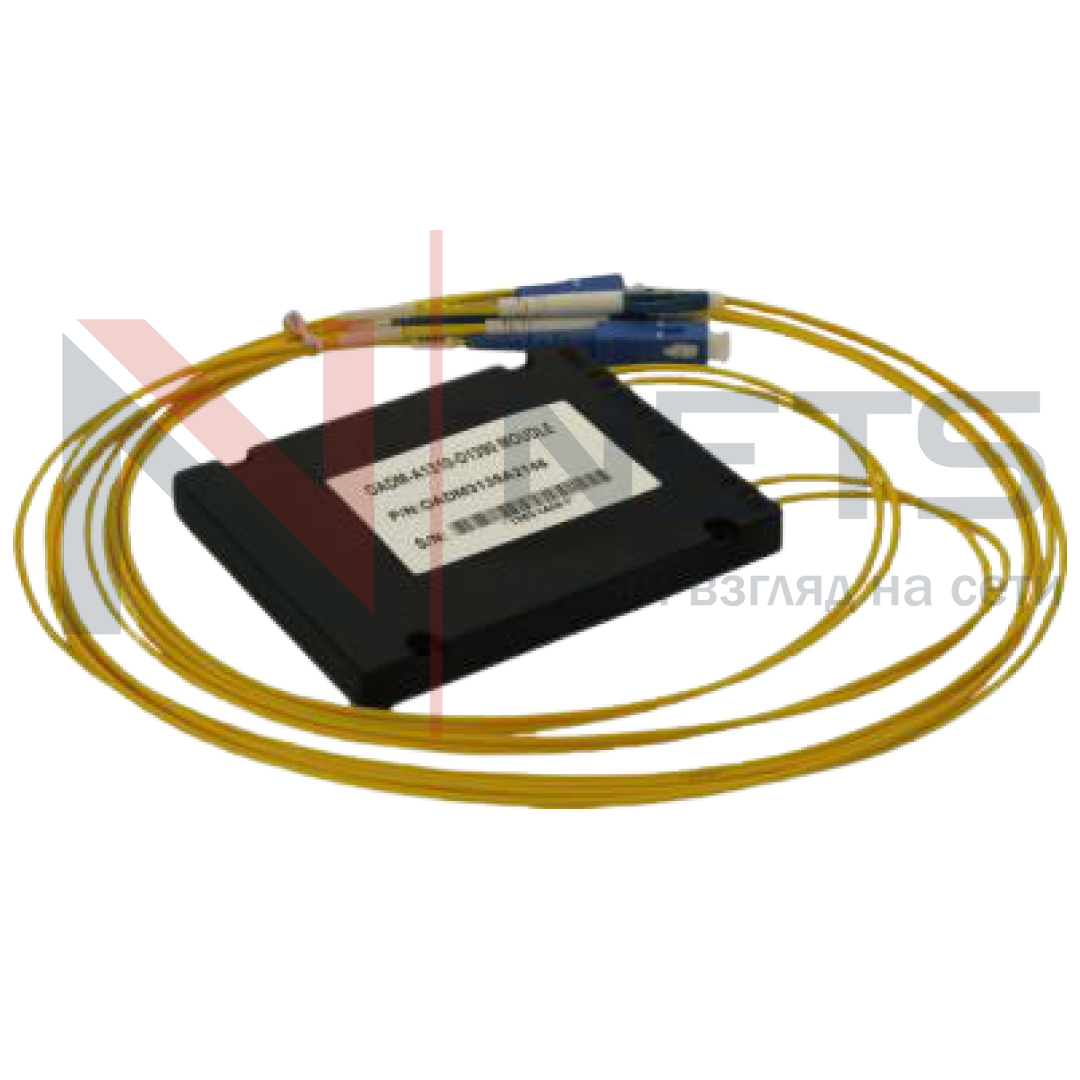

Оптический модуль Add/Drop 2CH DWDM OADM 1G/10G длины волн 1557.36/1556.55/1531.90/1531.12 для

NewNets
Артикул: NS-OADM-DW-2СH-2FC 25/C26/C57/C58
Наличие на складах:
Москва
под заказ от 3 дней
Новосибирск
под заказ от 3 дней
Зарегистрируйтесь, чтобы получить скидку!

Оптические Мультиплексор ввода/вывода DWDMOADM  (opticaladd/dropmultiplexer)

 Устройства предназначены для организации ввода/вывода сигнала на заданной длине волны из оптического группового сигнала в системе DWDM на промежуточных пунктах.

Модуль OADM, изготовлен из последовательно включенных TTF фильтров, при прохождении через которые выделается сигнал определенной длины волны, при этом остальные длины волн группового сигнала проходят устройство прозрачно.

Различают одно-волоконные и двухволоконные OADM модули:

одно-волоконные используют для извлечения/добавления сигнала из линии одного направления.

двухволоконные используют для извлечения/добавления сигнала из линии одного направления и извлечения/добавления сигналов в линию другого направления.

Причем добавленные длинны волн второго направления могут совпадать с длинами волн первого.

Особенности

  • Полностью пассивные элементы
  • Рабочий диапазон 1460nm .. 1620nm
  • Изготовлены из TTF элементов
  • Не требует питания
  • Низкие вносимые потери для транзитных каналов
  • Высокая температурная стабильность
  • Может быть выполнен с любыми типами портов: LC/FC/SC
  • Может быть изготовлен в разных типах корпусов:19"/ABS box
  • Широкий рабочий диапазон температур: 0...+70°С
  • Температура хранения: -40...+85°C
  • Компактные размеры

Спецификация

NCH DWDM Optical Add/Drop Module



Параметры

1CH

2CH

4CH

8CH

Center Wavelength (nm)

ITU

Passband (nm)

ITU

Operating Wavelength (nm)

1460nm .. 1620nm

Channel Space (GHz)

100

Fiber Type

SMF-28e or customer specified



IL(dB)     (P/A Grade)

Add&Drop Channel

0.5/0.6

0.7/1.0

1.4/1.7

2.0/2.5

Express Channel

0.6/0.8

1.2/1.4

1.8/2.0

3.6/3.8





Isolation(dB)

Add&Drop            Adjacent Channel

30

Add&Drop Non-Adjacent Channel

50

Express Channel

25

Ripple(dB)

0.3

0.3

0.4

0.5

PDL(dB)

0.1

PMD(ps)

0.1

RL(dB)

45

Directivity(dB)

50

Maximum Optical Power (mw)

500

Operating Temperature (℃)

-40~85

Storage Temperature (℃)

-40~85

BOX Package(mm)

100*80*10

140*115*18

LGX Package

1U, 2U

19’’ Rack mount Package

1U

Notes:

1.     Specified without connectors.

2.     Add an additional 0.2dB loss per connector.

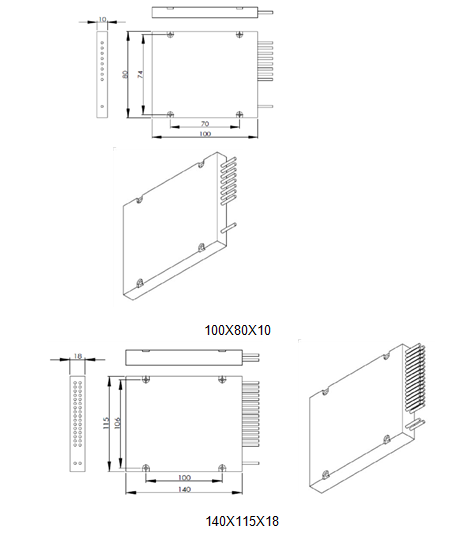

Размеры

OADM DWDM.pdf
PDF, 541.81 Kb
