Основные характеристики
• Оптимизированный центр обработки данных
• 3 AOC и 1 AOM SAS3
мезонинная карта
1. Двойной разъем R3 (LGA 2011) поддерживает
процессоры Intel® Xeon® семейства E5-2600
v4 / v3; QPI до 9,6 ГТ / с
2. До 2TB ECC 3DS LRDIMM, до
DDR4- 2400 МГц; 16x слотов DIMM
3. 2 разъема PCI-E 3.0 x16 (FHHL)
1 разъем PCI-E 3.0 x8 (LP)
4. 4 отсека для 3,5-дюймовых дисков SATA3 с возможностью горячей замены
5. Двухпортовая локальная сеть Intel® i350 1GbE
6. Порты ввода / вывода: 1x VGA, 2x USB 3.0,
2x USB 2.0
7. Платиновый уровень 600 Вт с высоким КПД
8. 2 порта SuperDOM (диск на модуле)
9. IPMI 2.0 + KVM с выделенной локальной сетью

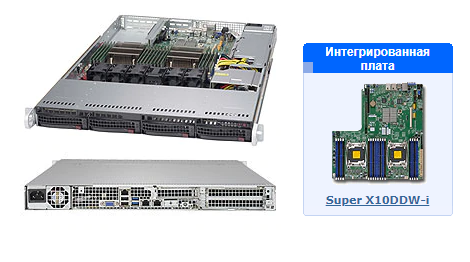

Материнская плата
|
|
Super X10DDW-i
|
|
Процессор / кэш
|
|
ЦПУ
|
- Семейство процессоров Intel® Xeon® E5-2600 v4 / v3 (до 145 Вт TDP) *
- Dual Socket R3 (LGA 2011)
|
Ядра / Кэш
|
- До 22 ядер / до 55 МБ Кэш
|
Системная шина
|
|
Заметка
|
Требуется версия BIOS 2.0 или выше
|
|
|
|
Системная память
|
|
Емкость памяти
|
- 16x 288-контактный слот DDR4 DIMM
- До 2 ТБ ECC 3DS LRDIMM, 1 ТБ ECC RDIMM
|
Тип памяти
|
- 2400 / 2133/1866/1600 МГц ECC DDR4 SDRAM 72 бит
|
Размеры DIMM
|
- RDIMM: 64 ГБ, 32 ГБ, 16 ГБ, 8 ГБ, 4 ГБ
- LRDIMM: 64 ГБ, 32 ГБ
- 3DS LRDIMM: 128 ГБ
|
Напряжение памяти
|
|
Обнаружение ошибок
|
- Исправляет однобитовые ошибки
|
|
Бортовые устройства
|
|
Набор микросхем
|
|
SATA
|
- SATA3 (6 Гбит / с); RAID 0, 1, 5, 10
|
IPMI
|
- Поддержка интеллектуального интерфейса управления платформой v.2.0
- IPMI 2.0 с поддержкой виртуальных носителей через локальную сеть и KVM через локальную сеть
- ASPEED AST2400 BMC
|
Сетевые контроллеры
|
- Двухпортовый гигабитный Ethernet Intel® i350
- Очереди устройства виртуальной машины снижают издержки ввода-вывода
- Поддерживает выходы 10BASE-T, 100BASE-TX и 1000BASE-T, RJ45
- 1x Realtek RTL8211E PHY (выделенный IPMI)
|
видео
|
|
|
Ввод, вывод
|
|
SATA
|
- 4 порта SATA3 (6 Гбит / с)
- I-SATA 4 и I-SATA 5 поддерживают SATA DOM
|
ЛВС
|
- 2 порта RJ45 Gigabit Ethernet LAN
- 1x RJ45 выделенный порт локальной сети IPMI
|
USB
|
- 3 порта USB 3.0 (2 сзади, 1 тип A)
- 4 порта USB 2.0 (2 сзади, 2 разъема)
|
видео
|
|
Последовательный порт / Заголовок
|
|
DOM
|
- 2 порта Super DOM (диск на модуле)
|
|
управление
|
|
Программного обеспечения
|
- IPMI 2.0
- Intel® Node Manager
- SuperDoctor 5
- SSM
- SPM
- SUM
- Сторожевая собака
|
Конфигурации питания
|
- ACPI / APM Управление питанием
- Режим включения для восстановления переменного тока
|
Шасси
|
|
Фактор формы
|
|
модель
|
|
|
Размеры и вес
|
|
ширина
|
|
Рост
|
|
глубина
|
|
пакет
|
- 23,5 "(Ш) х 8,5" (В) х 33,7 "(Л)
|
Вес
|
- Вес нетто: 22 фунта (10,0 кг)
- Вес брутто: 46 фунтов (20,9 кг)
|
Доступные цвета
|
|
|
Передняя панель
|
|
Кнопки
|
- Кнопка включения / выключения питания
- Кнопка сброса системы
- Кнопка UID
|
светодиоды
|
- Индикатор состояния питания
- Индикатор активности жесткого диска
- 2x светодиода активности сети
- Универсальный информационный (UID) светодиод
|
|
Слоты расширения
|
|
PCI-Express
|
- 2 разъема PCI-E 3.0 x16 (FHHL)
- 1 разъем PCI-E 3.0 x8 (LP)
|
|
Диски
|
|
Горячая замена
|
- 4 отсека для дисков SATA3 с возможностью горячей замены 3,5 "
|
|
Периферийные устройства
|
|
DVD-ROM
|
- 1x тонкий DVD-привод (опция)
|
|
Объединительный
|
|
Объединительная плата SAS2 / SATA3
|
|
Система охлаждения
|
|
Фанаты
|
- 5x 4 см вентиляторов с оптимальным контролем скорости вращения вентиляторов
|
|
Источник питания
|
Высокоэффективный блок питания 600 Вт с PMBus 1.2, I 2 C, PFC и цифровым коммутатором
|
Вход переменного тока
|
|
Выход постоянного тока
|
- + 3,3 В: 15 А
- + 5В: 18А
- + 5В в режиме ожидания: 3А
- + 12В: 49А
- -12 В: 0,5 А
|
сертификация
|
Платиновый Сертификат
|
|
BIOS системы
|
|
Тип BIOS
|
- 128-мегабайтная флэш-память SPI с AMI BIOS
|
Особенности BIOS
|
- Подключи и играй (PnP)
- APM 1.2
- PCI 2.3
- ACPI 1.0 / 2.0 / 3.0 / 4.0
- Поддержка USB-клавиатуры
- SMBIOS 2.7.1
- UEFI 2.3.1
|
|
Рабочая среда / Соответствие
|
|
RoHS
|
|
Экологический Спец.
|
- Рабочая температура: от
5 до 40 ° C (от 41 до 104 ° F)
- Нерабочая температура: от
-40 ° C до 70 ° C (от -40 ° F до 158 ° F)
- Относительная влажность при эксплуатации: от
8% до 90% (без конденсации)
- Относительная влажность
в нерабочем состоянии : от 5% до 95% (без конденсации)
|
