Кабельные сборки MTO/MTP

Многоволоконные кабельные сборки MTP/MPO

Многоволоконные коннекторы MPO и MTP (усовершенствованная модификация MPO) применяются для высокоскоростной параллельной передачи данных, а также в сетях с большим числом оптических линий связи. В большинстве случаев используются претерминированные кабельные сборки на основе MPO, полностью изготовленные на заводе производителя.

Кабельные сборки с двумя коннекторами MPO

Простейшей конструкцией является многоволоконный кабель MPO-12 с коннекторами MPO Female(Мама)на обоих концах.Ленточная сборка содержит 12 волокон в первичном акриловом покрытии 250 мкм; внешняя оболочка из материала класса LSZH.

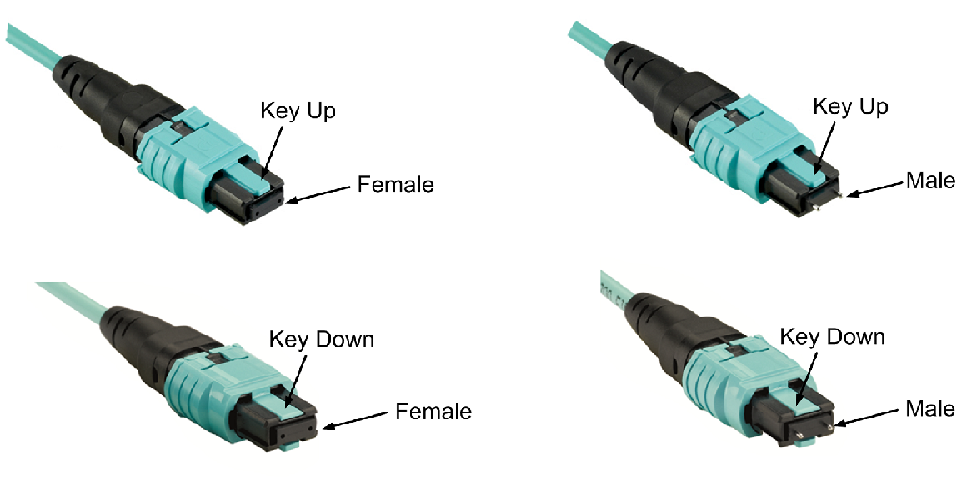

По типам коннекторов есть разделение на 2 вида Female/Male

Важным параметром кабельной сборки на основе MPO является взаимное расположение оптических волокон на противоположных концах кабельной сборки. В зависимости от взаимного расположения ключей на корпусе MPO конннекторов и внутренней структуры кабеля выделяют несколько схем полярности. В стандарте TIA-568 описаны три наиболее распространенные схемы полярности 12 и 24-волоконных кабельных сборок:

• Полярность типа А (12 волокон)

Ключи коннекторов ориентированы в противоположные стороны (Key Up – Key Down). Нумерация волокон в коннекторах совпадает (1-1, 2-2...).

• Полярность типа B (12 волокон)

Ключи коннекторов ориентированы в одну сторону (Key Up – Key Up). Нумерация волокон в коннекторах противоположная (1-12, 2-11...).

• Полярность типа C (12 волокон)

Ключи коннекторов ориентированы в противоположные стороны (Key Up – Key Down). Волокна внутри кабеля попарно перекрещиваются (1-2, 2-1...)

• Полярность 24-волоконных кабельных сборок

Как правило, используется схема полярности типа А (Key Up – Key Down).

Коннекторы для соединения сборок

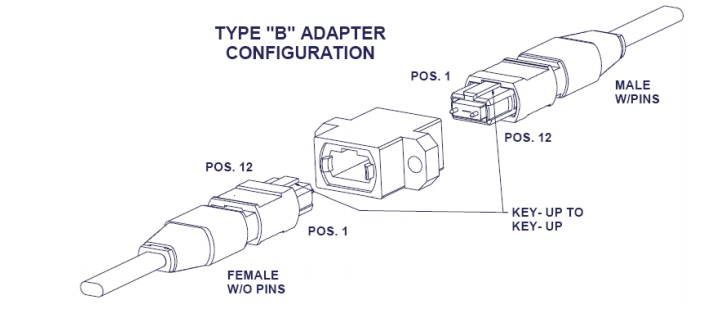

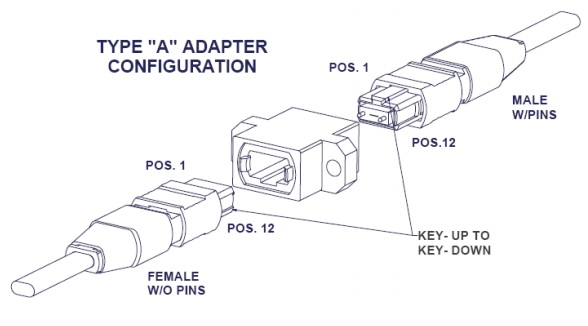

В рекомендации ANSI/TIA-568-C.3 описано 2 типа сборок, отличающиеся ориентацией подключаемых разъемов.

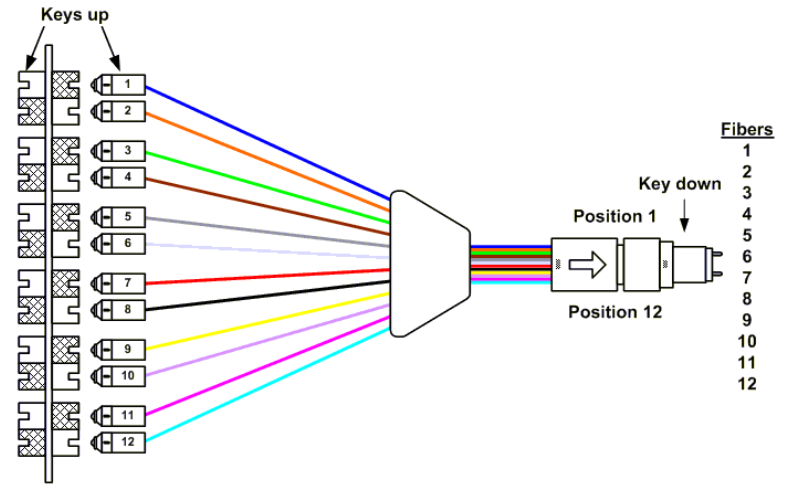

Разветвительные кабельные сборки типа "fan-out"

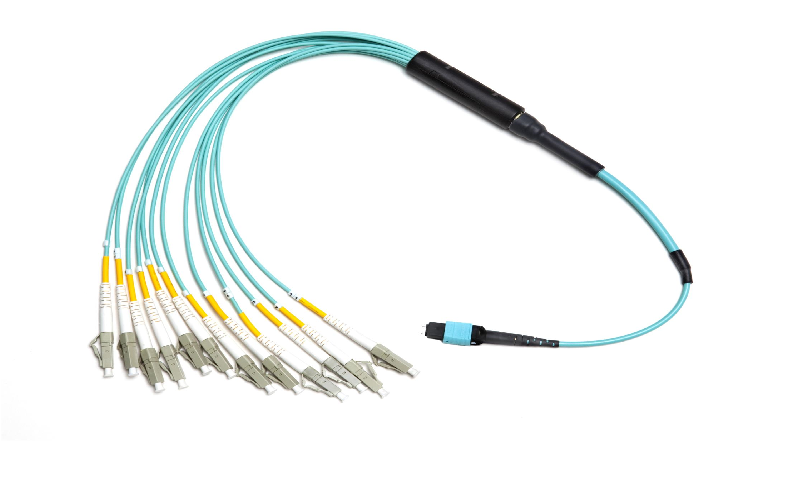

Для перехода от многоволоконной линии связи к обычным симплексным кабелям используется кабельная сборка типа "fan-out". Она имеет коннектор MPO с одной стороны и коннекторы другого типа, например, LC с другой.

Или с SC коннекторами

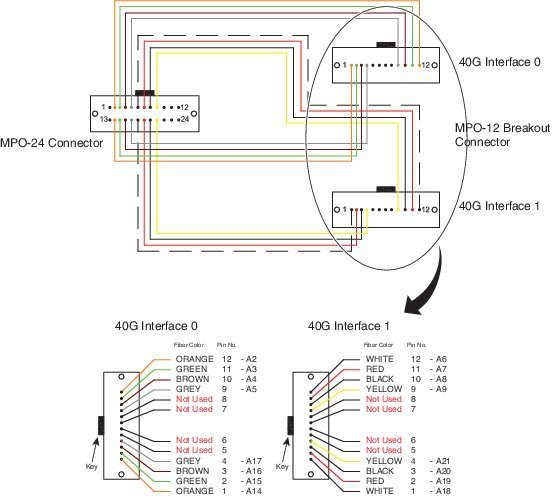

Переходные сборки от MPO-24 к MPO-12
