Коэффициент усиления антенны дБи
Коэффициент усиления антенны дБи
Описание
dB (дБ) — децибел (русское обозначение: дБ; международное: dB) выражает отношение двух значений энергетической величины выраженное в десятичным логарифмом этого отношения.
Децибелы принято использовать для измерения или выражения отношения одноимённых энергетических величин, таких как мощность, энергия, интенсивность, плотность потока мощности, спектральная плотность мощности и т. п., а также силовых величин, таких как напряжение, сила тока, напряженность поля, звуковое давление и т. п. Часто в качестве одной из величин отношения (в знаменателе) выступает общепринятая исходная (или опорная) величина. Тогда отношение, выраженное в децибелах, принято называть уровнем соответствующей физической величины (например, уровень мощности, уровень напряжения и т. д.)
P(dB) = 10 lg (P1/P2)
Применение такой единицы измерения отношений, позволяет заменить умножение/деление на сложение/вычитание при подсчете усиления/ослабления.
dBm (дБм). Иногда удобно какую либо величину принять за эталон (нулевой уровень) и относительно ее измерять уровень уже в децибелах. Так, если принять за нулевой уровень — 1мВт и относительно его измерять, то появляется такая единица измерения как дБм (1мВт = 0 дБм). Она уже имеет вполне весомый физический смысл, в отличии от безличных децибелов, dBm — это мера мощности. В ней измеряют уровень слабых сигналов , чувствительность приемников, мощность передатчиков и т.п. Например уровень мощности 5·10-8 мВт соответствует -73 дБм.

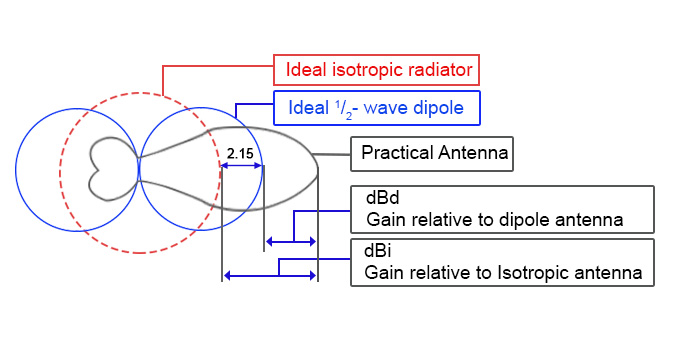

dBi (дБи). dBi (русское дБи) — изотропный децибел (децибел относительно изотропного излучателя). Характеризует коэффициент направленного действия (а также коэффициент усиления) антенны относительно коэффициента направленного действия изотропного излучателя. Как правило, если не оговорено специально, характеристики усиления реальных антенн даются именно относительно усиления изотропного излучателя. Эталонная антенна, так называемый изотропный излучатель — идеальная антенна, диаграмма направленности которой представляет собой сферу, коэффициент усиления которой равен единице и КПД которой равен 100%. Излучение сигнала таким излучателем происходит с равномерной интенсивностью во все стороны. Такой антенны в природе не существует, это виртуальный объект, однако, очень удобный в качестве эталона для измерения параметров реальных антенн. Существует еще одна единица: dBd — здесь за эталон принят полуволновой диполь. Однако, использование dBi предпочтительнее (и чаще всего именно его и используют, иногда даже пишут дБ, но подразумевают дБи), т.к. в этом случае проще расчет энергетического баланса трассы радиосвязи. dBi — это относительная единица, ничем по сути от простого децибела не отличима, кроме определения эталона, относительно которого и идет отсчет.
Коэффициент усиления антенны определяет, насколько децибел плотность потока энергии, излучаемого антенной в определенном направлении, больше плотности потока энергии, который был бы зафиксирован в случае использования изотропной антенны. Коэффициент усиления антенны измеряется в так называемых изотропных децибелах (дБи или dBi).
Так, если коэффициент усиления антенны в заданном направлении составляет 5 dBi, то это означает, что в этом направлении мощность излучения на 5 дБ (в 3,16 раза) больше, чем мощность излучения идеальной изотропной антенны. Естественно, увеличение мощности сигнала в одном направлении влечет за собой уменьшение мощности в других направлениях. Конечно, когда говорят, что коэффициент усиления антенны составляет 5 dBi, то имеется в виду направление, в котором достигается максимальная мощность излучения (главный лепесток диаграммы направленности).
Зная коэффициент усиления антенны и мощность передатчика, нетрудно рассчитать мощность сигнала в направлении главного лепестка диаграммы направленности. Так, при использовании беспроводной точкой доступа с мощностью передатчика 20 dBm (100 мВт) и направленной антенны с коэффициентом усиления 10 dBi мощность сигнала в направлении максимального усиления составит 20 dBm + 10 dBi = 30 dBm (1000 мВт), то есть в 10 раз больше, чем в случае применения изотропной антенны.
