Назначение контактов RJ45 и RJ48 SMG

Правила распиновки кабеля для пордключения SMG-1 , SMG-2, SMG-4

Описание

RJ48 является зарегистрированным разъемом, который используется для терминации T1 и ISDN.

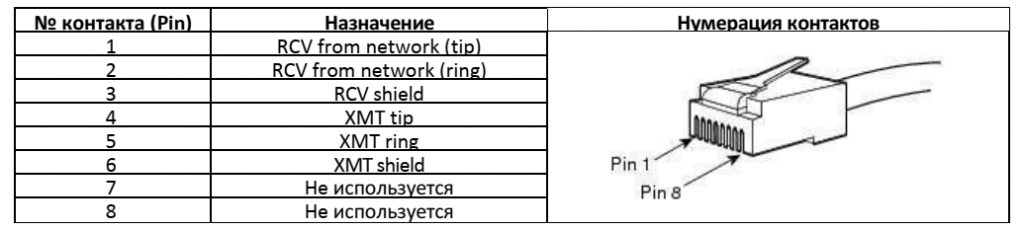

Назначение контактов разъемов RJ-48 для подключения потоков E1 соответствует
спецификации ISO/IЕС 10173 и приведено в таблице ниже.

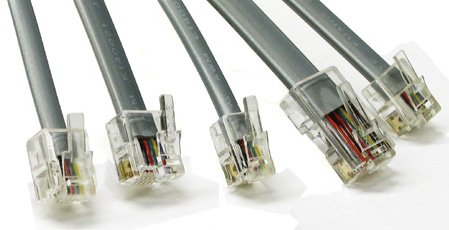

Разъемы RJ-45, имеют восемь контактов, маркируются 8P8C, предназначены для соединения телекоммуникационного оборудования: компьютеры, розетки, сетевые коммутаторы, патч-панели. Данные разъемы подразделяются несколько видов, в зависимости от используемого кабеля:

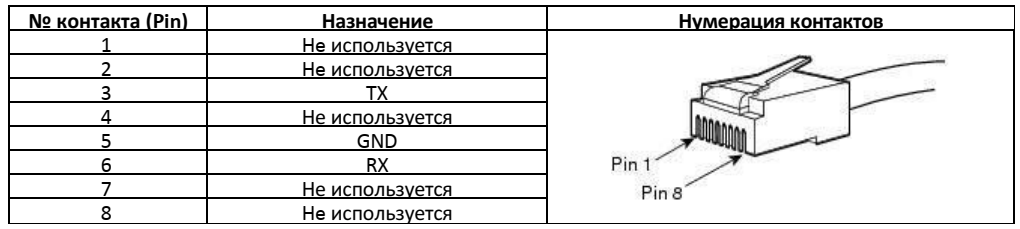

Назначение контактов разъема RJ-45 консольного порта Console приведено в таблице ниже.
