Настройка сервисного маршрутизатора esr-12vf для локального соединения аналоговых телефонных аппаратов

Описание

Настройка VoIP

VoIP (англ. Voice over IP) — набор протоколов, которые позволяют передавать речевую информацию посредством IP-сетей. В рамках данного устройства VoIP используется для подключения аналоговых телефонных аппаратов к IP-сети с возможностью совершения телефонных вызовов.

В первую очередь необходимо подключится к маршрутизатору либо с помощью консольного порта RS-232 либо по локальной сети Ethernet.

1) Настройка SIP-профиля:

Необходимо подключить аналоговые телефонные аппараты и к IP-сети посредством маршрутизатора ESR-12VF. В качестве proxy-сервера и сервера регистрации выступает SIP-сервер, находящийся на ESR.

esr-12vf # configure

esr-12vf(config)# sip profile 1

Настройка основного SIP proxy-сервера и сервера регистрации:

esr-12vf(config-sip-profile) # proxy primary

Настройка адреса SIP proxy-сервера (в качестве SIP proxy-сервера использовать встроенный SIP-сервер):

esr-12vf(config-voip-sip-proxy)# ip address proxy-server 192.0.2.5

Настройка порта SIP proxy-сервера:

esr-12vf(config-voip-sip-proxy)# ip port proxy-server 5080

Если используется стандартный порт 5060, то его можно не указывать.

Если необходимо использовать регистрацию, то необходимо выполнить следующие пункты:

Настройка адреса сервера регистрации (в качестве сервера регистрации использовать встроенный SIP-сервер):

esr-12vf(config-voip-sip-proxy) # ip address registration-server 192.0.2.5

Настройка порта сервера регистрации:

esr-12vf(config-voip-sip-proxy) # ip port registration-server 5080

Если используется стандартный порт 5060, то его можно не указывать.

Активация регистрации:

esr-12vf (config-voip-sip-proxy) # registration

Активация proxy-сервера и сервера регистрации:

esr-12vf(config-voip-sip-proxy) # enable

На этом конфигурация SIP proxy-сервера и сервера регистрации закончена

esr-12vf (config-voip-sip-proxy) # exit

Далее продолжается настройка SIP-профиля.

2) Настройка плана нумерации

Необходимо настроить план нумерации так, чтобы вызовы на локальных (подключенных к данному ESR12VF) коммутировались локально.

Создать план нумерации:

esr-12vf(config) # dialplan pattern firstDialplan

План нумерации задается при помощи регулярных выражений:

esr-12vf(config-dial-ruleset) # pattern "<space>"

Для задачи, обозначенной выше "<space>" будет иметь вид:

“S5, L5 (410[1-3]@{local})”

где:

410[1-3]@{local} – вызовы на номера 4101, 4102, 4103 будут коммутироваться локально;

Активировать план нумерации:

esr-12vf(config-dial-ruleset) # enable

Настройка плана нумерации закончена.

esr-12vf(config-dial-ruleset) # exit

3) Привязка SIP-профиля к плану маршрутизации

Созданный план маршрутизации, необходимо присвоить SIP-профилю:

esr-12vf(config) # sip profile 1

esr-12vf(config-sip-profile) # dialplan pattern firstDialplan

Активация SIP-профиля:

esr-12vf (config-sip-profile) # enable

На этом минимально необходимая настройка SIP-профиля закончена:

esr-12vf(config-sip-profile) # exit

4) Настройка абонентских портов

esr-12vf(config) # interface voice-port 1

Указать абонентский номер:

esr-12vf(config-voice-port)# sip user phone 4101

Указать отображаемое имя:

esr-12vf(config-voice-port)# sip user display-name user-one

Используемый SIP-профиль:

esr-12vf(config-voice-port)# profile sip 1

Настройка логина и пароля для аутентификации:

esr-12vf(config-voice-port)# authentication name login-4101

esr-12vf(config-voice-port)# authentication password 123456

На этом минимальная настройка абонентского порта закончена:

esr-12vf(config-voice-port) # exit

Изменения конфигурации вступят в действие после применения:

esr# commit

esr# confirm

Примечание: Настройка всех FXS портов производится аналогично пункту 4

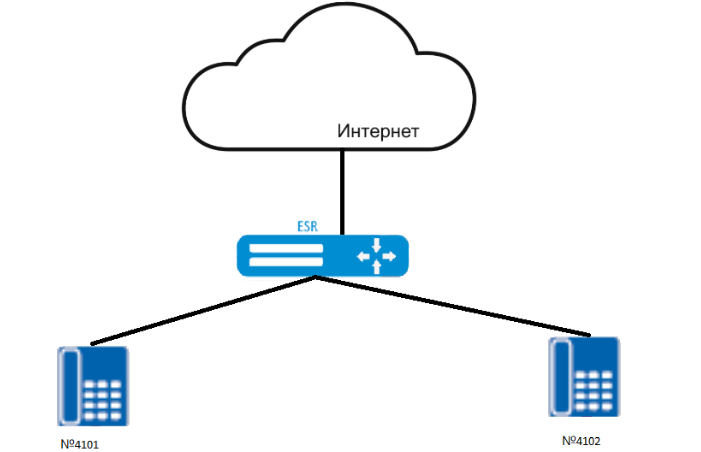

В конечном счете должна получится такая схема.

Примечание: настройка маршрутизаторов серии ESR-хх производится аналогично ESR-12VF
