Настройка LTP NTU-1 HG8310M
Станционный терминал Элтекс LTP-4X и LTP-8X предназначен для организации широкополосного доступа FTTH.
Ключевые преимущества
4 порта PON, исполнение 1U
4 Combo Порта 1GE и 2х10GE порта для подключения к вышестоящей сети
Возможность использования GPON SFP Class B+, С+ , С++
Максимальный радиус сети 40 км
Удаленное управление посредством CLI, SNMP
Соответствие стандартам G.988, G.984.x и TR-156
Предоставление услуг кабельного телевидения совместно с передачей данных
Оптимальное решение для небольшого поселка или многоквартирного дома
Встроенный ACS сервер для управления ONT
Резервирование питания: 2 ввода
Питание от 220 VAC и/или 48 VDC
Рисунок 1 Внешний вид OLT LTP-4X
Абонентский GPON терминал NTU-1 предназначен для подключения оконечного оборудования пользователя к сети передачи данных.
Устройство выполняет функции медиаконвертера «Оптика – Медь» позволяет передавать как тегированный так и untag трафик, позволяет подключить как оконечное устройство пользователя так и коммутатор/маршрутизатор, объединяющий трафик нескольких пользователей или услуг.
Ключевые преимущества
1 порт GPON Class B+
1 порт LAN (10/100/1000Base-T)
Удаленная настройка, управление и обновление Firmware по протоколу OMCI с OLT
|
|

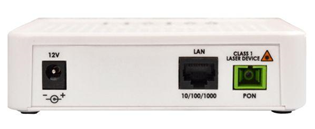

Рисунок 2 Внешний вид ONT NTU-1
Абонентский терминал Huawei EchoLife HG8310M представляет собой новое поколение оконечных терминалов GPON (Гигабитная пассивная оптическая сеть) и идеальное сетевое решение типа Fiber to The Home. Это универсальное, надёжное устройство обеспечивает высокоскоростное интернет-подключение через порт GPON и позволяет получать к нему доступ с помощью гигабитного порта Ethernet.
Благодаря высокой скорости передачи данных и особенностям приоритезации трафика по технологии GPON, терминал HG8310M обеспечивает высокоскоростную передачу данных разных приложений VoIP и потокового HD-видео.
Поддержка стандартов ITU G.984.1, ITU G.984.2, ITU G.984.3 и ITU G.984.4 обеспечивает полномасштабную совместимость с OLT различных производителей.
Рисунок 3 Внешний вид ONT HG8310M
Пример конфигурации сети
Рассмотрим вариант настройки OLT на примере следующей задачи:
Трафик от всех ONT идет в общем VLAN ID 2000, выполняется PPPoE авторизация абонентов
IGMP ver3 и multicast трафик идет в VLAN 2199
Uplink порт – интерфейс Combo GE0 на OLT
Добавляем ONT на дерево, включенное в порт GPON 0
Рисунок 4 Схема организации связи «Модель предоставления услуги VLAN per Service»
Порядок настройки
При первом включении необходимо подключиться к СОМ порту OLT с параметрами 115200 8-n-1
С учетной записью admin/password
Проверить текущую версию ПО и при необходимости провести обновление ПО:
LTP-4X# show version
Eltex LTP-4X:rev.C software version 3.30.0 build 2932 on 28.11.2017 16:49
Изменить установленный по умолчанию пароль на новый:
LTP-4X# configure terminal
LTP-4X(config)# user admin password tester123
Для применения и сохранения конфигурации выйти в корневое меню:
LTP-4X(config)# exit
LTP-4X# commit
Changes successfully commited (1 chunk)
LTP-4X# save
........
Configuration successfully saved to file
Для доступа к управлению устройства через выделенный VLAN (для примера VLAN ID 4) необходимо указать IP адрес и vlan управления в системных параметрах и добавить указанный VLAN в режиме trunk на uplink порту:
LTP-4X# configure terminal
LTP-4X(config)# management ip 192.168.1.14
LTP-4X(config)# management vid 4
LTP-4X(config)# exit
LTP-4X# commit
Changes successfully commited (1 chunk)
LTP-4X# switch
LTP-4X(switch)# configure
LTP-4X(switch)(config)# vlan 4
LTP-4X(switch)(config-vlan)# tagged front-port 0
LTP-4X(switch)(config-vlan)# comm
LTP-4X(switch)(config)# exit
LTP-4X(switch)# exit
LTP-4X# save
........
Configuration successfully saved to file
LTP-4X#
После указанных выше операций можно отключить СОМ порт и выполнить подключение по SSH с сервера управления.
Установка файла лицензии на OLT. Файл загружается с TFTP сервера и применяется после перезагрузки устройства:
LTP-4X# copy tftp://<IPadd/fileName> fs://license
Download file from TFTP-server..
License successfully installed. Please reboot device for changes to make effect
LTP-4X# reboot
Do you really want to reboot the system now? (y/n) y
Broadcast message from root (pts/0) (Sat Jan 1 00:28:00 2000):
The system is going down for reboot NOW!
LTP-4X#
Файл лицензии генерируется с привязкой к серийному номеру OLT и не может быть загружен на другое устройство (OLT). В файле указано максимальное число ONT других производителей, которые могут быть подключены к станционному терминалу.
Просмотр подключенных но не настроенных ONT на PON порту 0:
LTP-4X#
LTP-4X# show interface ont 0 unactivated
-----------------------------------
GPON-port 0 ONT unactivated list
-----------------------------------
## | Serial | ONT ID | GPON-port | Status | RSSI[dBm] | Version | EquipmentID | Description |
1 | ELTX620002BC | n/a | 0 | UNACTIVATED | n/a | n/a | n/a | n/a |
Total ONT count: 1
LTP-4X#
Конфигурация ONT для предоставления доступа в Интерне
Настроим встроенный в OLT коммутатор, для передачи трафика в VLAN 2200 c uplink порта 0 на порты в сторону PON сети:
LTP-4X# switch
LTP-4X(switch)# configure
LTP-4X(switch)(config)# vlan 2200
LTP-4X(switch)(config-vlan)# tagged front-port 0
LTP-4X(switch)(config-vlan)# tagged pon-port 0 - 3
LTP-4X(switch)(config-vlan)# ex
LTP-4X(switch)(config)# commit
LTP-4X(switch)(config)# exit
LTP-4X(switch)# exit
LTP-4X#
Так как NTU-1 может работать только в режиме Bridge, то настройка передачи данных осуществляется полностью через OMCI.
Для этого создаем профиль Cross-connect, в котором устанавливается режим работы BRIDGE, указывается номер инстанса OMCI бриджа, который будет создан на ONT, так же указывается VLAN ID в котором будет передаваться трафик с ONT в направлении UPLINK (в downlink трафик по умолчанию идет untag):
LTP-4X# configure terminal
LTP-4X(config)# profile cross-connect "ONT1E"
LTP-4X(config-cross-connect)("ONT1E")# bridge
LTP-4X(config-cross-connect)("ONT1E")# bridge group "10"
LTP-4X(config-cross-connect)("ONT1E")# outer vid "2200"
LTP-4X(config-cross-connect)("ONT1E")# exit
LTP-4X(config)#
Для привязки LAN портов ONT к OMCI бриджу создается профиль портов:
LTP-4X(config)# profile ports "ONT1L"
LTP-4X(config-ports)("ONT1L")# port 0 bridge group "10"
LTP-4X(config-ports)("ONT1L")# exit
LTP-4X(config)#
На этом этапе можно добавить в конфигурацию подключенную NTU-1 по серийному номера и назначить ей созданные ранее профиль портов ONT1L (например добавим на 0м дереве ONT с ID 0). Так как через ONT будет предоставляться только 1 сервис – выход в сеть Интернет, то добавляется сервис 0 на котором указывается созданные ранее профиль cross-connect ONT1E, и указывается дефолтный профиль DBA (так как не требуется установки ограничений по полосе для пользователя):
LTP-4X(config)# interface ont 0/0
LTP-4X(config)(if-ont-0/0)# serial ELTX620002BC
LTP-4X(config)(if-ont-0/0)# profile ports ONT1L
LTP-4X(config)(if-ont-0/0)# service 0 profile cross-connect ONT1E dba dba-00
LTP-4X(config)(if-ont-0/0)# exit
LTP-4X(config)# exit
Применяем и сохраняем конфигурацию:
LTP-4X# commit
Changes successfully commited (1 chunk)
LTP-4X# save
........
Configuration successfully saved to file
LTP-4X#
Можно проверить статус ONT, посмотреть таблицу МАС адресов и убедиться, что для пользователя доступен выход в Интернет.
LTP-4X# show interface ont 0 online
-----------------------------------
GPON-port 0 ONT online list
-----------------------------------
## | Serial | ONT ID | GPON-port | Status | RSSI[dBm] | Version | Equipment ID | Description |
1 | ELTX620002BC | 0 | 0 | OK | -33.01 | 3.24.0.895 | NTU-1 |
|
Total ONT count: 1
LTP-4X# show mac interface gpon-port 0
## | ONT Serial | ONT ID | GPON-port | GEM | UVID | CVID | SVID | MAC |
1 | ELTX620002BC | 0 | 0 | 320 |
|
| 2200 | 3C:97:0E:DD:F3:53 |
Total records: 1 of 1
LTP-4X#
ONT c 1м портом Ethernet для предоставления доступа в Интернет и услуг IPTV
Услуга IPTV + Интернет может быть предоставлена на ПК пользователя. Или можно подключить коммутатор или роутер, который позволить подключить несколько устройств одновременно
Добавим в конфигурацию коммутатора VLAN 2199, в котором будет передаваться multicast и IGMP трафик:
LTP-4X# switch
LTP-4X(switch)# configure
LTP-4X(switch)(config)# vlan 2199
LTP-4X(switch)(config-vlan)# ip igmp snooping enable
LTP-4X(switch)(config-vlan)# tagged front-port 0
LTP-4X(switch)(config-vlan)# tagged pon-port 0 - 3
LTP-4X(switch)(config-vlan)# exit
LTP-4X(switch)(config)# ip igmp snooping
LTP-4X(switch)(config)# commit
LTP-4X(switch)(config)# exit
LTP-4X(switch)# exit
LTP-4X#
Для предоставления услуги IPTV на ONT где эта услуга необходима, потребуется создать отдельный профиль ports, в котором будут описаны правила обработки IGMP и multicast трафика из VLAN 2199 (см схему) на порт пользователя без тега:
LTP-4X(config)# profile ports NTU1TV
LTP-4X(config-ports)("NTU1TV")# igmp multicast dynamic-entry 0 vid 2199 group 239.1.1.0 239.1.1.255
LTP-4X(config-ports)("NTU1TV")# port 0 igmp downstream vid 2199 tag-control remove-tag
LTP-4X(config-ports)("NTU1TV")# port 0 igmp upstream vid 2199 tag-control add-tag
LTP-4X(config-ports)("NTU1TV")# port 0 multicast
LTP-4X(config-ports)("NTU1TV")# igmp mode snooping
LTP-4X(config-ports)("NTU1TV")# port 0 bridge group 10
LTP-4X(config-ports)("NTU1TV")# exit
LTP-4X(config)# exit
LTP-4X# commit
Changes successfully commited (1 chunk)
Здесь стоит обратить внимание что на порту 0 ONT – осуществляется привязка к OMCI бриджу 10.
Должен быть указан диапазон multicast адресов по которым осуществляется вещание.
Добавим новую ONT по серийному номеру с ONT ID 1 (следующий свободный). Назначим профиль портов , в котором разрешена услуга IPTV, и добавим сервис 0 с профилем cross-connect NTU1 и дефолтным профилем DBA.
LTP-4X(config)# interface ont 0/1
LTP-4X(config)(if-ont-0/1)# serial ELTX620002B1
LTP-4X(config)(if-ont-0/1)# profile ports NTU1TV
LTP-4X(config)(if-ont-0/1)# service 0 profile cross-connect ONT1E dba dba-00
LTP-4X(config)(if-ont-0/1)# exit
LTP-4X(config)# exit
Применяем и сохраняем конфигурацию:
LTP-4X# commit
Changes successfully commited (1 chunk)
LTP-4X# save
........
Configuration successfully saved to file
LTP-4X#
Добавление ONT HG8310M c 1м портом Ethernet для предоставления доступа в Интернет
Просмотр всех подключенных но не настроенных к порту OLT абонентских терминалов
LTP-4X# show interface ont 0 unactivated
-----------------------------------
GPON-port 0 ONT configured list
-----------------------------------
## | Serial | ONT ID | GPON-port | Status | RSSI[dBm] | Version | EquipmentID | Description |
1 | HWTC08DE1D9A | n/a | 0 | UNACTIVATED | n/a | n/a | n/a | n/a |
Total ONT count: 1
LTP-4X#
Добавить в конфигурацию подключенную HG8310M по серийному номеру и назначить ей созданные ранее профиль портов ONT1L (например добавим на 0м дереве ONT с ID 2). Так как через ONT будет предоставляться только 1 сервис – выход в сеть Интернет, то добавляется сервис 0 на котором указывается созданные ранее профиль cross-connect ONT1E, и указывается дефолтный профиль DBA (так как не требуется установки ограничений по полосе для пользователя):
LTP-4X(config)# interface ont 0/2
LTP-4X(config)(if-ont-0/2)# serial HWTC08DE1D9A
LTP-4X(config)(if-ont-0/2)# profile ports ONT1L
LTP-4X(config)(if-ont-0/2)# service 0 profile cross-connect ONT1E dba dba-00
LTP-4X(config)(if-ont-0/2)# exit
LTP-4X(config)# exit
Применяем и сохраняем конфигурацию:
LTP-4X# commit
Changes successfully commited (1 chunk)
LTP-4X# save
........
Configuration successfully saved to file
LTP-4X#
Просмотр состояния всех включенных ONT:
LTP-4X# show interface ont 0 online
-----------------------------------
GPON-port 0 ONT online list
-----------------------------------
## | Serial | ONT ID | GPON-port | Status | RSSI[dBm] | Version | EquipmentID | Description |
1 | ELTX620002BC | 0 | 0 | OK | -23.47 | 3.24.0.895 | NTU-1 |
|
2 | ELTX620002B1 | 1 | 0 | OK | -21.16 | 3.24.0.895 | NTU-1 |
|
3 | HWTC08DE1D9A | 2 | 0 | OK | -25.23 | V3R017C00S100 | HG8310M |
|
Total ONT count: 3
LTP-4X#
Добавление последующих 1но портовых ONT с услугой Интернет:
Перейти в интерфейс ONT:
LTP-4X(config)# interface ont Y/XX
Указать PON serial ONT
LTP-4X(config)(if-ont-Y/XX)# serial ELTX6200ZZZZ
Назначить профиль ports в котором включена только услуга доступа к сети Интернет
LTP-4X(config)(if-ont-Y/XX)# profile ports ONT1L
Назначить профиль cross-connect и DBA где описаны правила обработки трафика
LTP-4X(config)(if-ont-Y/XX)# service 0 profile cross-connect ONT1E dba dba-00
Сохранить и применить конфигурацию
LTP-4X(config)(if-ont-Y/XX)# exit
LTP-4X(config)# exit
LTP-4X# commit
Changes successfully commited (1 chunk)
LTP-4X# save
........
Configuration successfully saved to file
LTP-4X#
Y - номер дерева где ONT подключена
XX - первый свободный ONT ID на этом дереве
ELTX6200ZZZZ - PON serial ONT
Добавление последующих 1но портовых NTU-1 с услугой Интернет и IPTV:
Перейти в интерфейс ONT:
LTP-4X(config)# interface ont Y/XX
Указать PON serial ONT
LTP-4X(config)(if-ont-Y/XX)# serial ELTX6200ZZZZ
Назначить профиль ports в котором включена только услуга доступа к сети Интернет
LTP-4X(config)(if-ont-Y/XX)# profile ports NTU1TV
Назначить профиль cross-connect и DBA где описаны правила обработки трафика
LTP-4X(config)(if-ont-Y/XX)# service 0 profile cross-connect ONT1E dba dba-00
Сохранить и применить конфигурацию
LTP-4X(config)(if-ont-Y/XX)# exit
LTP-4X(config)# exit
LTP-4X# commit
Changes successfully commited (1 chunk)
LTP-4X# save
........
Configuration successfully saved to file
LTP-4X#
Y - номер дерева где ONT подключена
XX - первый свободный ONT ID на этом дереве
ELTX6200ZZZZ - PON serial ONT
Может быть полезным
Если Вы получили сообщения
License is not valid, configuration will not continue
, значит файл лицензии или не установился или вы превысили максимальное число подключенных терминалов:
Jan 1 00:24:32 LTP-4X pmchal: notice: [ONT0/0] ONT ELTX620002BC activated
Jan 1 00:24:32 LTP-4X pmchal: notice: [ONT0/0] ONT Vendor: ELTX Type: NTU-1 (0x0000) FW version: 3.24.0.895
Jan 1 00:24:33 LTP-4X pmchal: notice: [ONT0/2] ONT HWTC08DE1D9A activated
Jan 1 00:24:33 LTP-4X pmchal: notice: [ONT0/2] ONT Vendor: HWTC Type: HG8310M (0x00A6) FW version: V3R017C00S100
Jan 1 00:24:33 LTP-4X pmchal: error: [ONT0/2] License is not valid, configuration will not continue
Jan 1 00:24:36 LTP-4X pmchal: error: [ONT0/0] OMCI ME:GAL Ethernet performance monitoring history data, ID:2, Action:Create, Status:failure (code 0,4)
Jan 1 00:24:37 LTP-4X pmchal: error: [ONT0/0] OMCI ME:Ethernet frame extended performance monitoring, ID:0, Action:Create, Status:failure (code 0,4)
Jan 1 00:24:37 LTP-4X pmchal: error: [ONT0/0] OMCI ME:Ethernet frame extended performance monitoring, ID:1, Action:Create, Status:failure (code 0,4)
Jan 1 00:24:37 LTP-4X pmchal: notice: [ONT0/0] ONT configuration complete
Jan 1 00:24:54 LTP-4X pmchal: notice: [ONT0/2] Cached data: ONT Vendor: HWTC Type: HG8310M (0x00A6) FW version: V3R017C00S100
Jan 1 00:24:54 LTP-4X pmchal: error: [ONT0/2] License is not valid, configuration will not continue
Jan 1 00:25:14 LTP-4X pmchal: notice: [ONT0/2] Cached data: ONT Vendor: HWTC Type: HG8310M (0x00A6) FW version: V3R017C00S100
Jan 1 00:25:14 LTP-4X pmchal: error: [ONT0/2] License is not valid, configuration will not continue
Если Вы получили ошибку аутентификации ONTAUTHFAILED
LTP-4X# show interface ont 0/2 state
-----------------------------------
[ONT0/2] state
-----------------------------------
Serial number: HWTC08DE1D9A
Gpon password:
Gpon-port: 0
ONT ID: 2
Equipment ID:
Hardware version:
Software version:
Equalization delay: 4016
FEC state: Disable
OMCI port: -1
Alloc IDs: 2
Hardware state: ACTIVATE
State: AUTHFAILED
ONT distance: 0.109 [km]
RSSI: -25.69 [dBm]
LTP-4X#
Скорее всего на ONT не совпадает OMCI пароль с тем, что указан в конфигурации OLT.
Можно включить аутентификацию только по PON Serial:
LTP-4X# configure terminal
LTP-4X(config)# gpon
LTP-4X(config)# gpon olt authentication serial
LTP-4X(config)# do commit
Changes successfully commited (1 chunk)
LTP-4X(config)# exit
LTP-4X# reconfigure olt
OLT reconfigured successfully
LTP-4X#
