Первичная настройка ZTE C320

Описание шасси модульной платформы  ZTE ZXA10 C320

Назначение

В современном мире постоянно растет спрос на современные сервисы, требующие широкую полосу пропускания (3D телевидение, сетевые игры, видео конференции, видео по запросу Video on Demand (VoD) и IPTV).

С быстрым развитием услуг широкополосного доступа постоянно растет потребность в увеличении полосы пропускания для клиента. Оптическое волокно,является лучшей средой передачи для построения сети доступа.

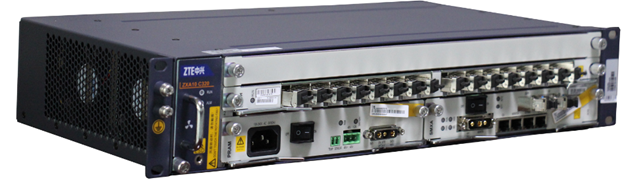

Рисунок 1 Внешний вид OLTC320

Особенности

• Универсальная платформа для установки GPON/XG-PON1/P2P карт
• Малый размер и компактный дизайн с высокой плотностью портов
• 2 слота, совместимых с линейными картами оборудования ZTE серии ZXA10 С300
• 2 слота для карт управления, с возможностью резервирования
• Поддержка предоставления комплекса сервисов: IPTV, VoIP, HSI, VPN и др.
• Обеспечение безопасности: аутентификация ONT, идентификация по userID, изоляция портов, привязка адреса, фильтрация трафика, блокировка broadcast трафика.
• Поддержка резервирования: для PON портов typeB/typeC и для uplink подключения LACP/ UAPS/STP/ERPS
• Дифференциация услуг: комплексные механизмы QoS для голосовых, видео и высокоскоростных интернет-сервисов
• Поддерживается резервирование входного DC источника питания
• Поддержка питания от сети переменного тока AC
• Поддержка резервирования 1:1 PON портов
• Поддержка резервирования 1:1 карты управления
• Максимальный коэффициент деления 1:128

Конструктивное исполнение

Шасси ZXA10 C320 имеет 5 слотов: Слот 1 и 2 для линейных плат GPON/EPON /P2P, слот 3 и 4 для плат управления, слот 5 - для модуля вентилятора. Внешний вид показан на рисунке ниже

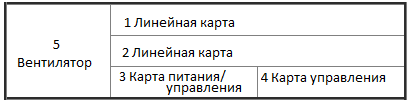

Рисунок 2 Схема расположения слотов в шасси

Интерфейсы

Uplink порты:

• Шасси для установки GE и FESFP
• Порт RG45 10/100/1000Ethernet

Downlink PON порты:

• Шасси для установки 16 SFP GPON
• К ONT 2488Mb/s от ONT 1244Mb/s
• До128ONT на порт
• SFP модули Clacc B+/C+/C++

Настройка конфигурации шасси при первом включении

При первом включении первичная настройка осуществляется через СОМ порт. Переходной кабель для подключения идет в комплекте. Параметры подключения

9600 8-n-1 без управления потоком

При подключении терминальной программы мы стразу попадаем CLIустройства из которого доступны некоторые команды мониторинга и диагностики.

Для перехода в привилегированный режим используется команда enable. Парольпоумолчанию zxr10

************************************************

Welcome to ZXAN product C320 of ZTE Corporation

************************************************

ZXAN>enable

Password: zxr10

ZXAN#

Для перехода в режим настройки шасси используется команда configure terminal

ZXAN# configure terminal

Enter configuration commands, one per line. End with CTRL/Z.

Теперь нужно добавить в систему шасси и все установленные карты и субкарты.

Добавим шасси C320Rack в систему:

ZXAN(config)#add-rack rackno 1 racktype C320Rack

ZXAN(config)#show rack

Rack   RackType        SupShelfNum   CfgShelfNum

-------------------------------------------------------------------------------

1      C320Rack        1             0

Добавим основную кросс-плату C320_SHELF в конфигурацию:

ZXAN(config)#add-shelfrackno 1 shelfno 1 shelftypeC320_SHELF

ZXAN(config)#show shelf

Rack   Shelf   ShelfType       ConnectId      CleiCode        Serial-Number

---------------------------------------------------------------------------------

1      1       C320_SHELF      0              UnKnowCleiCode 701369800143

Теперь когда шасси определено можно увидеть какие карты установлены в шасси и добавить их в систему:

ZXAN(config)#show card

Добавим линейную карту GTGH в слот 2

ZXAN(config)#add-card rackno 1 shelfno 1 slotno 2 GTGH

Добавим карту питания PRAM в слот 3

ZXAN(config)#add-card rackno 1 shelfno 1 slotno 3 PRAM

Для просмотра доступных типов карт можно вывести подсказку при помощи знака «?»

ZXAN(config)#add-card rackno 1 shelfno 1 slotno 2 ?

UPLINK порты на карте управления подключаются через subcard UCDC/1, ее тоже нужно добавить

ZXAN(config)#show subcard

Rack Shelf Slot Sub CfgType RealType Status

-------------------------------------------------------------------------------

1    1     4    1            UCDC/1   HWONLINE

ZXAN(config)#add-subcard rackno 1 shelfno 1 slotno 4 subcardno 1 UCDC/1

Выйти в корневое меню и сохранить конфигурацию в энергонезависимую память write

ZXAN(config)# exit

ZXAN#write

Backuping old configuration into flash...

Collecting configuration into memory...

Writing configuration into flash...[OK]

Теперь можно убедиться, что все элементы шасси в рабочем режиме INSERVICE, и готовы к дальнейшей настройке

ZXAN#show shelf

Rack   Shelf   ShelfType       ConnectId      CleiCode        Serial-Number

---------------------------------------------------------------------------------

1      1       C320_SHELF      0              UnKnowCleiCode 701369800143

ZXAN#show card

Rack Shelf Slot CfgType RealType Port    HardVer SoftVer         Status

-------------------------------------------------------------------------------

1    1     2    GTGH    GTGHG    16      120700 V1.2.5P3        INSERVICE

1    1     3    PRAM    PRAM     3               V1.01           INSERVICE

1    1     4    SMXA    SMXA     3       131201 V1.2.5P3        INSERVICE

ZXAN#show subcard

Rack Shelf Slot Sub CfgType RealType Status

-------------------------------------------------------------------------------

1    1     4    1    UCDC/1 UCDC/1   INSERVICE

ZXAN#

Настройка In-Band интерфейса управления и мониторинга

В зависимости от типа установленной платы управления SMXA/1 или SMXA/3  наименование портов в системе будет отличаться.

Для платы SMXA/1 Gei interface расположены как указано на рисунке 3, где Х – номер слота (3 или 4 – в зависимости от того где установлена плата)

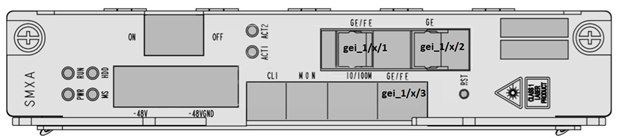

Рисунок 3 Наименование портов платы SMXA/1

Для управления устройством через выделенный VLAN необходимо добавить VLAN и IP интерфейс в конфигурацию:

ZXAN#configure terminal

Enter configuration commands, one per line. End with CTRL/Z.

ZXAN(config)#interface gei_1/4/1

ZXAN(config-if)#switchport vlan 4 tag

ZXAN(config-if)#exit

ZXAN(config)#interface gei_1/4/2

ZXAN(config-if)#switchport vlan 4 tag

ZXAN(config-if)#exit

ZXAN(config)#interface gei_1/4/3

ZXAN(config-if)#switchport vlan 4 tag

ZXAN(config-if)#exit

ZXAN(config)#

ZXAN(config)#interface vlan 4

ZXAN(config-if)#ip address 192.168.1.79 255.255.255.0

ZXAN(config-if)#exit

ZXAN(config)#

Сохранить конфигурацию:

ZXAN(config)#exit

ZXAN#write

Backuping old configuration into flash...

Collecting configuration into memory...

Writing configuration into flash...[OK]

ZXAN#

После этого устройство будет доступно для удаленного управления по протоколу telnetи SSH.

Указать HOSTNAME устройства

ZXAN#configure terminal

Enter configuration commands, one per line. End with CTRL/Z.

ZXAN(config)#hostname NEWNETS

NEWNETS(config)#exit

NEWNETS#write

Backuping old configuration into flash...

Collecting configuration into memory...

Writing configuration into flash...[OK]

NEWNETS#

Изменить пароль для дефолтного пользователя ZTE, так как не безопасно оставлять дефолтную учетную запись.

NEWNETS #configure terminal

Enter configuration commands, one per line. End with CTRL/Z.

NEWNETS(config)#username zte password tester

NEWNETS(config)#exit

NEWNETS#write

Создать новую учетную запись с именем test:

NEWNETS#configure terminal

Enter configuration commands, one per line. End with CTRL/Z.

NEWNETS(config)#username test password test privilege 0

NEWNETS(config)#exit

NEWNETS#

Здесь следует обратить внимание, что в зависимости от уровня привилегий ( от 0 до 15) пользователю будет доступен различный функционал по управлению и мониторингу OLT.

В тоже время пользователь может повысить свой уровень при помощи команды enable.

************************************************

Welcome to ZXAN product C320 of ZTE Corporation

************************************************

Username:test

Password:test

NEWNETS>enable

Password:zxr10

NEWNETS#

Поэтому рекомендуется изменить пароль zxr10 с дефолтного:

NEWNETS#configure terminal

Enter configuration commands, one per line. End with CTRL/Z

NEWNETS(config)#enable secret password

NEWNETS(config)#exit

NEWNETS#write

Backuping old configuration into flash...

Collecting configuration into memory...

Writing configuration into flash...[OK]

NEWNETS#
