Настройка решения «Умный Дом» от компании Элтекс

Вот и наступил тот долгожданный момент, когда появилась возможность проверить на себе прелести современных технологий, улучшающих жизнь простых обывателей. Умный Дом – как много ожиданий от этой фразы, как много возможностей открывает воплощенное в жизнь решение. Посмотрим, что же в реальности мы можем получить уже сейчас.

Я знаю, что разработка решения идет уже более года и за это время какой-то базовый функционал должен быть отточен и отлажен. Попробуем разобраться.

Описание решения

Система “Умный дом” – это программно-аппаратный комплекс для автоматического управления домашними устройствами, а также сбора и анализа информации от различных датчиков.
Решение представляет собой сеть беспроводных датчиков, подключенных через контроллер к облачной платформе. Управление осуществляется пользователем со смартфона или планшета через веб-браузер или мобильное приложение.

Состав решения

·         Платформа ELTEX Smart Control, которая осуществляет обработку и хранение данных всех источников

·         Роутер, выполняющий функцию контроллера Z-Wave

·         Набор датчиков: движения, протечки, размыкания и тд.

·         Исполнительные устройства: реле, переключатели и тд.

·         Мобильное приложение пользователя

Система «Умный дом» позволяет объединять все коммуникации и осуществлять управление датчиками с одного устройства. Универсальным пультом управления умного дома может стать любое мобильное устройство на основе iOS или Android с установленным на нем приложением «Умный дом». Приложение доступно для бесплатного скачивания в App Store и Google Play. Альтернативным способом управления является работа через WEB портал платформы.

Ключевые возможности системы «Умный дом», которые необходимы для старта:

1. Для обеспечения безопасности в помещении:

– обнаружение задымления при помощи противопожарных датчиков

– обнаружение открытия дверей при помощи датчиков размыкания

– обнаружение несанкционированного доступа при помощи датчиков движения

– обнаружение протечки при помощи датчиков замыкания.

– удаленного наблюдения за состоянием помещения через Wi-Fi камеру*

2. Для создания максимально комфортных условий окружающей среды:

– Управление микроклиматом позволяет регулировать температуру и влажность в помещении

– Управление системами освещения и электроприборами.

3. Для автоматического сбора показаний

- сбора показаний со счетчиков воды и электроэнергии

- хранение и обработка показаний, с возможностью аварийного оповещение при превышении порогов

- формирование отчетов и счетов для оплаты ресурсоснабжающим организациям*.

Комплект оборудования

АБОНЕНТСКИЙ МАРШРУТИЗАТОР RG-35-WZ с контроллером сети Z-WAVE

RG-35-WZ – точка доступа к современным интерактивным сервисам по проводным и беспроводным сетям передачи данных. В состав устройства входит контроллер для “Умного дома”, поддерживающий работу с датчиком и устройствами по радио-каналу.

Особенности:

·         Высокая производительность

·         Работа в режиме Router/Bridge

·         Поддержка VLAN

·         Dual Band Wi-Fi 802.11a/b/g/n/ac

·         TR-069

·         4 порта LAN Fast Ethernet

·         Возможность кастомизации интерфейса

·         Доступ на USB устройство по SMB/FTP/DLNA

·         Гостевые Wi-Fi

·         WISP

Удобство администрирования

Возможности централизованной загрузки конфигурации, интеллектуального обновления ПО и сбора данных о состоянии абонентских устройств реализованы в системе Eltex.ACS на базе протокола TR-069. Данная система обеспечивает простоту управления парком Eltex CPE и снижает эксплуатационные затраты на обслуживание сети (OPEX).

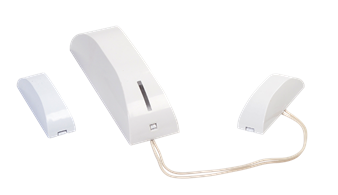

БЕСПРОВОДНОЙ МАГНИТОКОНТАКТНЫЙ ДАТЧИК ОТКРЫТИЯ SZ-MCT

Устройство SZ-MC представляет собой магнитоконтактный датчик открытия/закрытия дверей и окон.

Особенности:

·         Рабочая частота 869 МГц

·         Дистанционное обновление ОТА

·         Дальность приема сигнала контроллером до 30 м (в здании)

·         Расстояние (между извещателем и магнитом), при котором формируется сигнал «Тревога» 25 мм и более

·         Расстояние восстановления состояния «Норма» 15 мм и менее

·         Максимальная длина линии ШС 2 м

·         Батарея питания литиевая батарея CR123A, 3 В

·         Ток потребления без учёта модуля связи не более 10 мкА

·         Степень защиты оболочкой IP40

·         Габариты не более 109×32×27,5 мм

·         Габариты магнита ИО102-32 «ПОЛЮС-2» не более 56,5×18×15,7 мм

·         Масса, включая батарею питания не более 80 г

·         Масса магнита ИО102-32 «ПОЛЮС-2» не более 10 г

·         Срок службы не менее 10 лет

·         Диапазон рабочих температур -10…+55 °С

·         Относительная влажность воздуха при +40 °С не более 93%

·         Максимальная мощность радиосигнала +6 дБм

БЕСПРОВОДНОЙ ДАТЧИК ДВИЖЕНИЯ SZ-PIR

Устройство SZ-PIR представляет собой ИК датчик движения.

Особенности:

·         Беспроводной датчик движения

·         Рабочая частота 869 МГц

·         Дистанционное обновление ОТА

·         Дальность приема сигнала контроллером до 30 м (в здании)

·         Дальность обнаружения при нормальной чувствительности не менее 8 м

·         Дальность обнаружения при пониженной чувствительности не менее 6 м

·         Диапазон скоростей движения нарушителя от 0,3 до 3,0 м/с

·         Батарея питания литиевая батарея CR123A, 3 В

·         Ток потребления без учёта модуля связи не более 15 мкА

·         Степень защиты оболочкой IP40

·         Габариты не более 90×58×45 мм

·         Масса, включая батарею питания не более 100 г

·         Срок службы не менее 10 лет

·         Диапазон рабочих температур -10…+55 °С

·         Относительная влажность воздуха при +40 °С не более 93%

·         Максимальная мощность радиосигнала +6 дБм

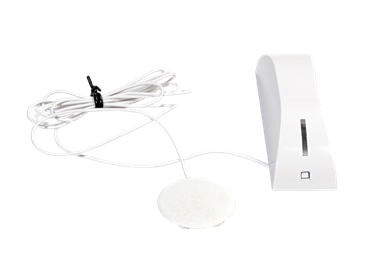

БЕСПРОВОДНОЙ ДАТЧИК ПРОТЕЧКИ ВОДЫ SZ-WLK

Устройство SZ-WL представляет собой датчик замыкания контактов

Особенности:

·         Рабочая частота 869 МГц

·         Дистанционное обновление ОТА

·         Дальность приема сигнала контроллером до 30 м (в здании)

·         Батарея питания литиевая батарея CR123A, 3 В

·         Ток потребления без учёта модуля связи не более 10 мкА

·         Длина соединительного кабеля 1,5 м

·         Степень защиты оболочкой IP40

·         Габариты не более 109×32×27,5 мм

·         Масса, включая батарею питания не более 60 г

·         Срок службы не менее 10 лет

·         Диапазон рабочих температур -10…+55 °С

·         Относительная влажность воздуха при +40 °С не более 93%

·         Максимальная мощность радиосигнала +6 дБм

Подготовка оборудования

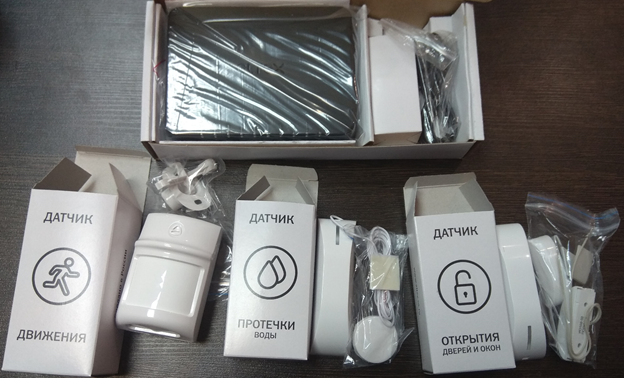

Мы получили комплект оборудования в таком виде:

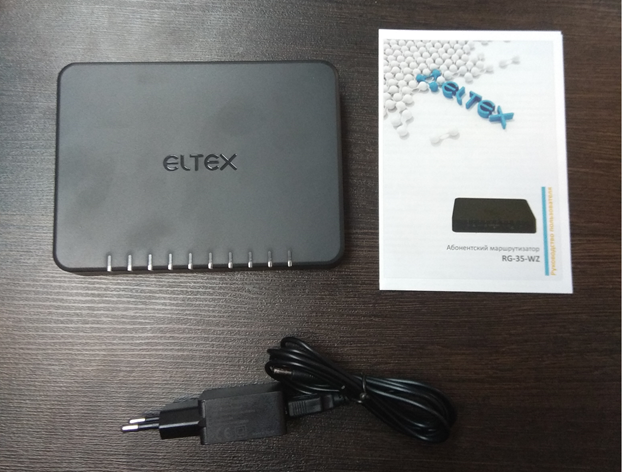

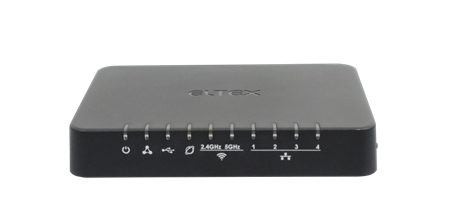

Абонентский маршрутизатор RG-35-WZ

В комплекте с блоком питания и руководством пользователя

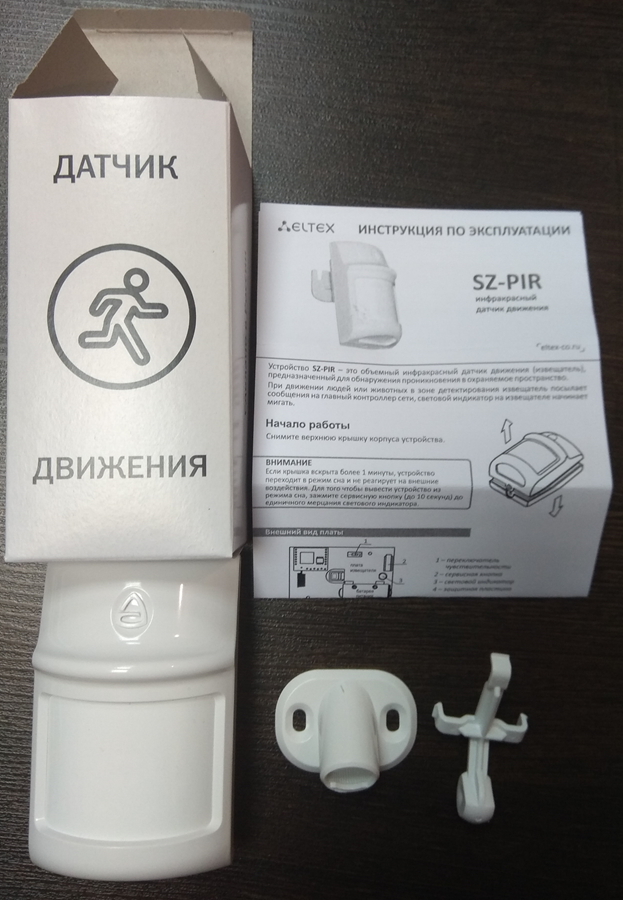

Датчик движения в комплекте с креплением и руководством пользователя

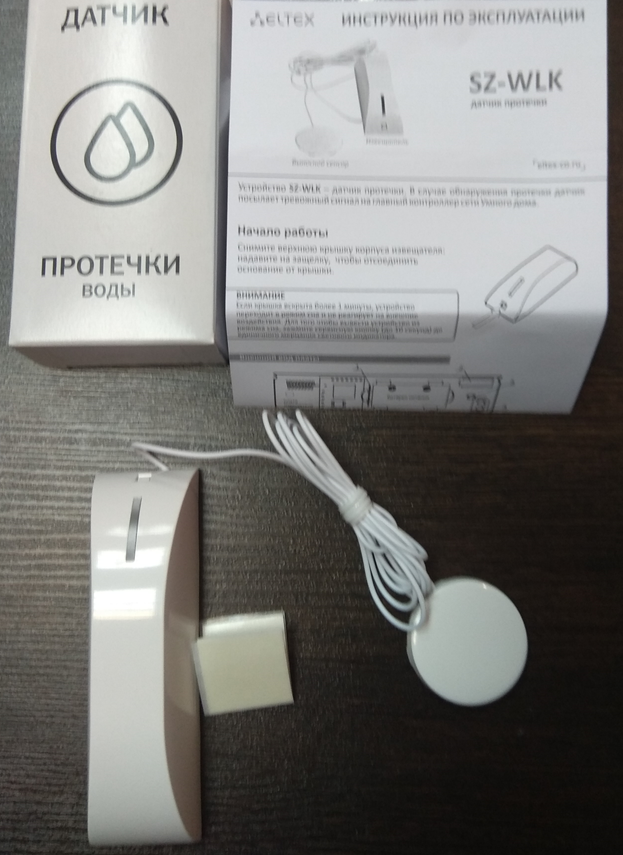

Датчик протечки в комплекте с 2х сторонним скотчем и руководством пользователя

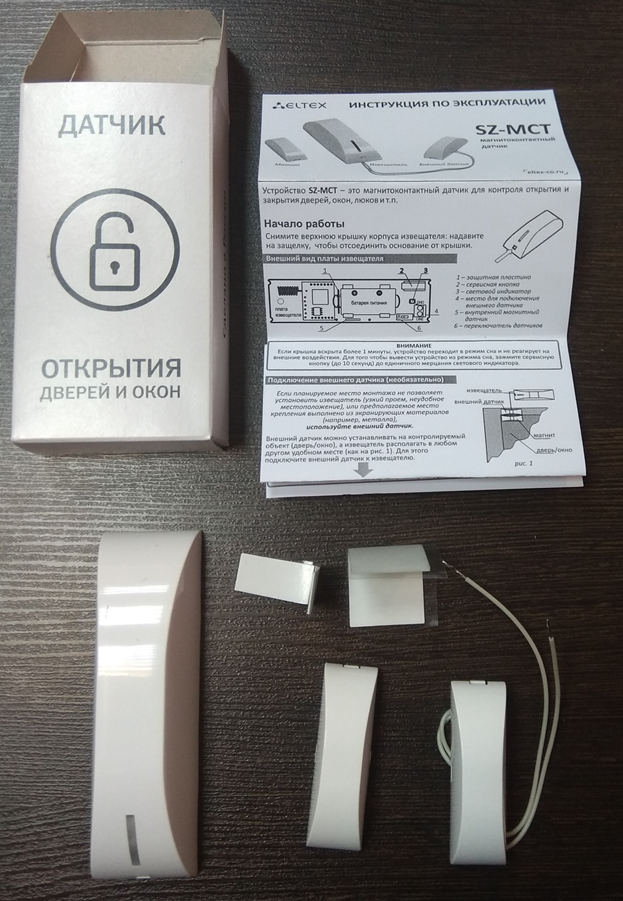

Датчик открытия дверей в комплекте с внешним датчиком, магнитом, набором 2х стороннего скотча и руководством пользователя

Настройка комплекса

Первым делом требуется получить имя учетной записи и адрес облачной платформы ELTEX Smart Control

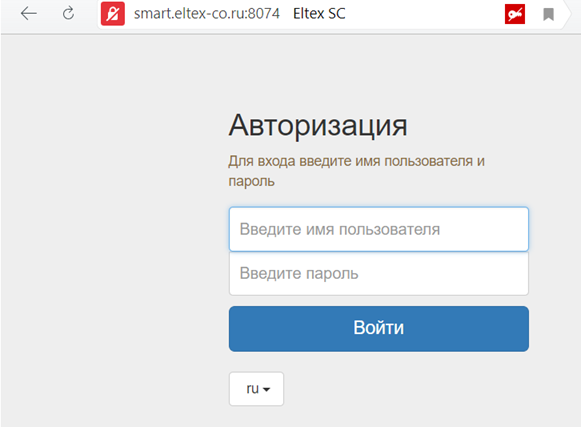

Следующим шагом открываем WEB браузер и вводим данные сервера в адресной строке:

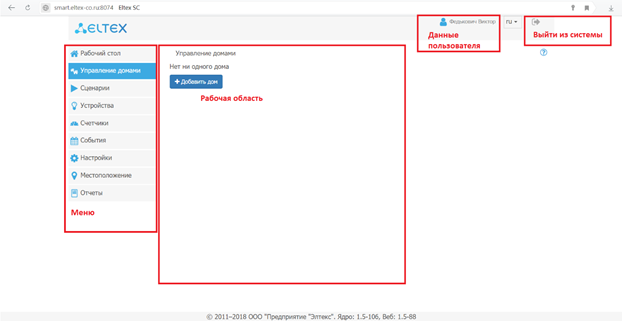

После ввода данных пользователя мы попадаем на основной рабочий стол личного кабинета

Альтернативным способом может стать установка приложения

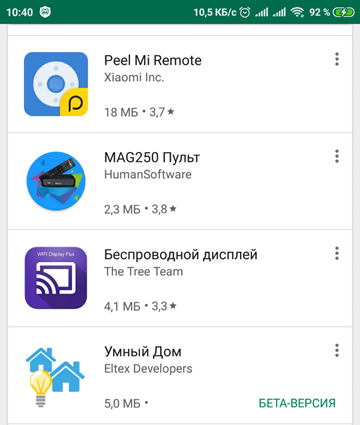

Открыть магазин приложений и в строке поиска ввести «eltex», из результатов поиска нас интересует приложение «Умный Дом»:

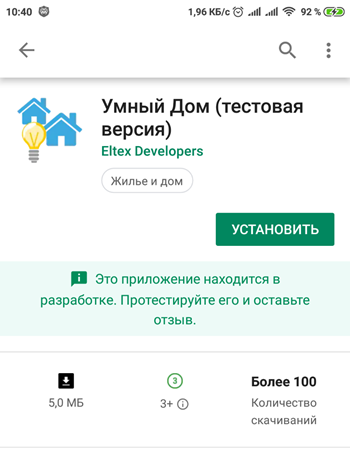

Установить это приложение:

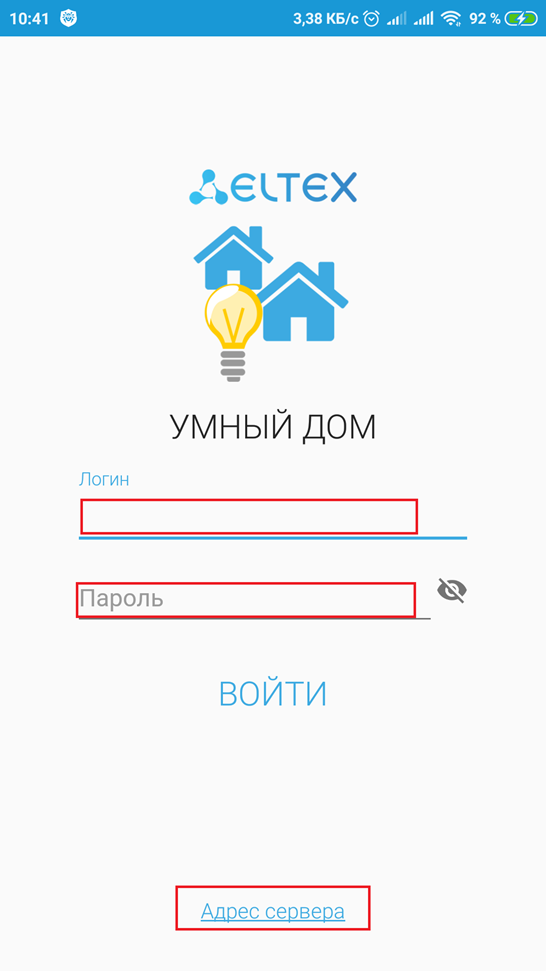

Для входа в приложение используется тот же логин и пароль что и для браузерной версии:

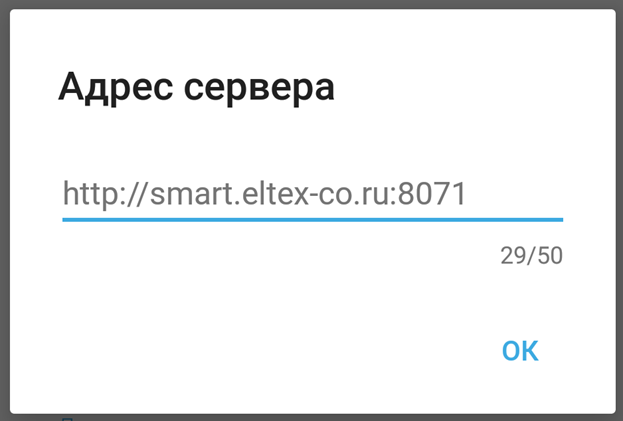

Также можно сразу проверить что адрес сервера указан корректно

Теперь, когда вы вошли в систему можно добавить свой дом, к которому в дальнейшем будет привязан контроллер и все датчики.

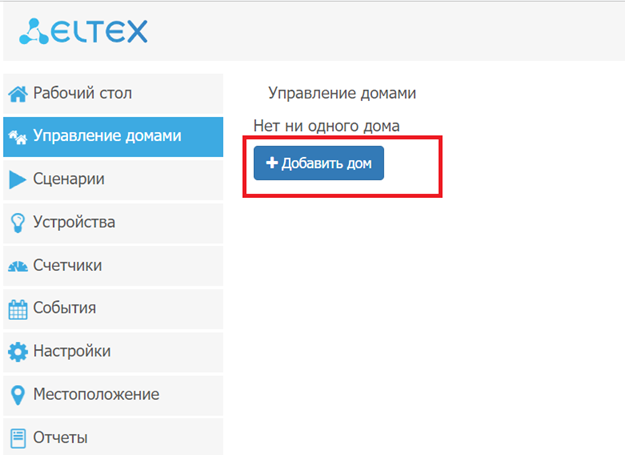

Нажимаем кнопку добавить дом.

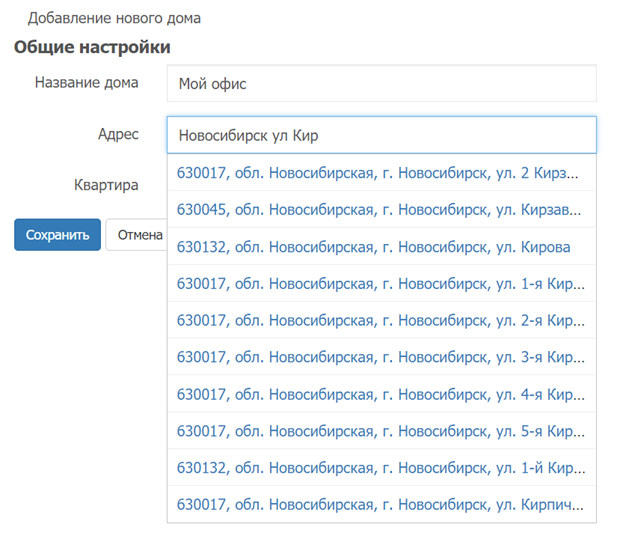

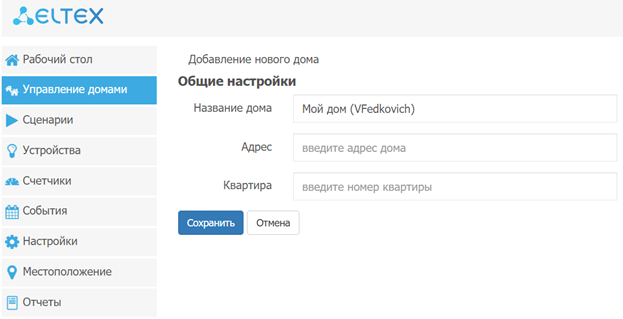

Меняем название дома и вводим при помощи выпадающего списка адрес:

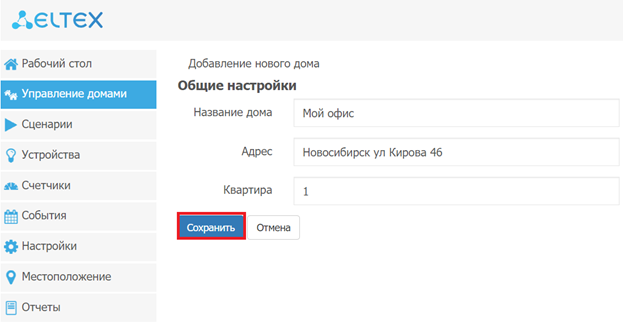

Сохраняем введенные данные

В результате добавления должен появиться новый объект «Дом» для которого можно выставить один из доступных режимов работы сценария

Продолжение следует….

Установка датчиков

Сценарии работы
