Назначение контактов консольного кабеля ZTE C320

Распиновка СОМ порта для  ZTE C320

Для подключения к консоли управления используется консольный кабель db9-rj45, который подключается на плату SMXA   к порту CLI c одной стороны и к последовательному порту ПК, с другой.

Внешний вид кабеля:

Но назначение контактов в этом кабеле отличатся от принятых другими производителями схемы.

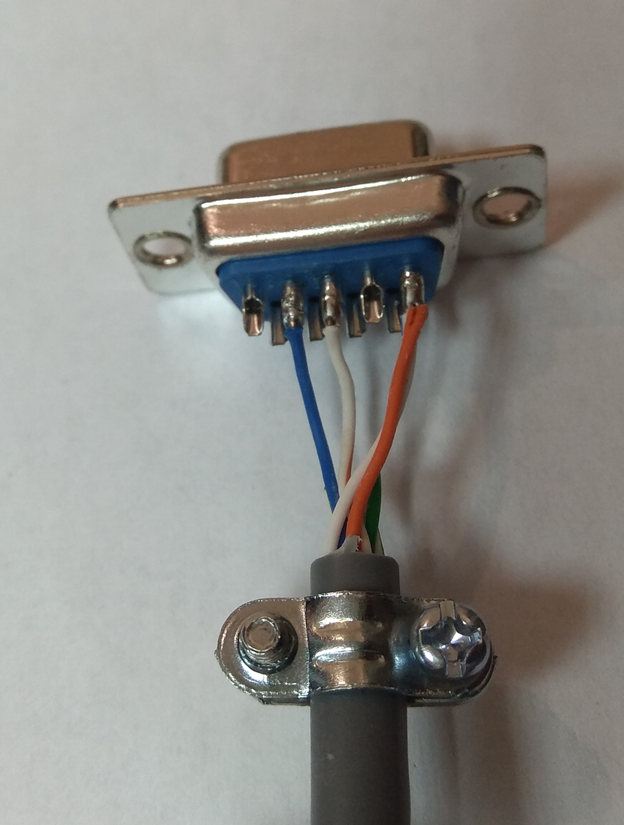

На стороне ПК кабель имеет разъем DB9

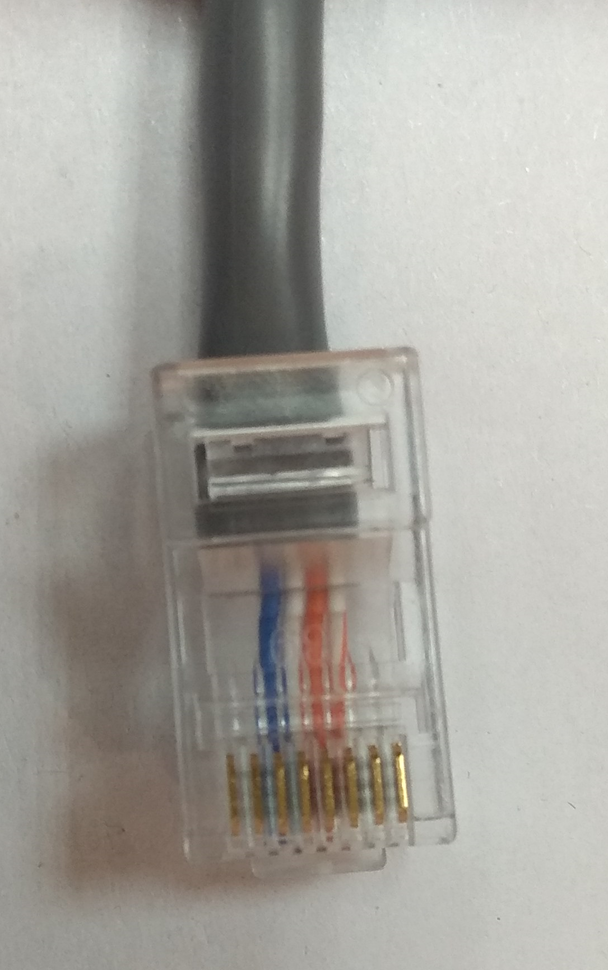

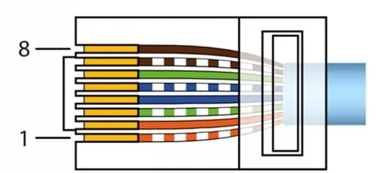

На стороне OLT коннектор RJ45

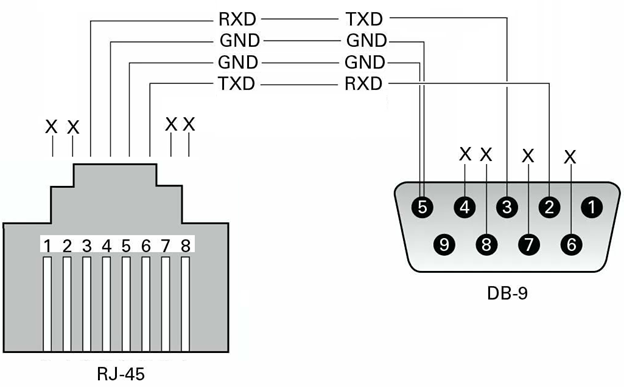

Схема соединения

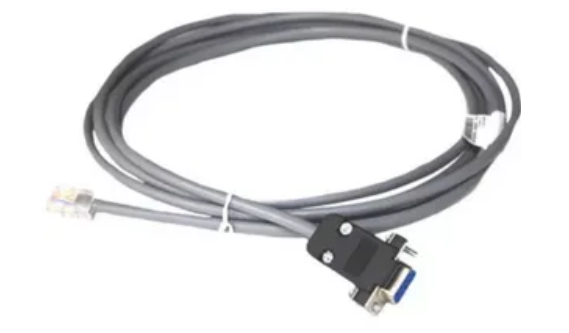

Фото кабеля, который идет в комплекте с шасси
